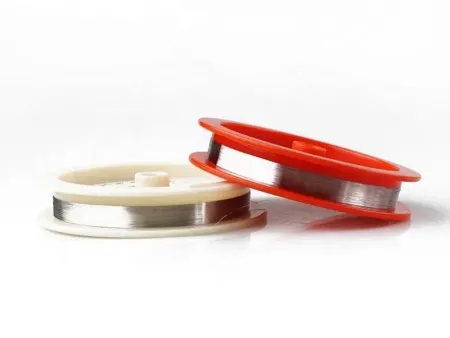

Alambre de termopar
Los cables de termopar son materiales utilizados para medir la temperatura, utilizando el voltaje termoeléctrico que varía con la diferencia de temperatura. Estas aleaciones presentan un alto potencial termoeléctrico, una relación lineal entre temperatura y voltaje, estabilidad a largo plazo, buena uniformidad y excelente resistencia a la oxidación, lo que las hace ampliamente utilizadas en defensa, investigación, metalurgia, industrias químicas y elementos de detección de temperatura.

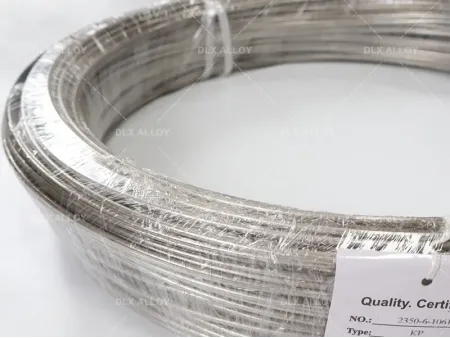

El termopar tipo K, compuesto por níquel-cromo (NiCr) y níquel-silicio (NiSi), es el termopar más utilizado en rangos de temperatura superiores a 500°C. Su polo positivo (KP) tiene una composición nominal de Ni:Cr≈90:10, y el polo negativo (KN) tiene una composición de Ni:Si≈97:3. El rango de temperatura es de -200°C a 1300°C, adecuado para atmósferas oxidativas e inertes. Sin embargo, los termopares de tipo K no deben usarse directamente a altas temperaturas bajo condiciones de oxidación de reducción o oxidación de azufre, o en entornos de vacío, y no se recomiendan para atmósferas débilmente oxidativas.
| Diámetro/mm | Temperatura de funcionamiento a largo plazo | Temperatura de funcionamiento a corto plazo |
| temperatura/°C | temperatura/°C | |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
Los termopares tipo J son adecuados para su uso en atmósferas de vacío, nitruración, oxidación, reducción e inerte, pero el electrodo positivo (hierro) se oxida rápidamente a altas temperaturas. Por lo tanto, la temperatura de funcionamiento es limitada y no se pueden usar directamente sin protección a altas temperaturas superiores a 500°C en atmósferas oxidantes.
| Diámetro/mm | Operación a largo plazo | Operación a corto plazo |
| °C | °C | |
| 0.3 ,0.5 | 300 | 400 |
| 0.8, 1.0, 1.2 | 400 | 500 |
| 1.6, 2.0 | 500 | 600 |
| 2.5, 3.2 | 600 | 750 |
Los termopares tipo E son menos sensibles a la corrosión en atmósferas de alta humedad y son adecuados para entornos con alta humedad. Los termopares tipo E también tienen buena estabilidad, mejor resistencia a la oxidación que los termopares de cobre-constantán y hierro-constantán, y son más rentables. Adecuado para su uso en atmósferas oxidantes e inertes, ampliamente adoptado por los usuarios.
Los termopares tipo E no se pueden usar directamente a altas temperaturas en azufre o atmósferas reductoras debido a su poca uniformidad termoeléctrica.
| Cable de termopar, -200~900°C (para corto plazo) y 0~750°C (para largo plazo) Cable de compensación, de 32 a 392°F (de 0 a 200°C) | ||
| Diámetro/mm | Temperatura de funcionamiento a largo plazo | Temperatura de funcionamiento a corto plazo |
| 0.3, 0.5 | 350 | 450 |
| 0.8, 1.0,1.2 | 450 | 550 |
| 1.6,2.0 | 550 | 650 |
| 2.5 | 650 | 750 |
| 3.2 | 750 | 900 |
Tiene ventajas como buena linealidad, alto voltaje termoeléctrico, alta sensibilidad, buena estabilidad y uniformidad, y es rentable. Particularmente utilizado en el rango de temperatura de -200 a 0°C, con una mejor estabilidad, la estabilidad anual puede ser inferior a ±3μV. Se puede utilizar para la calibración a baja temperatura como un estándar de segunda clase para la transferencia de valores a baja temperatura.
El termopar tipo T tiene poca resistencia a la oxidación a altas temperaturas, lo que limita su temperatura máxima de funcionamiento.
| A corto plazo | -40~750 ℃ |
| A largo plazo | 0~600℃ |
| Alambre de compensación | 32 a 392F (0 a 200℃) |
El termopar de níquel-cromo-silicio o níquel-silicio-magnesio (termopar tipo N) es un termopar metálico de bajo costo y el último termopar estandarizado internacionalmente. Su rendimiento general es superior al del termopar tipo K. El termopar tipo N no debe usarse directamente en atmósferas de azufre a alta temperatura, reductoras o reductoras-oxidantes cíclicas y en vacío. Tampoco se recomienda para atmósferas oxidantes débiles.
- La composición química nominal del electrodo positivo (NP) es: Ni:Cr:Si ≈ 84.4:14.2:1.4
- La composición química nominal del electrodo negativo (NN) es: Ni:Si:Mg ≈ 95.5:4.4:0.1
- El rango de temperatura de uso es de -200 a 1300°C.
El alambre de platino-rodio es una aleación binaria de platino que contiene rodio, que forma una solución sólida continua a altas temperaturas. El alambre de platino-rodio de la serie de termopares tiene alta precisión, excelente estabilidad, un amplio rango de medición de temperatura, larga vida útil y capacidades de medición de alta temperatura máxima. Adecuado para su uso en atmósferas oxidantes e inertes, también se puede utilizar a corto plazo en vacío, pero no es adecuado para atmósferas reductoras o atmósferas que contengan vapores metálicos o no metálicos.
- Platino Rodio-10% Platino
El cable de termopar tipo R es una solución de medición de temperatura de alta precisión que se utiliza en aplicaciones industriales y de laboratorio que requieren una precisión y estabilidad extremas. Este tipo de termopar está compuesto por aleaciones de platino (Pt) y rodio (Rh), lo que lo hace altamente resistente a la oxidación y adecuado para entornos de alta temperatura.
- Platino Rodio-13% Platino
El termopar tipo B es un termopar de platino-rodio, también conocido como termopar de metales preciosos de alta temperatura. Estos son ampliamente utilizados como sensores de temperatura, generalmente junto con transmisores de temperatura, controladores e instrumentos de visualización. Juntos, forman un sistema de control de procesos utilizado para la medición o el control directo de temperaturas en varios procesos de producción dentro del rango de temperatura de 0 a 1800°C. El termopar tipo B utiliza platino de alta pureza para el electrodo negativo y una aleación de platino-rodio para el electrodo positivo.
| Tipo de termopar | Material | Rango de temperatura | Sensibilidad @ | Error* | App.** |
| ( & -) | Range°C | 25°C (77°F) | |||
| (°F) | µV/°C | ||||
| (µV/°F) | |||||
| B | 70%platino/ 30%rodio | -50~1750 | 6 | LT:±2.8°C (±5°F) | I,O |
| 94%platino/ 6%rodio | (-60~3200) | -3.3 | HT:±0.5% |
- Proporciona lecturas de temperatura precisas, adecuadas para entornos que requieren mediciones precisas
- Puede funcionar en un amplio rango de temperaturas, adaptable a diversas condiciones ambientales
- Reacciona rápidamente a los cambios de temperatura, lo que garantiza un seguimiento en tiempo real
- Procesos industriales: Monitoreo de la temperatura en hornos, hornos y reactores
- Aeroespacial: Medición de piezas de alta temperatura, como motores a reacción
- Automoción: Pruebas de motores y monitorización de sistemas de escape
- Sistemas de climatización: Regulación y control de la temperatura
- Medicina y laboratorio: aplicaciones a baja temperatura, esterilización y experimentos de investigación
