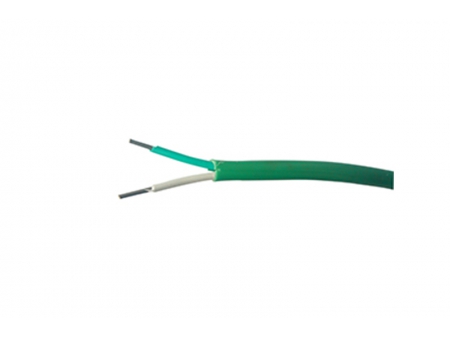

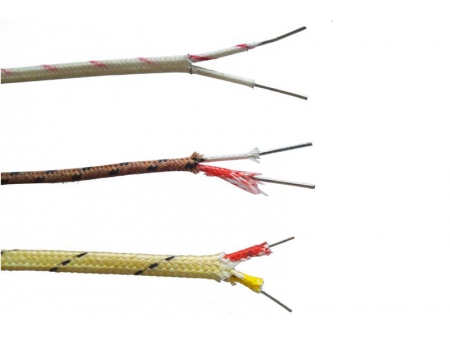

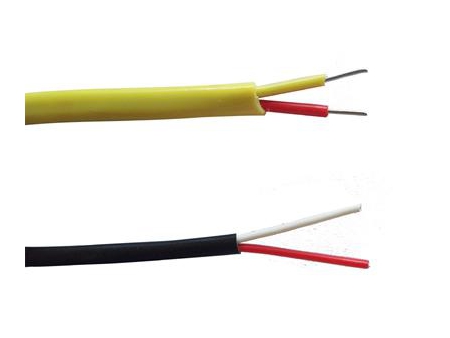

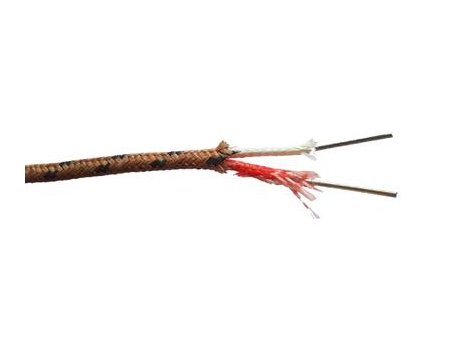

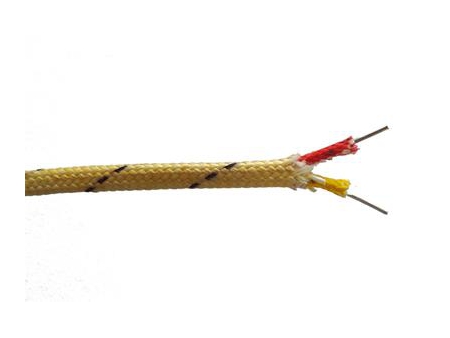

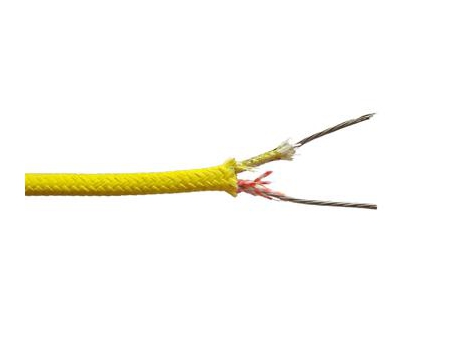

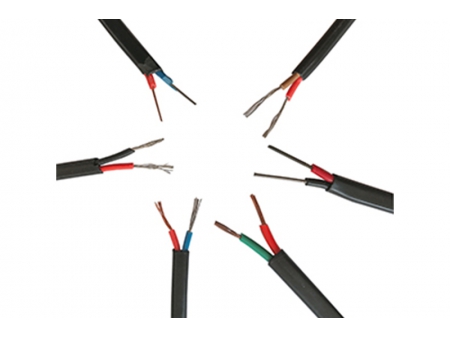

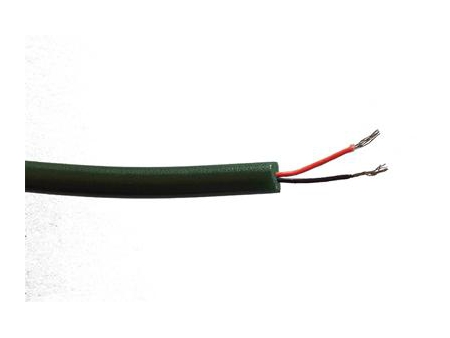

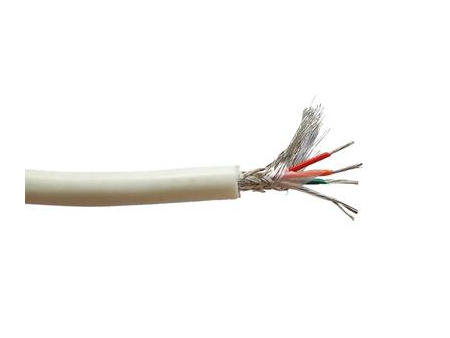

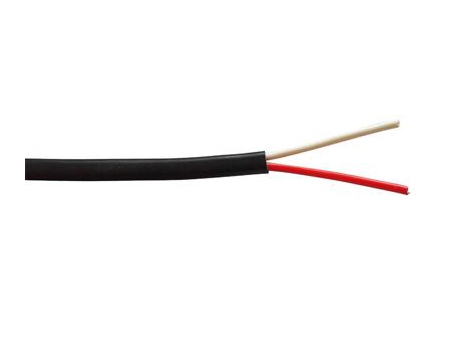

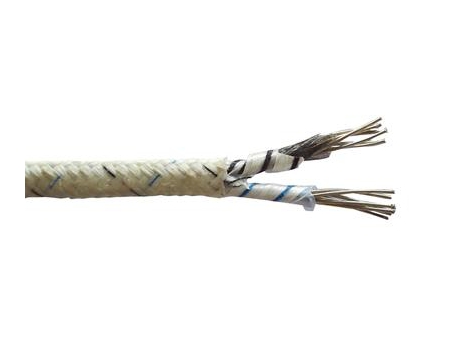

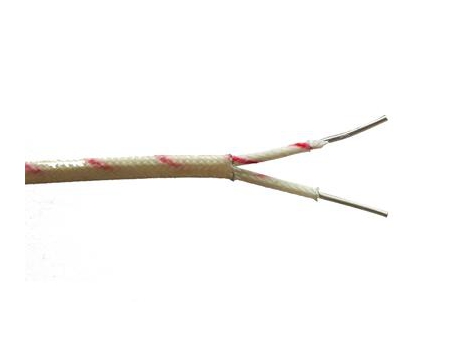

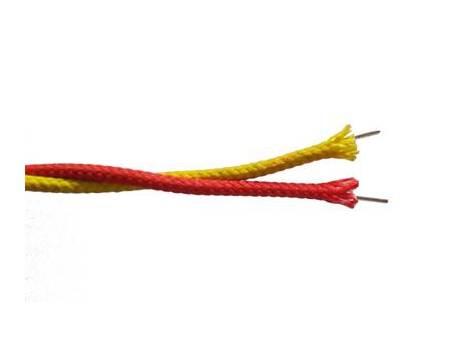

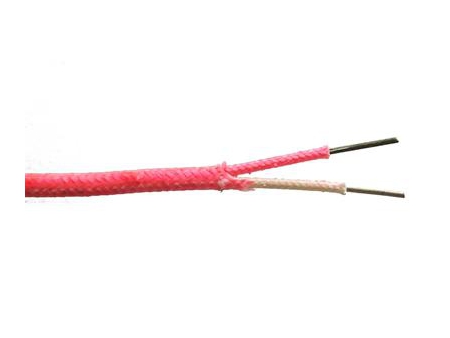

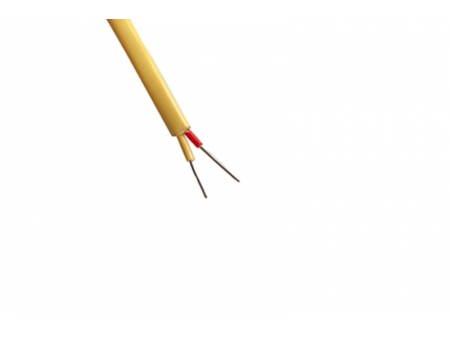

Cable de compensación para termopar
Solicite un presupuesto
| Material aislante | Temperatura máxima a largo plazo | Temperatura máxima a corto plazo | Resistencia a la abrasión | Resistencia a la humedad | Resistencia a la corrosión |
| FEP | 200℃ | 260℃ | Excelente | Excelente | Excelente |
| PFA | 260℃ | 290℃ | Buena | Excelente | Excelente |
| PVC | 105℃ | 105℃ | Buena | Excelente | Buena |
| Mica | 650℃ | 705℃ | Buena | Común | Buena |
| Fibra de vidrio | 400℃ | 500℃ | Buena | Buena | Buena |
| Sílice vítreo | 800℃ | 1100℃ | Común | Baja | Baja |
| PTFE | 260℃ | 316℃ | Buena | Excelente | Excelente |
| KAPTON | 316℃ | 427℃ | Excelente | Excelente | Excelente |
| Caucho de silicona | 200℃ | 200℃ | Buena | Excelente | Buena |
| Fibra cerámica | 1200℃ | 1600℃ | Común | Baja | Baja |

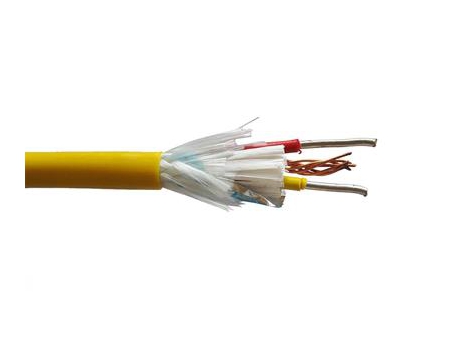

Material de blindaje interno proporcionado
lámina de aluminio, cable de cobre, cable de cobre revestido en níquel, cable de cobre estañado, cable de cobre revestido en plata, acero inoxidable 304, Inconel 600, Inconel 625
Material de blindaje externo proporcionado
cable de cobre, cable de cobre revestido en níquel, cable de cobre estañado, cable de cobre revestido en plata, acero inoxidable 304, Inconel 600, Inconel 625.
| No. | Grado del termopar | Grado de aleación | |
| Polo positivo | Polo negativo | ||
| SC | S (rodio-platino 10 / platino) | SPC (cobre) | SNC (cobre-níquel) |
| NC | N (níquel - cromo - silicio / níquel- silicio) | NPC (Fe) | NNC (Cu-Ni) |
| KCB | K(cobre-constantán) | KPCB (Cu) | KNCB (Cu-Ni) |
| KX | K (níquel- cromo/níquel- silicio) | KPX (níquel-cromo) | KNX (níquel-silicio / níquel- aluminio) |
| EX | E (níquel-cromo / cobre-níquel) | EPX (níquel-cromo) | ENX (Cu-Ni) |
| JX | J (Fe-Cu-Ni) | JPX (Fe) | JNX (Cu-Ni) |
| TX | T(cobre-Cu-Ni) | TPX (Cu) | TNX (Cu-Ni) |

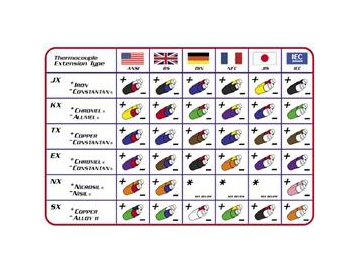

| Grado del termopar | Grado del cable de compensación | Polo positivo del cable | Polo negativo del cable | Potencial termoeléctrico en 100℃ y error permitido/mV | Potencial termoeléctrico en 200℃ y error permitido/mV | |||||||||
| Nombre | componente | código | Nombre | componente | código | Potencia termoeléctrico | Error permitido | Potencia termoeléctrico | Error permitido | |||||
| Normal | Precisión | Normal | Precisión | |||||||||||
| S | SC | Cobre | Cu | SPC | Cobre-níquel | CuNi0.6 | SNC | 0.645 | ±0.037 | ±0.023 | 1.44 | ±0.057 | - | |
| K | KX | Níquel-cromo | NiCr10 | KPX | Níquel silicio | NiSi3 | KNX | 4.095 | ±0.105 | ±0.063 | 8.317 | ±0.100 | ±0.060 | |
| K | KC | Cobre | Cu | KPC | Constantán | CuNi40 | KNC | 4.095 | ±0.105 | ±0.063 | - | - | - | |
| E | EX | Níquel-cromo | NiCr10 | EPX | Constantán | CuNi45 | ENX | 6.317 | ±0.170 | ±0.102 | 13.419 | ±0.183 | ±0.111 | |
| J | JX | hierro | Fe | JPX | Constantán | CuNi45 | HNX | 5.268 | ±0.135 | ±0.081 | 10.777 | ±0.183 | ±0.083 | |
| T | TX | Cobre | Cu | TPX | Constantán | CuNi45 | TNX | 4.277 | ±0.047 | ±0.024 | 9.286 | ±0.080 | ±0.043 | |
