Línea de encolado de páginas de libros de cartón (Unión de 2 paneles sin pestaña)
La línea de encolado de páginas de libros de cartón se utiliza para el encuadernado de libros infantiles de hojas de cartón y puede trabajar con papel de 300 a 800gsm. Además, se puede personalizar para procesar distintos tipos de libros infantiles como cuentos para niños con pestañas, libros con hendiduras y libros de cartón tradicionales según los diferentes requerimientos del cliente.

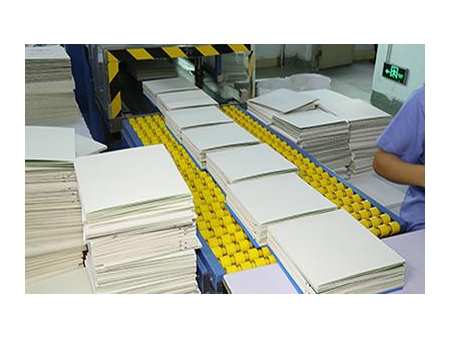

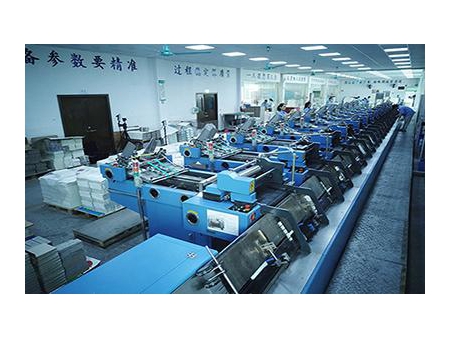

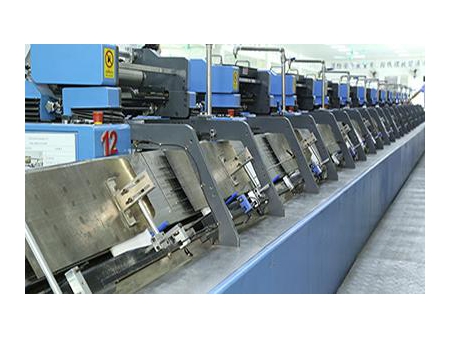

Esta línea de producción de libros puede realizar el proceso de pegado y unión en el papel recién cortado y plegado. Podemos proporcionarle los siguientes modelos: SY-08, SY-10, y SY-12, los cuales pueden procesar de 8 a 12 páginas. La línea de producción de libros para niños está compuesta por más de 10 sets de la misma consola. Cada consola puede completar de forma independiente el proceso de encolado del cartón impreso simple. La página es transportada por la línea de transporte, luego las une para convertirlas en un bloque que finalmente presiona para formar el libro junto con la máquina encuadernadora, logrando así una producción de 1500-3600 copias/hora.
Libro de cartón tradicionalModelo | SY-12 | SY-10 | SY-08 |
Cantidad de mesas de carga del papel | 12 | 10 | 8 |
Cantidad de copias | 12 | 12 | 11 |
Dimensiones totales (largo*ancho*alto) | 18.8m*3.9m*1.6m | 18.8m*3.9m*1.6m | 18.8m*3.9m*1.6m |
Peso total de la máquina | 13.8t | 13t | 12t |
Requisitos del voltaje | 380V trifásico | 380V trifásico | 380V trifásico |
Requisitos de la presión de aire | 0.7PA | 0.7PA | 0.7PA |
Calidad del papel | 300gsm-800gsm | 300gsm-800gsm | 300gsm-800gsm |
Tamaño máximo de la máquina disponible(ancho*alto) | 450*310mm | 450*310mm | 450*310mm |
Tamaño mínimo de la máquina disponible (ancho*alto) | 150*120mm | 150*120mm | 150*120mm |
Velocidad de operación de la máquina | Hasta 3600 etiquetas/h | Hasta 3600 etiquetas/h | Hasta 3600 etiquetas/h |
Pegamento adecuado | Pegamento adhesivo soluble al agua | Pegamento adhesivo soluble al agua | Pegamento adhesivo soluble al agua |
Materiales auxiliares para la producción normal | Esponja EVA especial, cinta doble faz | Esponja EVA especial, cinta doble faz | Esponja EVA especial, cinta doble faz |

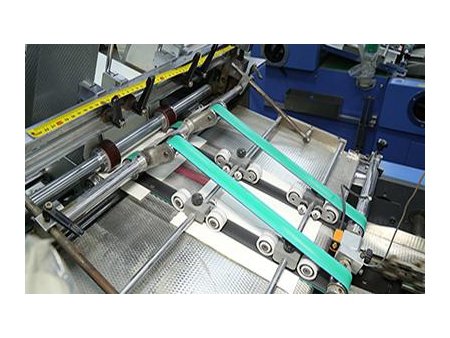

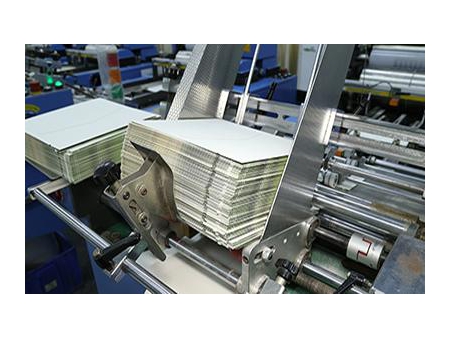

- Cada consola de la línea de producción para libros infantiles cuenta con un dispositivo de alimentación de papel y un sistema de encolado automáticos, que pueden realizar el posicionamiento de la plantilla y el recubrimiento con pegamento en la hoja de papel de forma especial según los requerimientos del cliente.
- Nuestra línea de producción posee una interfaz hombre-máquina CNC, y utiliza servomotores de Yaskawa y cojinetes NSK japoneses para la operación automática, los cuales se caracterizan por su baja generación de ruido, operación sencilla y un posicionamiento de alta precisión.
- Nuestros equipos utilizan un método de encolado de plantilla bajo consumo. Además, no se rebalsa el pegamento, y mediante este método de pegado se evita la deformación del papel.
- Esta línea de producción posee un sistema de alarma, que se ilumina en diferentes colores dependiendo de las distintas condiciones. Los operadores pueden solucionar los problemas a tiempo con sólo ver los colores de las luces de aviso. Por ejemplo, la luz roja da aviso cuando falta papel, la luz amarilla avisa si hay poco papel antes del encolado, y la luz verde se ilumina cuando la operación es normal.
- En comparación con las encoladoras tradicionales, nuestra línea de encolado de páginas de libros de cartón además de realizar el pegado total del libro de cartón tradicional, también puede realizar el encolado parcial para páginas con partes abiertas, y lograr que las páginas internas del libro sean más variadas, y llenas de imágenes vívidas, que los niños amarán.
Ítem | Tecnología de procesamiento tradicional | Línea de producción para pegado de libros pop-up |

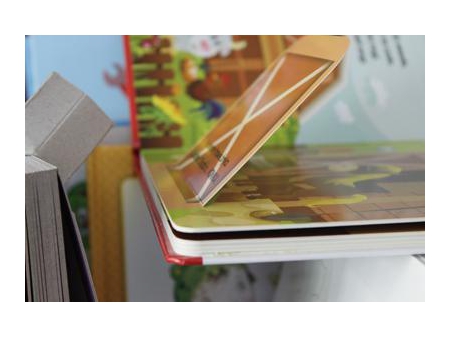

Libro con pestañas(12 placas) | 80-100 copias/h (4 personas) | 2500-3600 copias/h (5 personas) |

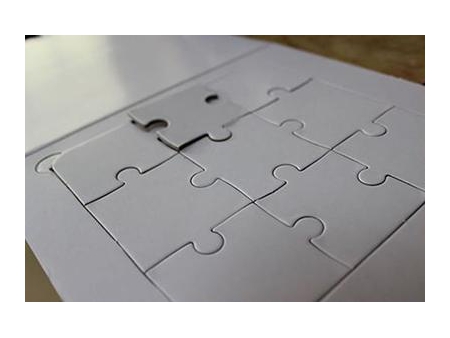

Libro tipo rompecabezas(12 placas) | 80-100 copias/h (5 personas) | 2500-3600 copias/h (5 personas) |

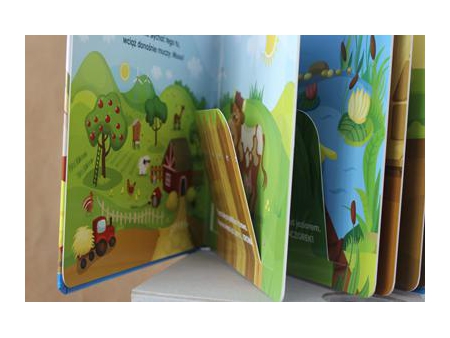

Libro con hendiduras(12placas) | 800 copias/h (5 personas) | 3600 copias/h (5 personas) |

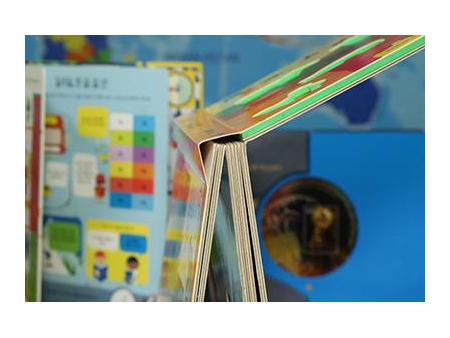

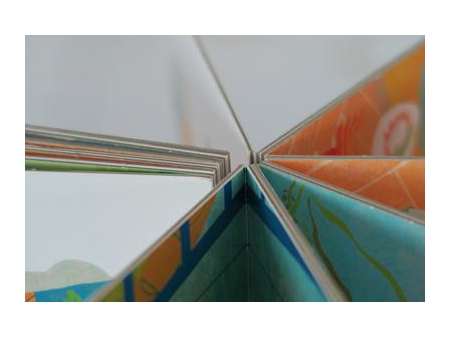

Libro de cartón clásico(12 placas) | 1500 copias/h (5 personas) | 3600-4000 copias/h (5 personas) |
Paginación | Pegado y organización de páginas manual o automática | Sin organización de páginas |
Encolado | Encoladora tradicional | La pieza de encolado se puede seleccionar libremente |
- Calidad del encolado y la unión
Tecnología tradicional: Debido a los lomos irregulares o dislocados, la calidad de cada libro es inconsistente.
Línea de encolado de páginas de libros de cartón: sólo necesita introducir los datos, y la precisión de la alineación del encolado del papel será alta luego de ajustar bien la máquina. - Encolado fácil de controlar
Tecnología tradicional: el encolado y el espesor son difíciles de controlar. Los libros pueden variar en calidad, pueden quedar pegajosos y enmohecidos.
Línea de encolado de páginas de libros de cartón: pega de forma uniforme y se puede ajustar la cantidad de pegamento todas las veces que sea necesario según los requerimientos del papel.
- Reducción de costos
Tecnología tradicional: necesita como requisito básico que todos los trabajadores sean calificados, lo que aumenta considerablemente la presión sobre las empresas.
Línea de encolado de páginas de libros de cartón: Sólo necesita para el arranque un trabajador calificado mientras que los otros cuatro pueden no ser profesionales.

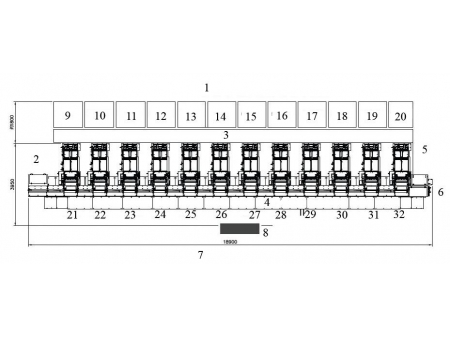

- Posición reservada para el acceso de la carretilla elevadora
- Asiento de conducción trasero
- Área de operación del alimentador del papel
- Consola principal
- Asiento de conducción delantero
- Posición de entrada del equipo
- Altura total del equipo: 1600mm
- Caja eléctrica
- Área de alimentación del papel Nº 12
- Área de alimentación del papel Nº 11
- Área de alimentación del papel Nº 10
- Área de alimentación del papel Nº 9
- Área de alimentación del papel Nº 8
- Área de alimentación del papel Nº 7
- Área de alimentación del papel Nº 6
- Área de alimentación del papel Nº 5
- Área de liberación del papel Nº 4
- Área de liberación del papel Nº 3
- Área de liberación del papel Nº 2
- Área de liberación del papel Nº 1
- Cabecera del alimentador Nº 12
- Cabecera del alimentador Nº 11
- Cabecera del alimentador Nº 10
- Cabecera del alimentador Nº 9
- Cabecera del alimentador Nº 8
- Cabecera del alimentador Nº 7
- Cabecera del alimentador Nº 6
- Cabecera del alimentador Nº 5
- Cabecera del alimentador Nº 4
- Cabecera del alimentador Nº 3
- Cabecera del alimentador Nº 2
- Cabecera del alimentador Nº 1
