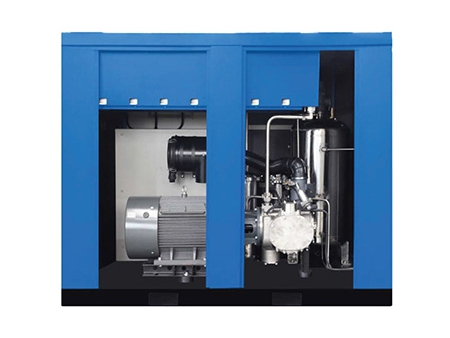

Compresor de tornillo libre de aceite (Lubricado por agua)
Solicite un presupuesto
Compresor de tornillo sin aceite-Compresor de tornillo exento de aceite
Características
- El compresor de tornillo exento de aceite utiliza una unidad de compresión sin aceite de quinta generación.
- El sistema y la unidad de compresión son de acero inoxidable, lo que mejora el rendimiento del compresor.
- El equipo tiene un diseño integrado y, por lo tanto, carece de tuberías y líneas complejas. Además, los puntos críticos son más estables.
- Aparte de ser fácil de mantener, requiere de poco mantenimiento (filtro de aire, filtro de agua) y cualquier persona puede operarlo.
- Como el sistema compresor carece de aceite, no solo garantiza que el aire producido esté libre de aceite, sino que también reduce la contaminación.
- La compresión isotérmica del equipo aumenta la eficiencia volumétrica. Este compresor ahorra un 15% más de energía que los compresores secos de dos etapas y un 25% más que los compresores secos de una sola etapa. Su temperatura de trabajo es inferior a 50℃, lo que evita las quemaduras.
- Ofrece un rango de presión de 2-40 Bar.
- La tecnología inteligente de mecanizado CNC permite un funcionamiento óptimo de la unidad de compresión, lo que reduce el ruido y las vibraciones y prolonga la vida útil.
- Con la misma potencia empleada por el compresor de tornillo sin aceite, es capaz de generar un 10% más de aire .
- Gracias al sistema de control inteligente PLC con las funciones de detección automática de fallos, advertencia de fallos, recordatorio de mantenimiento y protección automática, la operación es sumamente sencilla y conveniente. Adicionalmente, a través del control remoto puede operar durante las 24 horas sin supervisión alguna.
- El aire comprimido es depurado con un alto nivel de limpieza por el agua de lubricación. El punto de condensación del aire comprimido saturado es bajo y el contenido de agua del aire comprimido es un 25% menor que el del compresor de tornillo sin aceite.
- La unidad de compresión posee un diseño optimizado (patente: ZL 2014 20251586.4) que, comparado con el compresor libre de aceite (10000r/min - 20000r/min), posee un rotor grande de baja velocidad de rotación (dentro de 3000r/min), una unidad de conexión directa, carece de engranajes y alcanza una mayor durabilidad.
- Este compresor viene con un sistema automático de intercambio de agua y un sistema automático de limpieza, por lo que se mantiene limpio e higiénico.
Parámetros técnicos
Serie de imanes permanentes Modelo | Presión | Caudal de aire (FAD) | Potencia | Ruido | Diámetro de la salida de aire | Volumen de agua de refrigeración | Capacidad de agua de lubricación | Dimensiones | Peso |
Agua entrante a 32℃ | L*A*A | ||||||||
Mpa | m³/min | KW/HP | DB | T/H | L | mm | KG | ||
JMW-7.5A/W | 0.8 | 0.38~0.78 | 5.5/7.5 | 57 | 3/4" | 1.5 | 10 | 800*800*1200 | 460 |
1.0 | 0.20~0.65 | ||||||||
JMW-10A/W | 0.8 | 0.35~1.17 | 7.5/10 | 57 | 3/4" | 2 | 10 | 800*800*1200 | 510 |
1.0 | 0.30~1.05 | ||||||||
1.25 | 0.24~0.81 | ||||||||
JMW-15A/W | 0.8 | 0.54~1.72 | 11/15 | 60 | 1" | 2.5 | 26 | 1200*855*1335 | 620 |
1.0 | 0.45~1.42 | ||||||||
1.25 | 0.35~1.10 | ||||||||
JMW-20A/W | 0.8 | 0.75~2.43 | 15/20 | 60 | 1" | 3.5 | 26 | 1200*855*1335 | 670 |
1.0 | 0.65~2.17 | ||||||||
1.25 | 0.60~1.80 | ||||||||
JMW-25A/W | 0.8 | 0.90~3.13 | 18.5/25 | 63 | 1" | 4 | 30 | 1400*1010*1340 | 730 |
1.0 | 0.90~2.82 | ||||||||
1.25 | 0.60~2.05 | ||||||||
JMW-30A/W | 0.8 | 1.10~3.70 | 22/30 | 63 | 1" | 5 | 30 | 1400*1010*1340 | 780 |
1.0 | 0.97~3.21 | ||||||||
1.25 | 0.85~2.78 | ||||||||
JMW-40A/W | 0.8 | 1.55~5.20 | 30/40 | 66 | 1 1/2" | 7 | 40 | 1650*1180*1505(A) 1500*1080*1300(W) | 1150 |
1.0 | 1.25~4.43 | ||||||||
1.25 | 1.10~3.63 | ||||||||
JMW-50A/W | 0.8 | 1.91~6.50 | 37/50 | 66 | 1 1/2" | 9 | 40 | 1650*1180*1505(A) 1500*1080*1505(W) | 1200 |
1.0 | 1.60~5.33 | ||||||||
1.25 | 1.42~4.77 | ||||||||
JMW-60A/W | 0.8 | 2.50~8.30 | 45/60 | 68 | 1 1/2" | 10 | 90 | 1800*1360*1670 | 1490 |
1.0 | 1.91~6.30 | ||||||||
1.25 | 1.70~5.56 | ||||||||
JMW-75A/W | 0.8 | 3.00~10.30 | 55/75 | 69 | 1 1/2" | 12 | 100 | 1800*1360*1670 | 1570 |
1.0 | 2.60~8.55 | ||||||||
1.25 | 2.30~7.67 | ||||||||
JMW-100A/W | 0.8 | 3.95~13.00 | 75/100 | 72 | 1 1/2" | 18 | 100 | 1800*1360*1670 | 1750 |
1.0 | 3.40~11.50 | ||||||||
1.25 | 3.00~9.70 | ||||||||
JMW-120A/W | 0.8 | 5.00~16.60 | 90/120 | 73 | 1 1/2" | 20 | 120 | 2200*1550*1800 | 2450 |
1.0 | 4.30~14.66 | ||||||||
1.25 | 3.72~12.60 | ||||||||
JMW-150A/W | 0.8 | 6.0~20.20 | 110/150 | 77 | 2" | 24 | 120 | 2200*1550*1800 | 2580 |
1.0 | 5.00~16.66 | ||||||||
1.25 | 4.65~15.56 | ||||||||
JMW-175A/W | 0.8 | 6.75~22.52 | 132/175 | 77 | 2" | 30 | 120 | 2200*1550*1800 | 2700 |
1.0 | 6.00~19.97 | ||||||||
1.25 | 5.07~16.90 | ||||||||
JMW-200A/W | 0.8 | 8.50~28.11 | 160/200 | 79 | 3" | 35 | 160 | 3000*1800*2100 | 3900 |
1.0 | 7.60~25.45 | ||||||||
1.25 | 6.70~22.52 | ||||||||
JMW-250A/W | 0.8 | 10.00~33.97 | 185/250 | 79 | 3" | 38 | 160 | 3000*1800*2100 | 4050 |
1.0 | 8.72~29.00 | ||||||||
1.25 | 7.75~25.21 | ||||||||
JMW-270A/W | 0.8 | 11.20~36.75 | 200/270 | 80 | 4" | 42 | 200 | 3100*1850*2100 | 4200 |
1.0 | 9.68~32.78 | ||||||||
1.25 | 9.20~29.24 | ||||||||
JMW-300A/W | 0.8 | 12.20~39.67 | 220/300 | 80 | 4" | 47 | 200 | 3100*1850*2100 | 4400 |
1.0 | 11.20~36.75 | ||||||||
1.25 | 9.00~29.63 | ||||||||
JMW-350A/W | 0.8 | 13.50~45.00 | 250/350 | 80 | 4" | 53 | 200 | 3100*1850*2100 | 4800 |
1.0 | 12.30~39.67 | ||||||||
1.25 | 10.20~33.97 |
- En el caso del modelo JMW-7.5A/W, JMW significa compresor de aceite de imanes permanentes, 7.5A es la potencia del compresor, A significa refrigerado por aire, y W significa refrigerado por agua.
- Los parámetros detallados fueron probados bajo las condiciones estándar de laboratorio. Estos parámetros cambian dependiendo de las condiciones de trabajo.
- El cliente puede personalizar el compresor.
Modelo | Presión | Caudal de aire (FAD) | Potencia | Ruido | Diámetro de la salida de aire | Cantidad de agua de refrigeración | Cantidad de agua de lubricación | Dimensiones | Peso |
Agua entrante a 32℃ | L*A*A | ||||||||
Mpa | m³/min | KW/HP | DB | T/H | L | mm | KG | ||
JFW-7.5A/W | 0.8 | 0.78 | 5.5/7.5 | 57 | 3/4" | 1.5 | 10 | 800*800*1200 | 430 |
1.0 | 0.65 | ||||||||
JFW-10A/W | 0.8 | 1.17 | 7.5/10 | 57 | 3/4" | 2 | 10 | 800*800*1200 | 470 |
1.0 | 1.05 | ||||||||
1.25 | 0.81 | ||||||||
JFW-15A/W | 0.8 | 1.72 | 11/15 | 60 | 1" | 2.5 | 26 | 1200*855*1335 | 580 |
1.0 | 1.42 | ||||||||
1.25 | 1.10 | ||||||||
JFW-20A/W | 0.8 | 2.43 | 15/20 | 60 | 1" | 3.5 | 26 | 1200*855*1335 | 620 |
1.0 | 2.17 | ||||||||
1.25 | 1.80 | ||||||||
JFW-25A/W | 0.8 | 3.13 | 18.5/25 | 60 | 1" | 4 | 30 | 1400*1010*1340 | 680 |
1.0 | 2.82 | ||||||||
1.25 | 2.05 | ||||||||
JFW-30A/W | 0.8 | 3.70 | 22/30 | 63 | 1" | 5 | 30 | 1400*1010*1340 | 730 |
1.0 | 3.21 | ||||||||
1.25 | 2.78 | ||||||||
JFW-40A/W | 0.8 | 5.20 | 30/40 | 66 | 1 1/2" | 7 | 40 | 1650*1180*1505(A) 1500*1080*1300(W) | 1100 |
1.0 | 4.43 | ||||||||
1.25 | 3.63 | ||||||||
JFW-50A/W | 0.8 | 6.50 | 37/50 | 66 | 1 1/2" | 9 | 40 | 1650*1180*1505(A) 1500*1080*1505(W) | 1150 |
1.0 | 5.33 | ||||||||
1.25 | 4.77 | ||||||||
JFW-60A/W | 0.8 | 8.30 | 45/60 | 68 | 1 1/2" | 10 | 90 | 2050*1300*1758(A) 1800*1360*1670(W) | 1390 |
1.0 | 6.30 | ||||||||
1.25 | 5.56 | ||||||||
JFW-75A/W | 0.8 | 10.30 | 55/75 | 69 | 1 1/2" | 12 | 100 | 2150*1360*1758(A) 1800*1360*1670(W) | 1470 |
1.0 | 8.55 | ||||||||
1.25 | 7.67 |
- En el caso del modelo JFW-7.5A/W, JFW significa compresor con aceite de velocidad fija, 7.5A corresponde a la potencia del compresor, A corresponde a refrigerado por aire y W a refrigerado por agua.
- Estos parámetros fueron probados bajo las condiciones estándar de laboratorio. Estos parámetros cambian de acuerdo con las condiciones de operación.
- El compresor se puede personalizar.
