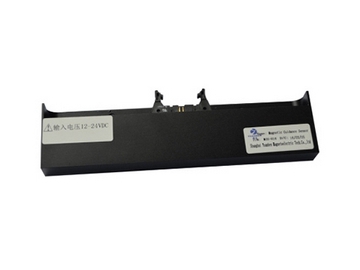

Sensor de Guiado Magnético MGS-H01/H16; Sensores de Guía Magnética
Solicite un presupuesto
Sensores magnéticos, Sensor magnético lineal
Características
- Excelente precisión, gran capacidad de pruebas en entrehierros
- Amplio rango de tensión de potencia de 12 a 24Vdc para entornos difíciles
- Tamaño compacto, fácil de instalar
- El entrehierro a detectar puede ser de hasta 40mm, según requerimientos del cliente
Parámetros Técnicos
| Modelo | MGS-H01 | MGS-H16 | |
| Fuente de alimentación | DC l2.6V to 24V, onda 1% max. | DC l2.0V to 30V, onda1% máx. | |
| Consumo de energía | 30mA máx | ||
| Temperatura de funcionamiento | -10 to 60°C (almacenamiento: -20 to 70°C) | ||
| Humedad de funcionamiento | 35% to 90%RH (evitar condensación de rocío) | ||
| Grado de protección IP de la carcasa | IP-65 | ||
| Entrehierro de funcionamiento* | 35 to 40mm (con cinta magnética MGT-50) | ||
| Objetivo | MGT-50, MGT-50 -25-A, MGT-50-25-B | ||
| Resistencia de aislamiento | 100 MΩ | ||
| Desviación | Elemento de salida | Amplificador operativo | Salida de circuito abierto del colector de 16 bit NPN: menor a 1 00mA |
| Resistencia de carga | 2KΩmin. | ||
| Impedancia de salida | 6.5Ω máx. (Ta=23°C) | ||
| Protección contra cortocircuito | Entre salida y GND | ||
| Tiempo de respuesta | 2.5ms | ||
| Rango de voltaje | 2V to 8V | ||
| Centro de voltaje | 5V | ||
| Paso | Modo recto; 0mm to 1 00mm±30 | ||
| Tensión de paso | Modo recto; 0.167V, modo de rama izquierda o derecha; 0.333V | ||
| Precisión de voltaje | ±15mV | ||
| Salida | Area | ±90mm desde el centro de la cinta magnética | |
| Entrehierro de funcionamiento | 40 a 35mm, para MGT-50 | ||
| Salida lógica | Negativo | ||
| Circuito | Circuito abierto de colector del transitor DC 24V máx. inmersión de corriente 100mA máx | ||
| Respuesta | 2.5ms | ||

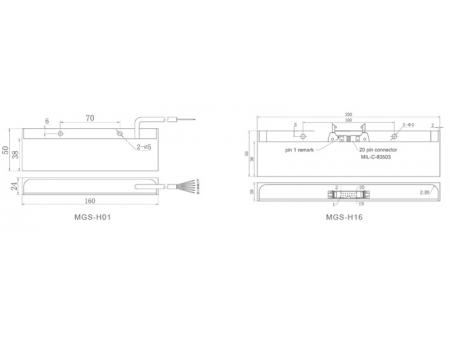

Dimensiones
Aplicaciones
Los sensores de permeabilidad de la serie MGS fabricados por YUANBEN por lo general se instalan normalmente en la parte inferior del vehículo de guiado automático AGV para asegurar que el AGV siga el camino de guía de la cinta colocada en el suelo. El MGS es un tipo de sensor que se utiliza principalmente en la industria de logística o en almacenes para el segmento de carga de la línea de producción. Los sensores de guiado magnético desarrollados por YUANBEN son ideales para la instalación de vehículos de guiado automático AGV en almacenes autonomos debido a su alta sensibilidad, su alcance de detección y su gran adaptabilidad a entornos difíciles.
