Draga de succión con cortador

Solicite un presupuesto

Nosotros: http://dredger-ar.com/1-1-cutter-suction-dredger.html

Dragas

Eliminación de sedimentos mediante la ruptura de suelos duros con un cabezal de corte giratorio

Profundidad de dragado: hasta 18 metros

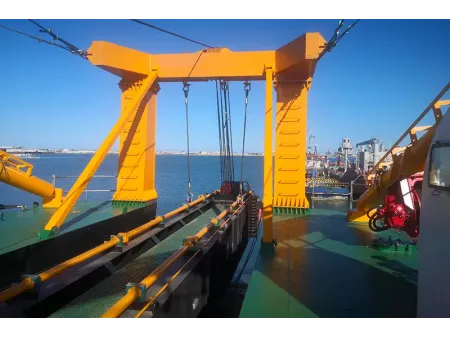

La draga de succión con cortador es una embarcación ampliamente utilizada en proyectos de dragado. Su funcionamiento funciona mediante el uso de un cabezal de corte o cabezal cortador giratorio para aflojar el suelo en el lecho del río o del mar, convirtiéndolo en un purín mezclado con agua. Luego, esta lechada se aspira hacia la bomba a través de la tubería de succión y se bombea a través de la tubería de descarga hasta el área de eliminación designada, completando el proceso de dragado, transporte y descarga en una operación integrada.

Aplicaciones

Dragado costero
Ensanchamiento de canales costa afuera
Dragado fluvial interior
Dragadp de embalses/reservorio
Dragado de estanques de relaves
Dragado de muelles
Mineríaa de arena interior

Especificaciones

Modelo	ZHD-CSD-800	ZHD-CSD-700	ZHD-CSD-650	ZHD-CSD-550	ZHD-CSD-500	ZHD-CSD-450	ZHD-CSD-400	ZHD-CSD-300	ZHD-CSD-250	ZHD-CSD-200
Capacidad de purín	8000m³/h	7000m³/h	6000m³/h	5000m³/h	3500m³/h	3000m³/h	2200m³/h	1200m³/h	800m³/h	500m³/h
Concentración de purín	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%
Longitud total (escalera elevada)	55m	52m	48m	42m	40m	37m	36m	29m	26m	22m
Ancho	10m	9.3m	9.03m	8.8m	7.5m	7.2m	6.8m	6m	5m	4.8m
Altura	3m	2.8m	2.75m	2.75m	2.2m	2.0m	1.8m	1.5m	1.26m	1.26m
Profundidad de dragado	18m	18m	18m	14m	14m	14m	14m	12m	12m	10m
Distancia de descarga	1500m	1500m	1500m	1500m	1500m	1000m	1000m	1000m	800m	500m
Potencia total	3600kW 3600kW	3365kW	2446kW	1640kW	1193kW	1007kW	806kW	648kW	351kW	224kW
Cabrestante hidráulico	250kN 250kN	200kN	150kN	120kN	100kN	80kN	60kN	40kN	40kN	20kN
Potencia del cortador en el eje	800kW	582kW	470kW	300kW	170kW	115kW	90kW	55kW	37kW	22kW

Características

Alta eficiencia: Con funciones integradas de dragado, transporte y descarga, nuestras dragas pueden operar continuamente, lo que resulta en una mayor eficiencia de producción.
Dragado preciso: Equipado con sistemas de control PLC de Siemens, el buque puede realizar un dragado preciso en áreas específicas con un contorneado preciso utilizando el sistema de control y posicionamiento del cabezal de corte.
Fuerte adaptabilidad: Capaces de trabajar en diversas condiciones de suelo, nuestras dragas pueden manejar diferentes tipos de cortadores para excavar arena, marga arenosa, limo y más. Se desempeñan bien en ríos interiores tranquilos, lagos y puertos costeros con corrientes bajas y olas mínimas.
Rentable: Nuestras dragas completan la excavación y el transporte en un solo paso, eliminando la necesidad de múltiples embarcaciones y reduciendo los costos generales del proyecto.

Características detalladas

Bombas

Marcas: Datang, Kingda, Boxin, Shijiazhuang Industrial Pump Factory (SNG)

Motor diésel

Marcas: Cummins, Mitsubishi, Weichai

Cabezal de corte / cortador

Características: Dientes de corte extraíbles hechos de aleación con alto contenido de cromo, que ofrecen una excelente resistencia al desgaste.

Sistema hidráulico

Marcas: Rexroth, Vickers, Yuken (Japonesa)

Sistema de control PLC

Marca: Siemens

Acoplador hidráulico

Marca: CNPC Jichai Power

Proyectos de clientes

Una draga de succión con cortador de 26 pulgadas está operando en un sitio de construcción en Egipto para trabajos de dragado. Esta draga está diseñada para manejar un caudal de 6,000 m³/h, alcanzar una profundidad de dragado de 18 metros y descargar material hasta 2,000 metros de distancia. Está equipado con pluma de anclaje.
Una draga de succión con cortador de 26 pulgadas está operando en un sitio de construcción en Indonesia para el dragado de muelles. Esta draga está diseñada para manejar un caudal de 6,000 m³/h, alcanzar una profundidad de dragado de 18 metros y descargar material hasta a 2,000 metros de distancia. Está propulsado por un motor Mitsubishi.
Una draga de succión con cortador de 20 pulgadas está operando en alta mar en las Maldivas para el dragado de coral y la profundización del canal. Esta draga está diseñada para manejar un caudal de 3,500 m³/h, alcanzar una profundidad de dragado de 15 metros y descargar material hasta 500 metros de distancia. Está propulsado por un motor Cummins.
Una draga de succión con cortador de 20 pulgadas está trabajando en los canales fluviales de Bangladesh para la eliminación de arena y limo. Este buque está diseñado para manejar un caudal de 3,500 m³/h, alcanzar una profundidad de dragado de 15 metros y descargar material hasta a 1,500 metros de distancia. Está propulsado por un motor Cummins.
Una draga de succión con cortador de 12 pulgadas se está utilizando en los canales fluviales de Bangladesh para trabajos de dragado. Este buque está diseñado para manejar un caudal de 1,200 m³/h, alcanzar una profundidad de dragado de 12 metros y descargar material hasta 1,000 metros de distancia. Está propulsado por un motor Cummins.
