Válvula de aguja de alta presión de acero inoxidable 316
Solicite un presupuesto
Clasificaciones de presión
- Dirección de flujo normal: 3000 psi (207 bar) CWP
- Dirección de flujo inverso: 150 psi (10 bar)
- Opción de ventilación de corriente baja: 150 psi (10 bar)

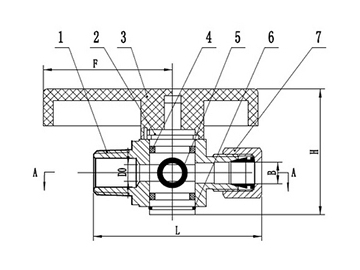

Especificaciones
Pulgadas/Métrica (mm)

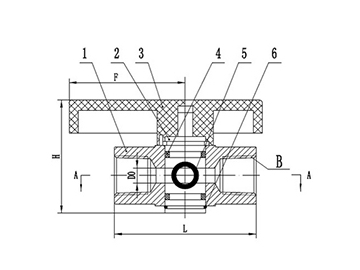

| Item # | Tamaño de la entrada | DO | B | H | F | L | ||||
| Pulgada | mm | Pulgada | Pulgadah | mm | Pulgada | mm | Pulgada | mm | ||
| 1/8 | 0.172 | 4.37 | 1/8 | 1.64 | 41.66 | 2.00 | 50.80 | 1.78 | 45.21 | |
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 2.09 | 53.09 | |
| 1/4 | 0.283 | 7.19 | 1/4 | 2.18 | 55.37 | 2.63 | 66.80 | 2.38 | 60.45 | |
| 1/2 | 0.283 | 7.19 | 1/2 | 2.18 | 55.37 | 2.63 | 66.80 | 2.88 | 73.15 | |
| Parte # | Nombre de la parte | Acero inoxidable | Latón |
| 1 | Cuerpo | Acero inoxidable 316 | Hpb58-3A |
| 2 | Vástago | Acero inoxidable 316 | Hpb58-3A |

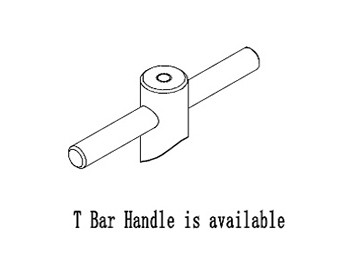

| 3 | Mango o manija | Nylon | |
| 4 | Anillo O | Viton | |
| 5 | Anillo O | Viton | |
| 6 | Anillo remanente | Acero inoxidable | |
| 7 | LOK-Accesorios | Acero inoxidable 316 | Latón |
Especificaciones
Pulgadas/Métrica (mm)

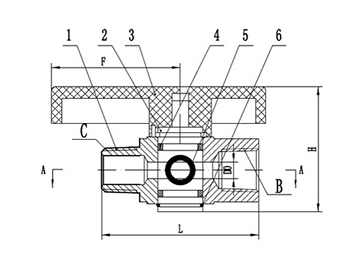

| Item # | Tamaño del ingreso (B) | DO | C | H | F | L | ||||
| Pulgadas | mm | Pulgadas | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 2.00 | 50.80 | |
| Parte # | Nombre de la parte | Acero inoxidable | Latón |
| 1 | Cuerpo | Acero inoxidable 316 | Hpb58-3A |
| 2 | Vástago | Acero inoxidable 316 | Hpb58-3A |

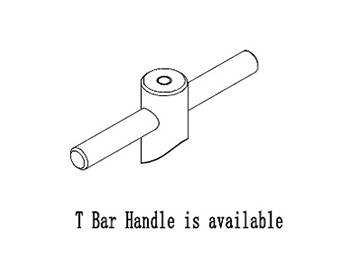

| 3 | Mango o manija | Nylon | |
| 4 | Anillo O | Viton | |
| 5 | Anillo O | Viton | |
| 6 | Anillo remanente | Acero inoxidable | |

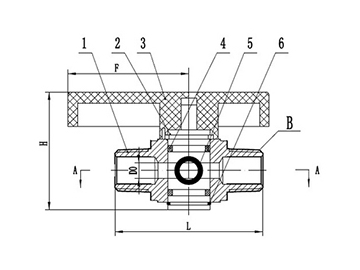

Especificaciones
Pulgadas/Métrica(mm)
| Item # | Tamaño del ingreso | DO | B | H | F | L | ||||
| Pulgadas | mm | Pulgadas | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| 1/8 | 0.172 | 4.37 | 1/8 | 1.64 | 41.66 | 2.00 | 50.80 | 1.53 | 38.86 | |
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 1.90 | 48.26 | |
| 1/2 | 0.283 | 7.19 | 1/2 | 2.18 | 55.37 | 2.63 | 66.80 | 2.64 | 67.06 | |
| Parte # | Nombre de la parte | Acero inoxidable | Latón |
| 1 | Cuerpo | Acero inoxidable 316 | Hpb58-3A |
| 2 | Vástago | Acero inoxidable 316 | Hpb58-3A |

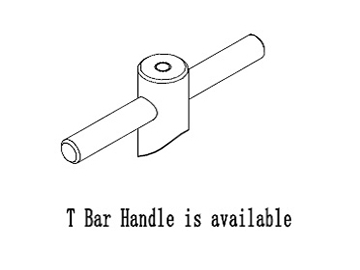

| 3 | Mango o manija | Nylon | |
| 4 | Anillo O | Viton | |
| 5 | Anillo O | Viton | |
| 6 | Anillo remanente | Acero inoxidable | |
Especificaciones
Pulgadas/Métrica (mm)
| Item # | Tamaño del ingreso | DO | B | H | F | L | ||||
| Pulgadas | mm | Pulgadas | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 2.03 | 51.56 | |
| Parte # | Nombre de la parte | Acero inoxidable | Latón |
| 1 | Cuerpo | Acero inoxidable 316 | Hpb58-3A |
| 2 | Vástago | Acero inoxidable 316 | Hpb58-3A |

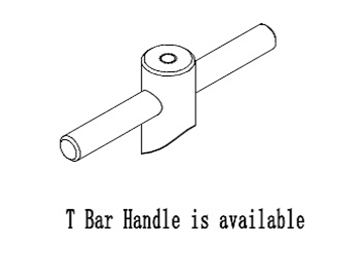

| 3 | Mango o manija | Nylon | |
| 4 | Anillo O | Viton | |
| 5 | Anillo O | Viton | |
| 6 | Anillo remanente | Acero inoxidable | |
| 7 | LOK-accesorios | Acero inoxidable | Latón |
