Cabina de pintura BZB-BF (Tipo contenedor portátil o móvil)

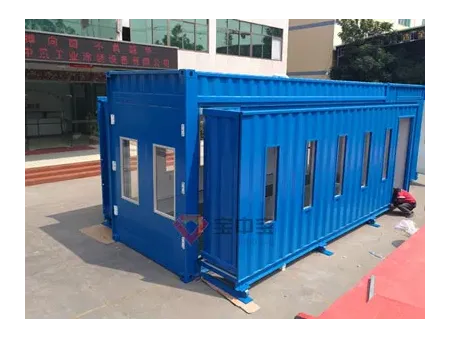

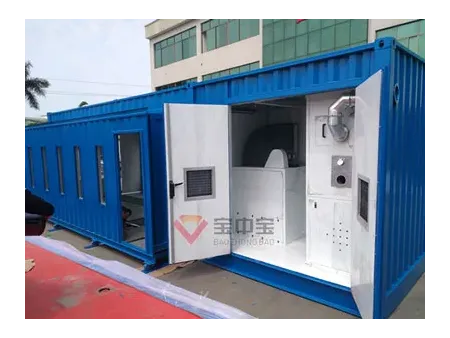

La cabina de pintura tipo contenedor portátil o móvil BZB-BF es de última desarrollo sobre la base de la cabina de pintura automotriz fija de Jingzhongjing. Está construido con un contenedor de envío para que sea ambientado en la cabina de pintura. Está diseñada con paredes laterales retráctiles en la parte delantera, la cabina de pintura de tipo contenedor presenta un rendimiento de sellado general alto gracias al dispositivo de sellado superior alrededor de la cabina. Dos lados de la cabina de pintura cuentan con rieles de guía telescópicos para soportar las paredes retráctiles con ruedas. Asimismo, cabe destacar que el gabinete de control está equipado en la parte posterior de la cabina de pintura y se reserva el espacio para instalar el compresor de aire. Esta estructura integrada facilita enormemente el transporte. Vale la pena mencionar que el diseño retráctil en dos lados amplía el área de trabajo y reduce los costos de transporte. El área de trabajo y la movilidad ajustables de la cabina se logran de manera adecuada y sencilla con esta cabina de pintura tipo contenedor.
La cabina de pintura tipo contenedor se encuentra disponible con varias especificaciones y también se puede realizar cualquier tipo de personalizado a pedido del cliente. Su instalación ya se ha completado previa a la entrega, además no hay ningún requisito operativo personalizado. Con un diseño integrado, se puede mover a cualquier sitio de trabajo de una manera conveniente y segura.
Este equipo de acabado automotriz se utiliza ampliamente para aplicaciones de preparación de superficies, recubrimiento, pintura y acabado gracias a que es un tipo de cabina de pintura muy innovadora. Conocida por su construcción robusta, la cabina de pintura tipo contenedor presenta una buena resistencia a las duras condiciones de trabajo, que es una gran solución de acabado móvil o, en otras palabras, fácil de trasladarse.
- Dimensión del área de rociado: 7100/6654(L)*4000(An)*2400(Al)mm(extendido)
- Dimensión exterior: 10800(L)* 2438(An)*3400(Al)mm(retraído)
- Dimensión exterio: 10800(L)* 4202(An)*3400(Al)mm(extendido)
- Potencia: 415V, trifásico, 50Hz
- Potencia total: 16.5kW
Cámara de entrada de aire
El filtro de aspiración se agrega para eliminar las partículas del aire entrante, se aplican dos capas de filtro, la capa superior adopta la estructura de algodón, la capa inferior adopta la estructura de rejilla.
Sistema de suministro y escape de aire
- El sistema consiste en los perfiles recubiertos de lana de roca blanca y la placa o lámina movible (nota: el filtro debe cambiarse y revisarse regularmente)
- Suministro de aire: ventiladores centrífugos DDF-7.5KW, que impulsan el motor ABB directamente, 415V/50HZ/3PH
- Escape de aire: TAE-500-7.5KW, que impulsa el motor ABB por cinta, 415V/50HZ/3PH
- Generador: montado en la parte trasera
Base

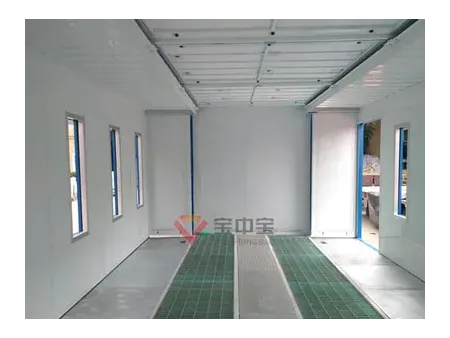

- Dos rejillas galvanizadas de piso y tres placas a cuadros de piso (rociadas)
- La parte inferior está sellada, soldada con el soporte de la plataforma

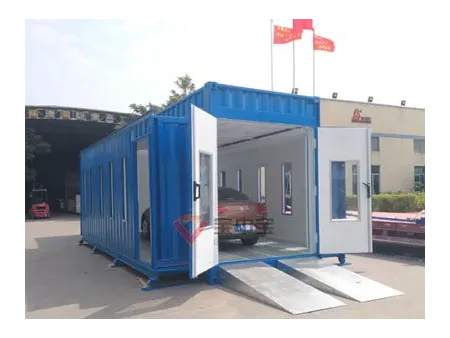

- Con 2 piezas de pendiente para carga (rociada), 2000×900 (L×An)
- Usa placas de a cuadros de temperatura constante para el piso posterior
Marco exterior
Estructura de soldadura de tubería cuadrada, viga en L, acero de canal, piezas de doblado, placa corrugada, etc.
Sistema de purificación
- Filtro de capa superior: Retardante de llama 600G
- Filtro de capa de piso: hecho de fibra de vidrio (verde)
- Filtro de salida de aire: algodón de filtro tipo M, sin cubierta de filtro
Sistema de calentamiento
El quemador tipo G20 ofrece un valor de calentamiento máximo de 180,000kcal/kg con acero inoxidable de alta calidad SUS304, con 4 conductos de escape y tapa de lluvia.
- Sistema de cámara Compuesto por 2 piezas de lámina o placa de aislamiento EPS resistente a la llama de 50mm de espesor (2200×2500 mm) y ventana de observación de vidrio templado de 6mm (1150×550 mm)
- Cámara de seguridad de voladura o detonación Compuesto por un panel de pared EPS de 50mm de espesor en cada lado, con bloqueo de presión y ventana de observación.
- Cámara de mantenimiento Compuesto por 2 piezas de lámina o placa de pared aislante EPS de 50mm (2200×2600 mm), con bloqueo de presión y ventilaciones
- Suministro de aire y conducto de escape Con suficiente conducto de transferencia 2 entradas de aire adicionales tapa de lluvia 4 conductos de escape de aire amortiguador de gravedad
- Sellado 1. Soldado con placa corrugada exterior de dos caras y placa o lámina de aislamiento resistente a la llama EPS50mm de espesor
2. La placa corrugada de una sola cara se utiliza en la parte no ventilada - Carril guía telescópico Puede ser operado manualmente por 2 trabajadores
- Sistema de iluminación Estándar australiano con 8 luces laterales
- Sistema de control eléctrico Sistema de control eléctrico estándar australiano, con arranque estrella triángulo y manómetro
