Solicite un presupuesto

Equipo de perforación frontal de dos plumas/brazos

  • Dimensiones (L×An×Al): 13000×2200×2400/3100mm
  • Peso: Aprox. 22000kg
  • Máx. gradeabilidad: 25%(14°)
  • Rango de sección transversal: 16-68m²

El equipo de perforación frontal KJ421 es uno de los equipos para minería y túneles emblema por parte de KAISHAN, siendo este equipo de perforación un jumbo para perforación de dos brazos o plumas diseñado para perforar barrenos verticales, inclinados y horizontales y orificios. Es ideal para su uso en aplicaciones de minería y túneles con secciones transversales de 16m² a 68m².

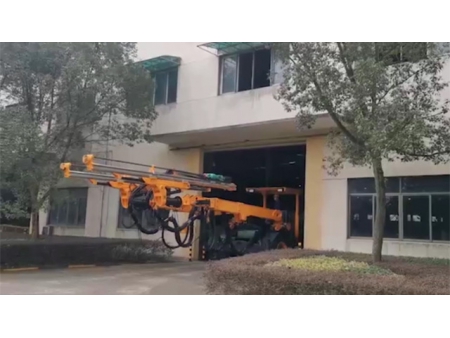

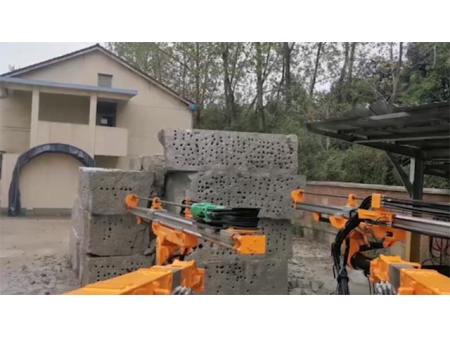

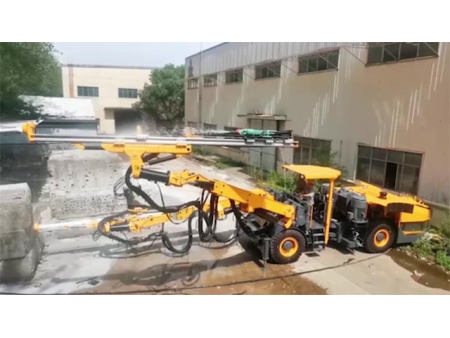

Video

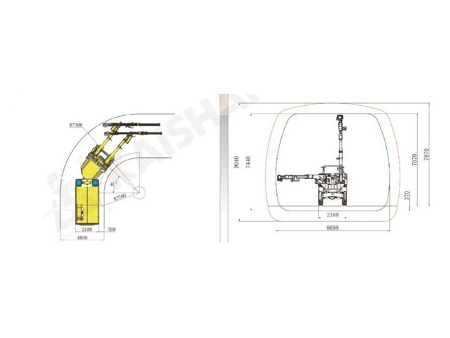

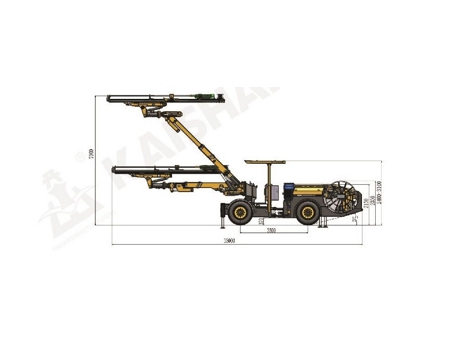

Diagrama de estructura
Especificaciones técnicas
Dimensiones y peso
Longitud 13000mm
Ancho 2200mm
Altura 2400/3100mm
Peso Aprox. 22000kg
Velocidad de desplazamiento en terreno llano  10km/h
Gradeabilidad máxima 25%(14°)
Protección de seguridad
Nivel de ruido < 100dB(A)
Techo de seguridad de elevación Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire 1×JN11  Consumo de aceite de lubricación  2×180-250g/h
Capacidad del compresor de aire  1.55m/min
Presión 8bar  Bomba de agua 1×CRI10-22
Consumo de aire de lubricación  2×0.3m/min  Potencia 7.5kW
Capacidad de la bomba de agua  10m³/h
Chasis
Motor diesel Cummins QSB3.9-C125 /93kW/2200rpm  Frenado de desplazamiento  Freno tipo húmedo
Purificación de gases de escape  Catalizador de escape  Frenado de estacionamiento  Freno mecánico
Sistema de accionamiento  Convertidor de par hidráulico caja de cambios  Tanque de combustible  120L
Sistema de perforación
Taladro de roca (drifter)  2×HC95LM
Potencia de impacto  21kW
Flujo de impacto  100-120L/min
Presión de impacto 180-200bar
Frecuencia de impacto  54-62Hz
Par 764Nm
Rotación de la viga 360°
Extensión de alimentación  1600mm
Modelo de pluma de perforación  K40
Forma de la pluma de perforación  Paralelismo automático
Extensión de la pluma  1800mm
Unidad de potencia hidráulica eléctrica
Motor  2×75kW Motor 3-fase
Impacto/alimentación/posicionamiento  Bomba de pistón axial de desplazamiento variable
Rotación Bomba de engranajes
Finura del filtro  10µ
Depósito de aceite hidráulico  400L
Enfriador hidráulico  Enfriador de aire
Voltaje de trabajo  380V
Frecuencia  50Hz
Método de inicio  Star/delta
Carrete de cable  1×CRC1016
Longitud del cableado del carrete  100m
