Solicite un presupuesto

Equipo de perforación asistido por ordenador

  • Dimensiones (L×An×Al): 11250×1850×2500/2900mm
  • Peso: 12500kg
  • Máx. gradeabilidad: 25%(14°)
  • Rango de sección transversal: 12-35m²

Uno de nuestros equipos más apreciados por los clientes es este equipo de perforación frontal, el cual es un equipo de perforación inteligente asistido por computadora adecuado para la perforación de barrenos de voladura en minería de roca dura y túneles con secciones transversales de 12-35 m².

Video

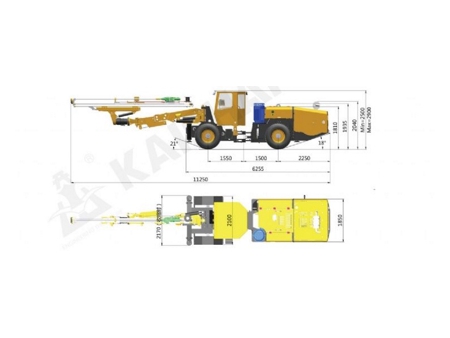

Diagrama de estructura
Especificaciones técnicas
Dimensiones y peso   Sistema de perforación
Longitud 11250mm Taladro de roca (drifter)  HC50/R38  HC95SA/R38 HC95LM/R38
Ancho 1850mm   Potencia de impacto  13kW  20kW 24kW
Altura 2500/2900mm Presión de impacto 130bar  165-200bar 180-200bar
Peso 12500kg   Presión rotatoria máxima  150bar  210bar 210bar
Velocidad de desplazamiento  10km/h    Frecuencia de impacto  62Hz  62Hz 62Hz
Máx. gradeabilidad 25%(14°) Par 325Nm 597Nm 764Nm
Protección de seguridad     Diámetro del orificio  32-76mm  42-102mm 42-102mm
Nivel de ruido <100dB(A)  Rotación de la viga  360°
Techo de seguridad de elevación FOPS&ROPS  Extensión de alimentación  1600mm
Sistema de seguridad de elevación     Modelo  K26F
Compresor de aire 1×JN4    Forma de la pluma de perforación  Paralelismo automático
Capacidad del compresor de aire  0.5m3/min  Extensión de la pluma (emparejamiento)  1200mm
Presión 6-8bar   Unidad de potencia hidráulica eléctrica
Dispositivo de lubricación de vástago  Bomba electrónica de lubricación por pulsos  Motor  45kW 55kW 75kW
Consumo de aire de lubricación  0.3m3/min  Impacto/alimentación/posicionamiento  Bomba de pistón axial de desplazamiento variable
Consumo de aceite de lubricación  180-250g/h  Rotación Bomba de engranajes
Bomba de agua 1×CR3  1×CR5 Finura del filtro  10μ
Potencia  1.5kW 5.5kW Depósito de aceite hidráulico  240L
Capacidad de la bomba de agua 3m3/h  6m3/h Enfriador hidráulico  Enfriador de agua
Chasis     Voltaje de trabajo  380V
Motor diesel 60kW,2200rpm  Frecuencia 50Hz
  QSB3.9-C80-31 Método de inicio  Star/delta
Purificación de gases de escape  Catalizador de escape  Carrete de cable  1×F440
Sistema de accionamiento  Sistema hidráulico cerrado para la conducción en cuatro ruedas Longitud del cableado del carrete  100m
        80m
Ángulo de giro  Giro del eje trasero: ±6°  Especificaciones del cable  3×35 3G6  3×50 3G6
Neumáticos 11.00-20 / / / /
Mecanismo de dirección  Ángulo de dirección articulado: ±40°  / / /
Frenado de estacionamiento  Freno multidisco húmedo del reductor  / / /
Frenado de desplazamiento  Freno hidráulico de dos circuitos  / / /
Tanque de combustible  60L    / / / /
Características
  • El equipo de perforación frontal tiene funciones de posicionamiento automático de bulones, control automático del proceso de perforación de rocas, lubricación centralizada, alarma de falla y apagado automático; Además, los parámetros de perforación se mostrarán en tiempo real para que el operador pueda realizar el control remoto del equipo de perforación;
  • Con la verificación de contraseña, es posible descargar y almacenar los parámetros operativos, que se pueden utilizar como base para la modificación y mejora del equipo de perforación frontal;
  • Una robusta pluma universal proporciona una cobertura de forma óptima, además el potente chasis articulado con transmisión de tracción a las cuatro ruedas garantiza maniobras estables y seguras con alta flexibilidad en túneles de construcción pequeños y estrechos;
  • Nuestro equipo de perforación hidráulico para túneles, el modelo KJ311E, viene equipado con un martillo perforador hidráulico de alta frecuencia de Montabert, Francia, diseñado para trabajar con presiones medias y bajas. Este incluye un pistón escalonado que eleva la fiabilidad y minimiza los costos de mantenimiento de manera notable.
  • Dispone de una unidad de control de potencia de Montabert que facilita el ajuste automático de la presión de impacto y cuenta con una función anti atascos, asegurando perforaciones precisas y eficientes.
  • Utiliza un brazo de perforación de diseño lineal cartesiano, que mantiene el paralelismo automáticamente con la posición inicial, favoreciendo un posicionamiento rápido y preciso para la perforación.
  • Incorpora un dispositivo de frenado automático y un sistema de limpieza para los residuos del agujero, deteniendo automáticamente el equipo al finalizar la perforación y reduciendo así el tiempo de trabajo.
  • Cuenta con un compresor de aire de tornillo Kaishan, integrado directamente, que asegura un funcionamiento suave y un mantenimiento sencillo, además de contribuir al ahorro energético y la reducción de contaminantes, mejorando el entorno laboral y la salud del operario.
  • Está equipado con un motor diésel Cummins y un sistema de freno de marcha de disco húmedo múltiple de doble circuito, complementado con un sistema de freno de estacionamiento de disco múltiple, lo que brinda una doble seguridad en el frenado.
  • Su amplio espacio de trabajo asegura una excelente visibilidad para el operario, y el equipo viene con un techo de seguridad elevable y múltiples funciones automáticas para optimizar la operación.
