Materiales para polvos metálicos Fabricante

Materiales para polvos metálicos

Solicite un presupuesto

Nosotros: http://filling-lines.com.ar/1-6-auger-powder-filling-machine.html

Utilizamos polvos de hierro, acero inoxidable y aleaciones, así como polvos metálicos marca Hoganas, como materia prima. Gracias a la elevada pureza y buena compresibilidad de las materias primas utilizadas, nuestras piezas fabricadas por metalurgia de polvos poseen mayor resistencia, mejor dureza y mayor resistencia al desgaste; también se caracterizan por tener un tamaño y apariencia más estables. Además, contamos con grandes reservas de materiales y proveedores confiables; esto nos permite alcanzar una productividad elevada.

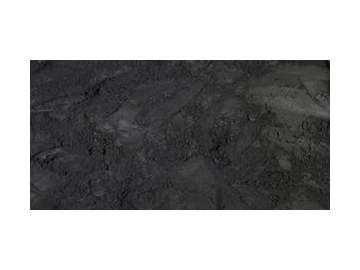

Materiales a base de hierro
Composición del material: Fe, C

Grado del metal	Propiedades de tensión			Densidad
	Tensión de rotura	Límite de elasticidad (0.2%)	Elongación (25.4 mm)	Densidad
	MPa	MPa	%	g/cm3
F-0000-10	120	90	1.5	6.1
F-0000-15	170	120	2.5	6.7
F-0000-20	260	170	7.0	7.3
F-0005-10	170	120	＜1	6.1
F-0005-20	220	160	1.0	6.6
F-0005-25	260	190	1.5	6.9
F-0005-50HT	410	(D)	＜0.5	6.6
F-0005-60HT	480		＜0.5	6.8
F-0005-70HT	550		＜0.5	7.0
F-0008-20	200	170	＜0.5	5.8
F-0008-25	240	210	＜0.5	6.2
F-0008-30	290	240	＜1.0	6.6
F-0008-35	390	260	1.0	7.0
F-0008-50HT	450		＜0.5	6.3
F-0008-65HT	520		＜0.5	6.6
F-0008-75HT	590		＜0.5	6.9
F-0008-85HT	660		＜0.5	7.1

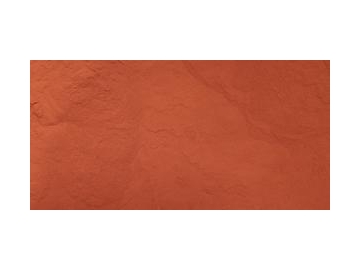

Composición del material: Fe, Cu, C

Grado del metal	Propiedades de tensión			Densidad
	Tensión de rotura	Límite de elasticidad (0.2%)	Elongación (25.4 mm)	Densidad
	MPa	MPa	%	g/cm3
FC-0200-15	170	140	1.0	6.0
FC-0200-18	190	160	1.5	6.3
FC-0200-21	210	180	1.5	6.6
FC-0200-24	230	200	2.0	6.9
FC-0205-30	240	240	< 1.0	6.0
FC-0205-35	280	280	< 1.0	6.3
FC-0205-40	340	310	< 1.0	6.7
FC-0205-45	410	340	< 1.0	7.1
FC-0205-60HT	480		< 0.5	6.2
FC-0205-70HT	550		< 0.5	6.5
FC-0205-80HT	620	(D)	< 0.5	6.8
FC-0205-90HT	690		< 0.5	7.0
FC-0208-30	240	240	< 1.0	5.8
FC-0208-40	340	310	< 1.0	6.3
FC-0208-50	410	380	< 1.0	6.7
FC-0208-60	520	450	< 1.0	7.2
FC-0208-50HT	450		< 0.5	6.1
FC-0208-65HT	520		< 0.5	6.4
FC-0208-80HT	620	(D)	< 0.5	6.8
FC-0208-95HT	660	720	< 0.5	7.1
FC-0505-30	300	250	< 0.5	5.8
FC-0505-40	400	320	< 0.5	6.3
FC-0505-50	490	390	< 1.0	6.7
FC-0508-40	400	340	< 0.5	5.9
FC-0508-50	470	410	< 0.5	6.3
FC-0508-60	570	480	< 1.0	6.8
FC-0808-45	380	340	< 0.5	6.0
FC-1000-20	210	180	< 1.0	6.0

Composición del material: Fe, Cu, C, Ni

Grado del metal	Propiedades de tensión			Densidad
	Tensión de rotura	Límite de elasticidad (0.2%)	Elongación (25.4 mm)	Densidad
	MPa	MPa	%	g/cm3
FN-0200-15	170	120	3.0	6.6
FN-0200-20	240	170	5.0	7.0
FN-0200-25	280	210	10.0	7.3
FN-0205-20	280	170	1.5	6.6
FN-0205-25	340	210	2.5	6.9
FN-0205-30	410	240	4.0	7.2
FN-0205-35	480	280	5.5	7.4
FN-0205-80HT	620		< 0.5	6.6
FN-0205-105HT	830		< 0.5	6.9
FN-0205-130HT	1000	(D)	< 0.5	7.1
FN-0205-155HT	1100		< 0.5	7.2
FN-0205-180HT	1280		< 0.5	7.4
FN-0208-30	310	240	1.5	6.7
FN-0208-35	380	280	1.5	6.9
FN-0208-40	480	310	2.0	7.1
FN-0208-45	550	340	2.5	7.3
FN-0208-50	620	380	3.0	7.4
FN-0208-80HT	620		< 0.5	6.7
FN-0208-105HT	630		< 0.5	6.9
FN-0208-130HT	1000	(D)	< 0.5	7.0
FN-0208-155HT	1170		< 0.5	7.2
FN-0208-180HT	1340		< 0.5	7.4
FN-0405-25	280	210	< 1.0	6.5
FN-0405-35	410	280	3.0	7.0
FN-0405-45	620	340	4.5	7.4
FN-0405-80HT	590		< 0.5	6.5
FN-0405-105HT	760		< 0.5	6.8
FN-0405-130HT	930	(D)	< 0.5	7.0
FN-0405-155HT	1100		< 0.5	7.3
FN-0405-180HT	1280		< 0.5	7.4
FN-0408-34	310	280	1.0	6.5
FN-0408-45	450	340	1.0	6.9
FN-0408-55	550	410	1.0	7.2

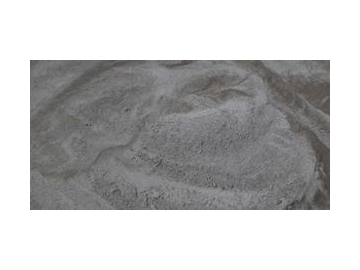

Material de acero inoxidable

Grado del metal	Propiedades de tensión			Densidad
	Tensión de rotura	Límite de elasticidad (0.2%)	Elongación (25.4 mm)	Densidad
	MPa	MPa	%	g/cm3
SS-303L-12	270	120	17.5	6.6
SS-303L-15	330	170	20.0	6.9
SS-304L-13	300	120	23.0	6.6
SS-303L-18	390	180	26.0	6.9
SS-316L-15	280	140	18.5	6.6
SS-316L-22	390	210	21.0	6.9
