A continuación, se encuentra el gráfico y tabla de medidas de conexión de las series de NMRV de motorreductores.

(1) Dimensiones de brida de externa NMRV

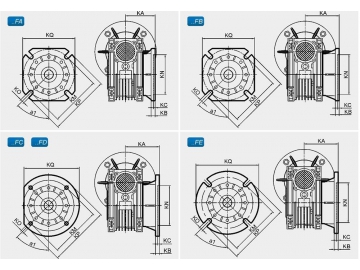

Gráfico de dimensiones

Tabla de dimensiones FA:

NMRV	FA
NMRV	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
030	45°	54.5	6	4	68	50	6.5(n=4)	80	70
040	45°	67	7	4	75	60	9 (n=4)	110	95
050	45°	90	9	5	85	70	11(n=4)	125	110
063	45°	82	10	6	150	115	11(n=4)	180	142
075	45°	111	13	6	165	130	14(n=4)	200	170
090	45°	111	13	6	175	152	14(n=4)	210	200
110	45°	139	15	6	230	170	14(n = 8)	280	260
130	45°	140	15	6	255	180	16(n = 8)	320	290
150	22.5°	155	15	6	255	180	16(n = 8)	320	290

Tabla de dimensiones FB:

NMRV	FB
NMRV	a1	KA	KB	KC	KM	KNh8	KO	KP	KQ
030	--	--	--	--	--	--	--	--	--
040	45°	97	7	4	75	60	9 (n =4)	110	95
050	45°	120	9	5	85	70	11(n=4)	125	110
063	45°	112	10	6	150	115	11(n=4)	180	142
075	45°	90	13	6	130	110	11(n=4)	160	--
090	45°	122	18	6	215	180	14(n:4)	250	--
110	--	--	--	--	--	--	--	--	--
130	--	--	--	--	--	--	--	--	--
150	--	--	--	--	--	--	--	--	--

Tabla de dimensiones FC:

NMRV	FC
NMRV	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
040	45°	80	9	5	115	95	9.5(n=4)	140	--
050	45°	89	10	5	130	110	9.5(n=4)	160	--
063	45°	98	10	5	165	130	11(n=4)	200	--
090	45°	110	17	6	165	130	11(n=4)	200	--

Tabla de dimensiones FD:

NMRV	FD
NMRV	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
040	45°	58	12	5	100	80	9(n=4)	120	--
050	45°	72	14.5	5	115	95	11(n=4)	140	--
063	45°	107	10	5	165	130	11(n=4)	200	--
090	45°	151	13	6	175	152	14(n=4)	210	--

Tabla de dimensiones FE:

NMRV	FE
NMRV	a1	KA	KB	KC	KM	KNH8	KO	KP	KQ
040	--	--	--	--	--	--	--	--	--
050	--	--	--	--	--	--	--	--	--
063	45°	80.5	16.5	5	130	110	--	160	--
090	--	--	--	--	--	--	--	--	--

(2) Dimensiones de brida de salida de NMRV..IEC

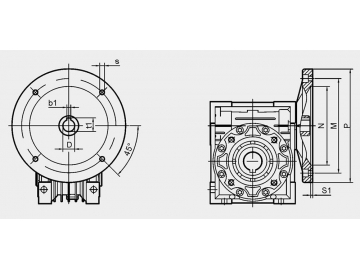

Gráfico de dimensiones

Tabla de dimensiones:

NMRV	PAM--IEC	N(H8)		M		P		S		b1	t1	s1	i (velocidad)
		N(H8)		M		P		S					5	7.5	10	15	20	25	30	40	50	60	80	100
		B5	B14	B5	B14	B5	B14	B5	B14				D(F8)
025	56B14	--	50	--	65	--	80	--	6	3	10.4	4	9	9	9	9	9	9	9	9	9	9	--	--
030	56B5/B14	80	50	100	65	120	80	6.5	5.5	3	10.4	4	9	9	9	9	9	9	9	9	9	9	9	--
030	63B5/B14	95	60	115	75	140	90	9	5.5	4	12.8	4	11	11	11	11	11	11	11	11	11	--	--	--
040	56B5/B14	80	50	100	65	120	80	6.5	5.5	3	10.4	4	--	--	--	--	--	--	--	--	9	9	9	9
	63B5/B14	95	60	115	75	140	90	9	5.5	4	12.8	4	11	11	11	11	11	11	11	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	9	7	5	16.3	5	14	14	14	14	14	14	14	14	--	--	--	--
050	63B5/B14	95	60	115	75	140	90	9	5.5	4	12.8	5	--	--	--	--	--	--	--	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	9	7	5	16.3	5	14	14	14	14	14	14	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	19	19	19	19	19	19	19	19	--	--	--	--
063	71B5/B14	110	70	130	85	160	105	9	7	5	16.3	5	--	--	--	--	--	--	--	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	--	19	19	19	19	19	19	19	19	19	19	19
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	--	24	24	24	24	24	24	--	--	--	--	--
075	71B5	110	--	130	--	160	--	9	7	5	16.3	5	--	--	--	--	--	--	--	--	14	14	14	14
	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	--	--	--	--	--	--	19	19	19	19	19	19
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	--	24	24	24	24	24	24	24	--	--	--	--
	100B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	--	28	28	28	--	--	--	--	--	--	--	--
	112B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	--	28	--	--	--	--	--	--	--	--	--	--
090	80B5/B14	130	80	165	100	200	120	11	7	6	21.8	5	--	--	--	--	--	--	--		19	19	19	19
	90B5/B14	130	95	165	115	200	140	11	9	8	27.3	5	--	--	--	--	--	24	24	24	24	24	--	--
	100B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	--	28	28	28	28	28	28	--	--	--	--	--
	112B5/B14	180	110	215	130	250	160	13	9	8	31.3	5.5	--	28	28	28	28	--	--	--	--	--	--	--
110	80B5	130	--	165	--	200	--	11	7	6	21.8	6	--	--	--	--	--	--	--	--	--	--	19	19
	90B5	130	--	165	--	200	--	11	9	8	27.3	6	--	--	--	--	--	--	24	24	24	24	24	24
	100B5	180	--	215	--	250	--	13	9	8	27.3	6	--	28	28	28	28	28	28	28	28	28	--	--
	112B5	180	--	215	--	250	--	13	9	8	31.3	6	--	28	28	28	28	28	28	--	--	--	--	--
	132B5	230	--	265	--	300	--	13	--	10	41.3	6	--	38	38	38	38	--	--	--	--	--	--	--

(3) Dimensiones de brida interna de NMRV..NEMA 48C~145TC y 182TC-215TC

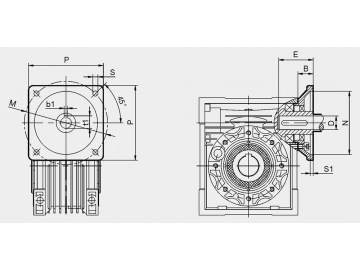

Gráfico de dimensiones

Tabla de dimensiones:

NMRV	NEMA Flange	B	D	E	b1	t1	M	N	P	Q	S	S1
030	48C	1.03	0.500	1.66	0.130	0.560	3.750	3.0	5.7	0.433	0.320	0.177
040	56C	1.15	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
050	56C	1.15	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
063	56C	1.22	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
	143TC	1.22	0.875	2.12	0.188	0.963	5.875	4.5	6.5	0.433	0.413	0.177
	145TC
075 090	56C	1.50	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
	143TC	1.50	0.875	2.12	0.188	0.963	5.875	4.5	6.5	0.433	0.413	0.177
	145TC
	182TC	1.50	1.125	2.62	0.250	1.240	7.250	8.5	9.0	0.472	0.551	0.197
	184TC
110 130	56C	1.89	0.625	2.06	0.188	0.713	5.875	4.5	6.5	0.433	0.413	0.177
	143TC	1.89	0.875	2.12	0.188	0.963	5.875	4.5	6.5	0.433	0.413	0.177
	145TC
	182TC	1.89	1.125	2.62	0.250	1.240	7.250	8.5	9.0	0.472	0.551	0.197
	184TC
	213TC	1.89	1.375	3.12	0.312	1.517	7.250	8.5	9.0	0.472	0.551	0.197
	215TC
150	182TC	1.33	1.125	2.62	0.250	1.240	7.250	8.5	9.0	0.472	0.551	0.197
	184TC
	213TC	1.33	1.375	3.12	0.312	1.517	7.250	8.5	9.0	0.472	0.551	0.197
	215TC

(4) Dimensiones de brida interna de servo motor NMRV..ST

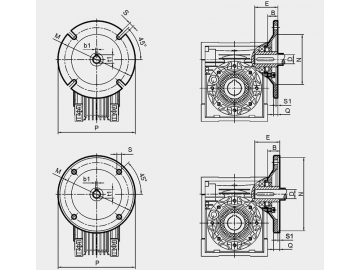

Gráfico de dimensiones

Tabla de dimensiones:

NMRV	P	B	Dh7	E	b1	t1	M	N	S	S1
040	60	35	14	30	5	16.3	70	50	5.5	4
050	60	35	14	30	5	16.3	70	50	5.5	4
	80	28	19	35	6	21.8	90	70	6	5
	90	30	16	35	5	18.3	100	80	6.5	5
	110	26	19	55	6	21.8	130	95	9	6
	130	32	22	57	6	24.8	145	110	9	6
063	60	40	14	30	5	16.3	70	50	5.5	4
	80	21	19	35	6	21.8	90	70	6	5
	90	21	16	35	5	18.3	100	80	6.5	5
	110	46	19	55	6	21.8	130	95	9	6
	130	40	22	57	6	24.8	145	110	9	6
075	110	47	19	55	6	21.8	130	95	9	6
	130	40	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
090	110	47	19	55	6	21.8	130	95	9	6
	130	40	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
110	130	38	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
	180	38	35	65	10	38.3	200	114.3	13.5	6
130	130	38	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
	180	38	35	65	10	38.3	200	114.3	13.5	6
150	130	38	22	57	6	24.8	145	110	9	6
	150	38	28	58	8	31.3	165	130	11	6
	180	38	35	65	10	38.3	200	114.3	13.5	6
215TC
