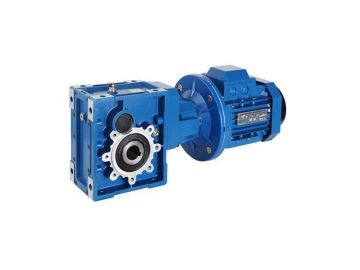

Dimensiones externas de reductores de velocidad de engranajes BKM
Solicite un presupuesto
A continuación, encontrará un gráfico y table de las dimensiones externas de la serie de motores eléctricos y reductores de engranaje BKM.
(1) BKM..2..IEC y BKM..3..IEC

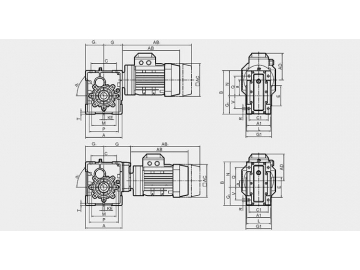

Gráfico de dimensiones externas: Tabla de dimensiones externas:
BKM | C | A | B | G | g3 | a | C1 | KE | a2 | L | G1 | M | Eh8 | A1 | R | P | Q | N | T | V | kg |
0502 | 80 | 120 | 155 | 132.5 | 60 | 57 | 70 | 4-M8*12 | 45° | 87 | 92 | 85 | 70 | 85 | 8.5 | 100 | 75 | 95 | 8 | 40 | 4.5 |
0503 | 80 | 120 | 155 | 148 | 60 | 21.5 | 70 | 4-M8*12 | 45° | 87 | 92 | 85 | 70 | 85 | 8.5 | 100 | 75 | 95 | 8 | 40 | 5 |
0632 | 100 | 144 | 174 | 143.5 | 72 | 64.5 | 85 | 7-M8*14 | 45° | 106 | 112 | 95 | 80 | 103 | 8.5 | 110 | 80 | 102 | 9 | 50 | 6.3 |
0633 | 100 | 144 | 174 | 169 | 72 | 29 | 85 | 7-M8*14 | 45° | 106 | 112 | 95 | 80 | 103 | 8.5 | 110 | 80 | 102 | 9 | 50 | 7 |
0752 | 120 | 172 | 205 | 174 | 86 | 74.5 | 90 | 7-M8*16 | 45° | 114 | 120 | 115 | 95 | 112 | 11 | 140 | 93 | 119 | 10 | 60 | 9.9 |
0753 | 120 | 172 | 205 | 203 | 86 | 30.5 | 90 | 7-M8*16 | 45° | 114 | 120 | 115 | 95 | 112 | 11 | 140 | 93 | 119 | 10 | 60 | 10.9 |
0902 | 140 | 206 | 238 | 192 | 103 | 88 | 100 | 7-M10*22 | 45° | 134 | 140 | 130 | 110 | 130 | 13 | 160 | 102 | 135 | 11 | 70 | 13.9 |
0903 | 140 | 206 | 238 | 220 | 103 | 44 | 100 | 7-M10*22 | 45° | 134 | 140 | 130 | 110 | 130 | 13 | 160 | 102 | 135 | 11 | 70 | 14.9 |
1102 | 170 | 255 | 295 | 241.5 | 127.5 | 108 | 115 | 7-M10*25 | 45° | 148 | 155 | 165 | 130 | 144 | 14 | 185 | 125 | 167.5 | 16 | 85 | 28 |
1103 | 170 | 255 | 295 | 271.5 | 127.5 | 52 | 155 | 7-M10*25 | 45° | 148 | 155 | 165 | 130 | 144 | 14 | 185 | 125 | 167.5 | 16 | 85 | 30 |
Nota: el peso del motor eléctrico no está incluido en la información (kg).
(2) BKM..2..MV y BKM..3..MV

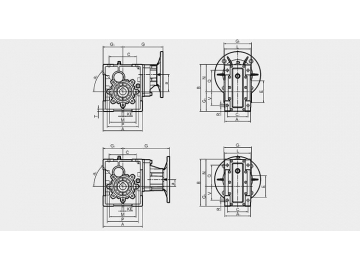

Gráfico de dimensiones externas: Tabla de dimensiones externas BKM..3..MV
ABKM | C | A | B | G | G3 | a | C1 | KE | a2 | L | G1 | M | Eh8 | A1 | R | P | Q | N | T | V |
0502 | 80 | 120 | 155 | 61 | 60 | 57 | 70 | 4-M8*12 | 46° | 87 | 92 | 85 | 70 | 85 | 8.5 | 100 | 75 | 95 | 8 | 40 |
0503 | 80 | 120 | 155 | 95 | 60 | 21.5 | 70 | 4-M8*12 | 45° | 87 | 92 | 86 | 70 | 85 | 8.5 | 100 | 75 | 95 | 8 | 40 |
0632 | 100 | 144 | 174 | 72 | 72 | 64.5 | 85 | 7-M8*14 | 45。 | 106 | 112 | 95 | 80 | 103 | 8.5 | 110 | 80 | 102 | 9 | 50 |
0633 | 100 | 144 | 174 | 106 | 72 | 29 | 85 | 7-M8*14 | 45° | 106 | 112 | 95 | 80 | 103 | 8.5 | 110 | 80 | 102 | 9 | 50 |
0752 | 120 | 172 | 205 | 87 | 86 | 74.5 | 90 | 7-M8*16 | 45。 | 114 | 120 | 115 | 95 | 112 | 11 | 140 | 93 | 119 | 10 | 60 |
0753 | 120 | 172 | 205 | 126 | 86 | 30.5 | 90 | 7-M8*16 | 45。 | 114 | 120 | 115 | 95 | 112 | 11 | 140 | 93 | 119 | 10 | 60 |
0902 | 140 | 206 | 238 | 104 | 103 | 88 | 100 | 7-M10*22 | 45° | 134 | 140 | 130 | 110 | 130 | 13 | 160 | 102 | 135 | 11 | 70 |
0903 | 140 | 206 | 238 | 143 | 103 | 44 | 100 | 7-M10*22 | 45° | 134 | 140 | 130 | 110 | 130 | 13 | 160 | 102 | 135 | 11 | 70 |
1102 | 170 | 256 | 296 | 127.5 | 127.5 | 108 | 115 | 7-M10*25 | 45° | 148 | 155 | 165 | 130 | 144 | 14 | 185 | 125 | 167.5 | 16 | 85 |
1103 | 170 | 255 | 296 | 177.5 | 127.5 | 52 | 155 | 7-M10*26 | 45° | 148 | 155 | 165 | 130 | 144 | 14 | 185 | 125 | 167.5 | 16 | 85 |
MV.. | 63 | 71 | 80 | 90S | 90L | 100 | 112 | 132 |
AB | 207 | 235 | 250 | 286 | 296 | 320 | 360 | 410 |
AB1 | 267 | 305 | 320 | 370 | 370 | 400 | 440 | 507 |
AC | 120 | 130 | 145 | 160 | 160 | 185 | 200 | 245 |
AD | 104 | 107 | 115 | 122 | 122 | 137 | 155 | 180 |
(3) BKM..2..STM.. y BKM..3..STM..

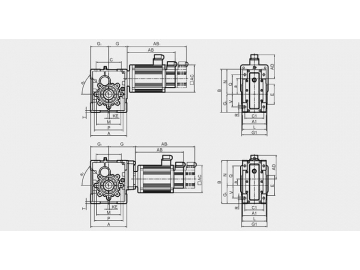

Gráfico de dimensiones externas: Tabla de dimensiones externas:
STM | AC | AD | M006 | M013 | M020 | M024 | M035 | M040 | M050 | M060 | M077 | |||||||||
AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | |||
60 | 60 | 76 | 142 | 190 | 167 | 215 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
80 | 80 | 86 | - | - | 154 | 194 | - | - | 181 | 221 | 209 | 249 | 221 | 261 | - | - | - | - | - | - |
90 | 86.6 | 89.3 | - | - | - | - | - | - | 180 | 228 | 202 | 250 | 212 | 260 | - | - | - | - | - | - |
110 | 110 | 103 | - | - | - | - | 159 | 263 | - | - | - | - | 222 | 274 | 234 | 308 | 242 | 274 | - | - |
130 | 130 | 113 | - | - | - | - | - | - | - | - | - | - | 196 | 253 | 201 | 258 | 209 | 266 | 222 | 279 |
150 | 150 | 123 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
180 | 180 | 138 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
STM | M100 | M150 | M172 | M180 | M190 | M215 | M230 | M270 | M350 | M480 | ||||||||||
AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | AB | AB1 | |
130 | 234 | 286 | 271 | 352 | - | - | - | - | - | - | - | - | ||||||||
150 | - | - | 260 | 333 | - | - | 278 | 351 | - | - | - | - | 308 | 381 | 332 | 405 | 308 | 381 | 332 | 405 |
180 | - | - | - | - | 256 | 328 | - | - | 252 | 334 | 273 | 345 | - | - | 292 | 364 | 322 | 394 | 376 | 448 |
Nota:AB significa que la máquina no está equipada con un freno de cinta, mientras que AB1 significa que la máquina cuenta con el freno de cinta. M006 indica que el par del servo motor es 0.6N.m. Las dimensiones de BKM..MV.. se puede utilizar como referencia de otras dimensiones de esta máquina.
(4) BKM..2..HS (izquierda) y BKM..3..HS (derecha)

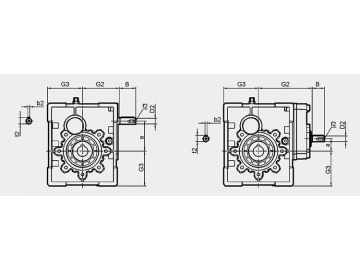

Gráfico de diemnsiones externas: Outline dimension table
BKM | B | Dj6 | g2 | g3 | a | b2 | t2 | f2 |
0502 | 23 | 11 | 65 | 60 | 57 | 4 | 12.5 | - |
0503 | 23 | 11 | 100 | 60 | 21.5 | 4 | 12.5 | - |
0632 | 30 | 14 | 76 | 72 | 64.5 | 5 | 16 | M6 |
0633 | 23 | 11 | 111 | 72 | 29 | 4 | 12.5 | - |
0752 | 40 | 16 | 91 | 86 | 74.5 | 5 | 18 | M6 |
0753 | 30 | 14 | 132 | 86 | 30.5 | 5 | 16 | M6 |
0902 | 40 | 19 | 107 | 103 | 88 | 6 | 21.5 | M6 |
0903 | 30 | 14 | 146 | 103 | 44 | 5 | 16 | M6 |
1102 | 50 | 24 | 132 | 127.5 | 108 | 8 | 27 | M6 |
1103 | 40 | 19 | 181 | 127.5 | 52 | 6 | 21.5 | M6 |
(5) Eje de salida hueco BKM..

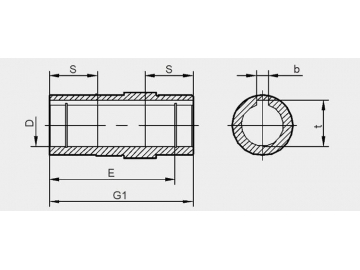

Gráfico de dimensiones externas: Tabla de dimensiones externas:
BKM | S | E | G1 | DH8 | b | t |
050 | 30 | 77 | 92 | 20 | 6 | 22.8 |
24 | 8 | 27.3 | ||||
25 | 8 | 28.3 | ||||
063 | 36 | 97 | 112 | 25 | 8 | 28.3 |
28 | 8 | 31.3 | ||||
30 | 8 | 33.3 | ||||
075 | 40 | 105 | 120 | 28 | 8 | 31.3 |
30 | 8 | 33.3 | ||||
35 | 10 | 38.3 | ||||
090 | 45 | 122 | 140 | 35 | 10 | 38.3 |
38 | 10 | 41.3 | ||||
40 | 12 | 43.3 | ||||
110 | 50 | 131 | 155 | 40 | 12 | 43.3 |
