Molino de Bolas con Agitador Vertical Tipo Húmedo
Integrando características de molino de arena y de torre, el molino de bolas con agitador vertical tipo húmedo SJM tiene una alta eficiencia, bajo nivel de ruido, es de fácil operación, conveniente para su mantenimiento entre otras ventajas. Este molino puede ser usado para la molienda ultrafina de materiales y lodos obteniendo una excelente fluidez.
Durante los procesos en los que el tamaño de las partículas de material a tratar es mayor a 325 mesh, estás pueden alcanzar un tamaño promedio por debajo 0.6μm (95% de las partículas tienen un tamaño menor de 0,2 μm) en solo dos ciclos
Especificaciones
Modelo | SJM80 | SJM180 | SJM300 | SJM 500 | SJM 1000 | SJM1800 | SJM 3600 | ||||
Host Power (kw ) | 22 | 37 | 75 | 132 | 160 | 200-220 | 315-355 |
| |||
Velocidad del Eje(r/min) | >300 | >300 | >300 | >300 | >300 | >300 | >300 |
| |||
Volumen (L) | 80 | 180 | 300 | 500 | 1000 | 1800 | 3600 |
| |||
Altura | 2400 | 3400 | 3650 | 4550 | 5000 | 7900 | 7985 |
| |||
Diámetro de Alimentación (mesh) | >325 | >325 | >325 | >32b | >325 | >325 | >325 |
| |||
Tamaño de Triturado (μm ) | 1.0-8.0 | ||||||||||
Rendimiento (t/h) | 0.2-0.8 | 0.4-1.0 | 0.6-1.3 | 0.8-1.8 | 1.0-2.2 | 1.2-3.6 | 1.6-5.5 | ||||
Peso (t) | 2 | 2. 8 | 4. 5 | 7, 5 | 10 | 15 | 20 | ||||
Diagrama de Flujo del Proceso

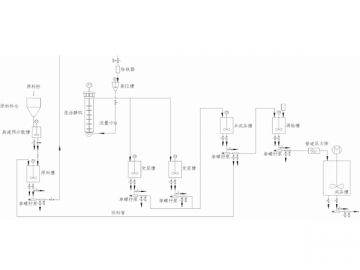

(1).Molino de bolas de tipo húmedo
：
1. Materiales en Polvo
2. Materia Prima en Silos
3. Tanque Pre-dispersor de AltaVelocidad.
4. Tanque de Alimentación
5. Bomba de Tornillo
6. Separador
7. Tanque Colector.
8. Molino de Bolas en Húmedo
9. Medidor de Caudal
10. Tanque de Lodos
11. Bomba de Tornillo
12. Tubo de Retorno de Material
13. Espacio par Producto Semi-terminado
14. Bomba de Tornillo
15. Tanque para Ajustar
16. Bomba de Tornillo
17.Pressure Screen para tuberías
18. Espacio para Producto Terminado
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.

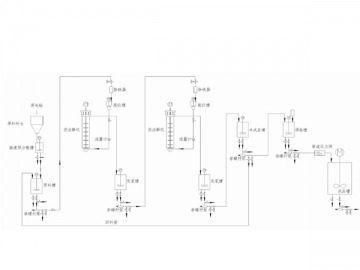

(2).Dos Máquinas en Serie
：
1. Materiales en Polvo
2. Materia Prima en Silos
3. Tanque Pre-dispersor de Alta Velocidad.
4. Tanque de Alimentación
5. Bomba de Tornillo
6. Separador
7. Tanque Colector
8. Molino de Bolas en Húmedo
9. Medidor de Caudal
10. Tanque de Lodos
11. Bomba de Tornillo
12. Tubo de Retorno de Material
13. Espacio par producto semi-terminado
14. Bomba de Tornillo
15. Tanque para Ajustar
16. Bomba de Tornillo
17. Pipeline Pressure Screen
18. Espacio para Producto Terminado
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13..
14..
15..
16..
17..
18.
13.
14.
15.
16.
17.
18.

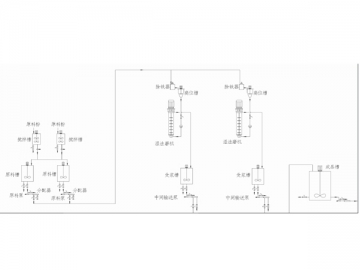

(3). Dos Máquinas en Paralelo
：
1. Material en Polvo
2. Tanque de Agitación
3. Materia Prima en Silos
4. Bomba para Materias Primas
5. Distribuidor
6. Separador
7. Tanque Colector
8. Molino de Bolas tipo Húmedo
9. Tanque de Lodos
10. Bomba de Transferencia Intermedia
11. Tanque para Producto Terminado
1.
2.
3.
4.
5.
6.
7.
8.
9..
10
11.

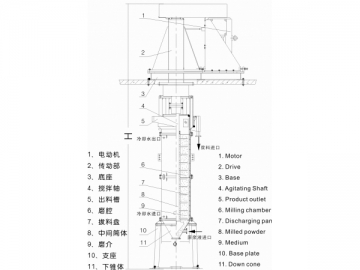

Molino de bolas con agitador vertical tipo húmedo
1. Motor
2. Tracción
3. Base
4. Eje de Agitación
5. Salida del Producto
6. Cámara de Molienda
7. Olla de Descarte
8. Cilindro Intermedio
9. Medio de Molienda
10. Soporte
11. Cono de Salida
1.
2.
3.
4.
5.
6.
7.
8.
9.
