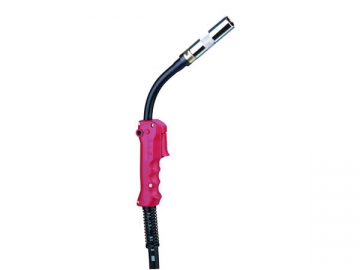

Soplete de soldadura con suministro de varilla QTB-500A (Panasonic 500A
Soplete de soldadura con suministro de varilla QTB
Parámetros técnicos
Modelo | QTB | |
Corriente nominal | CO2 | |
Gas mixto | ||
Ciclo de trabajo | 60% | |
Diámetro de cable de soldadura aplicable | 1.2 | |
Modelo
Descripción | Tamaño | Parte No. |
Pistola de soldadura unida con accesorios Panasonic (Panasonic | NS-500K-3 | |
NS-500K-4 | ||
NS-500K-5 |
Boquilla
No. | Parte No. | Descripción |
A | KA5119* | |
KA5214 |
Punta de contacto
No. | Parte No. | Descripción |
B | KB2212* | |
KB2214 | ||
KB2216 | ||
KB | ||
KB | ||
KB |
Revestimiento
No. | Parte No. | Descripción |
C | KR3212-3 | Revestimiento de acero 1.0 |
KR5216-3* | Revestimiento de acero 1.2 | |
KR5316-3 | Revestimiento de Teflón 1.2 |
Componentes
No. | Parte No. | Descripción |
1 | Q1119 | Junta de estanqueidad |
2 | KD5001 | Difusor |
3 | KE5001 | Aislador |
4 | KF5011 | Tubo frontal de pistola |
5 | KF5255 | Cuello de pistola 55° |
KF51180 | Cuello de pistola 180° | |
6 | Q508015S | Anillo O 8×1.5 |
7 | Q711* | Interruptor, OMRON |
Q721 | Interruptor, | |
8 | KJ3003 | Gatillo |
9 | Q60512 | Resorte de gatillo |
10 | KH3103 | Manija |
11 | KS3101 | Soporte del cable |
12 | KL5030 | Ensamblaje del cable |
13 | KS3201 | Soporte del cable |
14 | KH3203 | Manija posterior |
15 | Q506318 | Anillo O 6.3×1.8 |
16 | KW0001 | Ensamblaje de la manguera |
17 | KV0002 | Ensamblaje del cable de control unido con enchufe |
