Sistema de medición eléctrica DC de alta potencia DJF

Solicite un presupuesto

Nosotros: http://cgegexploration.com/8-3-5-high-power-dc-electrical-measuring-system.html

El sistema de medición eléctrica de alta potencia DJF DC consta de un rectificador de alimentación de energía (5-15kw opcional) DZ-2, un transmisor eléctrico DJF-2 DC (5-15kw opcional), uno o varios receptores eléctricos DJS-9 DC o receptores eléctricos de forma de onda DJR -2, electrodos/líneas eléctricas AB, un software de procesamiento de datos y los accesorios relacionados. Nuestro sistema de medición eléctrica DC de alta potencia se usa con frecuencia para la detección de menas y la exploración detallada de minerales metálicos y no metálicos, el estudio preciso de minerales y la exploración de recursos hídricos subterráneos.

Características

· Proporciona múltiples mecanismos de sincronización para garantizar una medición precisa y rápida, incluidos el GPS, el retraso de pulso y el reloj de cuarzo de alta precisión, que garantizan una excelente repetibilidad y consistencia.
· Su alta potencia de transmisión (5kw, 10kw y 15kw opcional) hace posible cumplir con los diversos requisitos de detección.
· El transmisor y el receptor pueden registrar automáticamente el tiempo de desplazamiento. El sistema puede registrar la corriente de alimentación y recibir un valor de potencial eléctrico de campo en un tiempo establecido, para así calcular la resistividad aparente con gran exactitud.

Especificaciones 1. Receptor eléctrico DJS-9 DC

Voltaje de medición máximo	±2.5V
Resolución de medición de voltaje	0.01mV
Precisión de medición	±1% (cuando ＞10mV) ±0.2mV (cuando 3mV~10mV)
Rango de compensación de PE	±1000mV
Modos de sincronización	GPS, reloj de cuarzo de alta precisión, software
Potencia adaptada en línea	1~60s opcional
Número de superposiciones	1~10 opcional
Tiempo de retraso	100ms ~1000ms opcional
Supresión de interferencia con una frecuencia de potencia de 50Hz	Superior a 60dB
Impedancia de entrada del instrumento	＞5 MΩ
Potencia	Batería de litio recargable 7.2V8.8Ah (alimentación continua durante 50 horas)
Volumen	240×95×240mm
Peso	1.5kg

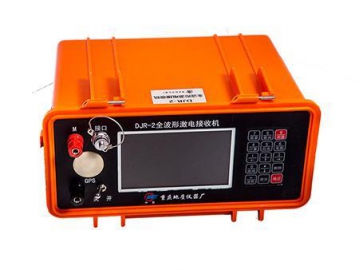

2. Receptor eléctrico DC de forma de onda DJR

Rango de voltaje de medición	±40V (32bit A/D)
Resolución de voltaje	5nV
Error de medición relativo	≤±0.2%
Impedancia de entrada del instrumento	≥50MΩ
Voltaje de protección de entrada	1000V
Pantalla	LCD de 5 pulgadas, color real y 24 bits
Capacidad de almacenamiento	8G-64G
Nivel de impermeabilidad	IP67
Temperatura de trabajo	-20 a +60℃
Volumen	240 mm×95 mm×240mm
Peso	1.5kg

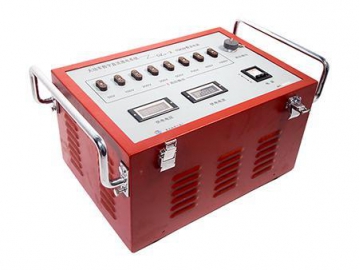

3. Rectificador de alimentación de energía DZ-2

Tipo	DZ5-2 5KW	DZ10-2 10KW
Potencia de salida máxima	5KW	10KW
Corriente de salida máxima	6A	10A
Voltaje de salida máximo	1000V
Potencia de entrada	AC 220V/50Hz
Temperatura de trabajo	10℃~ +50℃, 95%Rh
Volumen	600370340mm	600370340mm
Peso	57kg	80 Kg

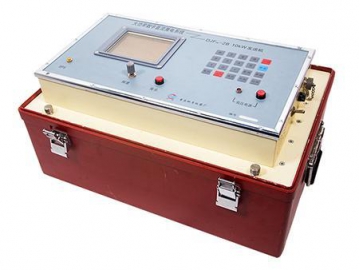

4. Generador eléctrico DC DJF-2

Tipo	DJF5-2 5KW	DJF10-2 10KW
Potencia de transmisión máxima	5KW	10KW
Corriente de alimentación máxima	6A	10A
Voltaje de alimentación máximo	±1000V
Modos de sincronización	GPS, reloj de cuarzo de alta precisión, software
Forma de la onda de salida	Onda bipolar cuadrada; relación de servicio=1:1; ancho de pulso=1~60s
Almacenamiento de datos	Por lo menos 8,000 por set; intervalo de tiempo programable; intervalo mínimo=1 min
Temperatura de trabajo	-10℃~ +45℃, 93%Rh
Volumen	580450360mm	580450360mm
Peso	22kg	22kg
