Máquina troqueladora y plegadora automática MY-1050P

Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Máquina troqueladora y plegadora automática MY-1050P
Solicite un presupuesto
  • La máquina troqueladora y plegadora automática MY-1050P se utiliza para troquelar, plegar, prensar cartón, hacer bolsas de mano, logos, tarjetas de invitación y otros embalajes dentro de la industria del embalaje. Es el equipo clave para los fabricantes de todo tipo de embalaje. También está equipada con una unidad automática de descarte de residuos, para después del troquelado.
  • El controlador programable importado PLC puede realizar el proceso de alimentación del papel, troquelado y entrega del papel, en forma automática. También cuenta con una función continua de alimentación del papel y de deccarga del mismo. El funcionamiento de la máquina es eficiente y preciso.
  • A través de la combinación perfecta de la interfaz computadora-humano y la tecnología de avanzada de la máquina, se puede efectuar el control inteligente de la misma a través de la computadora, de sensores y del sistema de control, de manera tal que el funcionamiento de la misma es impecable.
  • El innovador sistema de agarre multifunción es un avance que permite un posicionamiento preciso y perfecto.
  • La unidad de descarte es de aleación de aluminio, y es liviana, resiste el uso continuo y es de gran rendimiento. Está equipada con cerca de 300 tipos de accesorios diferentes, que se eligen según la necesidad de uso. Su ajuste es sencillo.
  • La función de posicionamiento de la unidad de descarte, habilita al reemplazo total de la misma, y su uso en forma reiterada.
  • Al finalizar el proceso de descarte del cartón, la estructura de la unidad se levanta automáticamente.
Especificaciones técnicas:
Tamaño máximo hoja 1050*740mm
Tamaño mínimo hoja 400*360mm
Tamaño máximo troquelado 1040*730mm
Precisión troquelado ±0.15mm
Altura máx. pila de alimentación 1280mm
Altura máxima pila de salida 1100mm
Presión máx. corte de troquelado 300tons
Grosor del cartón 0.1-2mm
Grosor de la hoja del cartón corrugado ≤4mm
Velocidad máxima 7500s/h
Velocidad máx. de troquelado y plegado 6500s/h
Dimensiones 5810*3865*2600mm
Potencia total de motores 16.9KW
Peso bruto 17,000KG
Unidad de alimentación del papel
  • La alimentadora de gran velocidad asegura una rápida alimentación de todo tipo de papeles;
  • Dispositivo separador de papeles, 4-8 aspiradoras que aseguran una alimentación de papel suave ;
  • Ballestas separadoras y cepillos se ajustan convenientemente, asegurando que la alimentación del papel sea suave;
  • El proceso de precarga se coordina con el mecanismo de salida de papel, asegurando una alimentación constante;

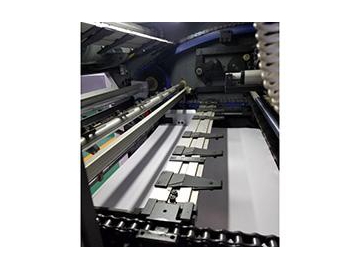

Unidad transportadora del papel
  • Precise driving gear and power-assisted device, ensuring stability of high-speed die cutting;
  • Pneumatic chase-lock mechanism make die change quickly and die lock reliably;
  • Adjustable chase design clips different dies conveniently;
  • Adopt super-hard and durable steel plates;

Unidad de troquelado y plegado

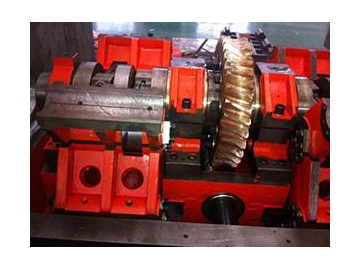

Altos estándares, accionamiento helicoidal de acero tratado al calor y volante de bronce. Ajuste durante el troquelado;

  • Rueda motriz de precisión y dispositivo con funcionamiento asistido, aseguran una alta velocidad durante el troquelado;
  • Mecanismo de bloqueo neumático, que hace que la troqueladora gire y se bloquee en caso que sea necesario;
  • Con placas de acero duras y duraderas;

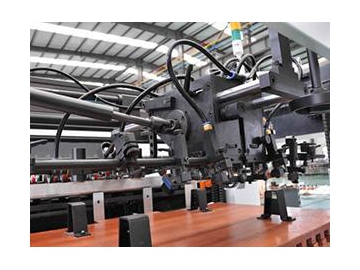

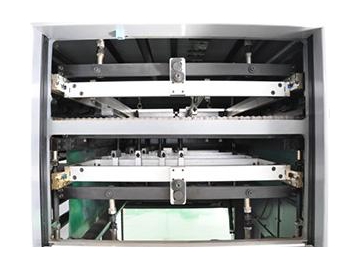

Unidad de agarre:
  • Marco de agarre óptimo en el eje motriz principal, tornando a la unidad confiable y a su funcionamiento estable;
  • La unidad de expulsión puede extraerse de la máquina, y acortar el tiempo de puesta en marcha de la misma;
  • La unidad de expulsión tiene botones para la parte alta, media y baja.
  • Las estructuras de arriba y de abajo se alinean en el centro, cuentan con un ajuste delicado que hace que la máquina funcione de manera eficiente.
  • La placa de decapado adopta una posición de cierre, totalmente confiable.
  • Según las diferentes necesidades de troquel, la aguja para decapado y las placas de molde son opcionales;
  • Tiene un funcionamiento adecuado, con alto nivel de automación y reduce la intensidad de labor del operario.

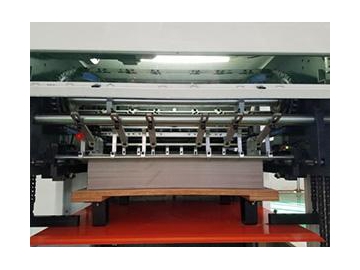

Unidad de descarga
  • Cuenta con una cortadora lateral y posterior, y asegura una descarga prolija de la pila de papel;
  • Cepillo ajustable, que asegura que la carga se entregue suavemente;
  • Equipada con mecanismos de descarga secundarios, descarga continua, asegurando un trabajo eficiente.
  • Se chequea la precisión del funcionamiento de la troqueladora en tiempo real.

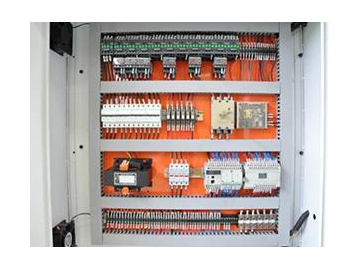

Sistema electrónico
Los componentes eléctricos y los elementos de manejo corresponden a marcas de renombre internacional, que aseguran que el troquelado sea preciso y confiable. Un sistema de monitoreo eléctrico en tiempo real, testea el funcionamiento de toda la máquina, por medio de una cámara electrónica, PLC y llaves fotoeléctricas. Todo esto determina si hay un diagnóstico de falla o no.
