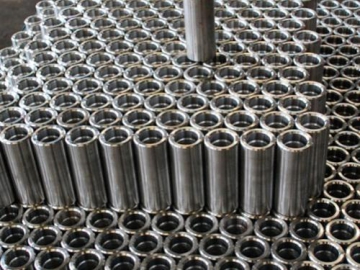

Acoplamientos (Clase T)
Estos acoplamientos incluyen el acoplamiento de varilla de succión, el acoplamiento reductor y el acoplamiento de barra pulida. Se presentan en tamaños de 5/8 ", 3/4", 7/8 ", 1" y 1-1 / 8 " cumplen con las normas API Spec 11B y SY/T5029, y están hechos de acero al carbono de primera calidad o aleación de acero.
Las roscas internas en ambos extremos del acoplamiento de las varillas de succión son idénticas y se utilizan para conectar varillas del mismo tamaño o barras perforadoras con rosca de varilla de succión.
Las roscas internas en ambos extremos de los acoplamientos reductores son diferentes y sirven para conectar varillas de succión de diferentes tamaños o para unir barras pulidas y varillas de succión.
Las roscas internas de ambos extremos del acoplamiento de barras pulidas son idénticas (ángulo cónico = 9 °), y se emplean para unir barras pulidas o varillas de platinas que tienen roscas con las varillas de succión.
Normalmente presentan dos llaves planas en el círculo exterior de los acoplamientos que se pueden retirar si el cliente lo solicita. Los acoplamientos pueden ser integrales (FS) o de orificio delgado (SH).
Especificaciones| Material | Composición química (wt.%) | |||||||||
| C | Mn | Si | Cr | Mo | Ni | V | S | P | Cu | |
| 45 (AISI 1045) | 0.42~ 0.50 | 0.50~ 0.80 | 0.17~ 0.37 | ≤0.25 | -- | ≤0.25 | -- | ≤ 0.035 | ≤ 0.035 | ≤0.25 |
| 35CrMoA (AISI 4135) | 0.32~ 0.40 | 0.40~ 0.70 | 0.17~ 0.37 | 0.80~ 1.10 | 0.15~ 0.25 | ≤0.30 | ≤ 0.07 | ≤ 0.025 | ≤ 0.025 | ≤0.20 |
| 40Cr (AISI 5140) | 0.37~ 0.45 | 0.50~ 0.80 | 0.20~ 0.40 | 0.80~ 1.10 | -- | -- | -- | ≤ 0.035 | ≤ 0.055 | ≤0.25 |
- Las roscas internas se extruyen en vez de cortarse, por lo que su superficie es limpia y son bastante resistentes.
- La dureza de los acoplamientos es de HRA58~62.
- Los acoplamientos tienen una extraordinaria resistencia a la corrosión y la abrasión.
- Las superficies internas y externas se fosfatizan para evitar la adherencia de las roscas durante la operación.
- Se fabrican con acero estirado en frío de calidad superior.
