Fresas de ranura en T, EMA19
Solicite un presupuesto
- Recuento de filos optimizado y geometría interna especializada para aceros endurecidos con dureza 45-68HRc
- El recubrimiento especial ofrece una dureza superior y resistencia al calor
- Ambos lados de la herramienta de corte son cóncavos para la holgura
- La fresa de ranura en T hasta diámetro de 1.0mm

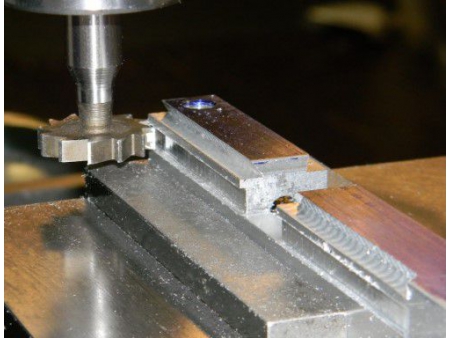

Aplicación
Especificaciones del producto
Recubrimiento | AITiN /TiALN /TiSiN /NaCO /DLC /Diamond | HRC | HRC40/46/56/65 |
Ángulo de hélice | / | Vástago | H6 cilíndrico |
Material | Varilla de carburo IMC™ | Tolerancia en el diámetro de corte | 0-0.030 |
Fresa de ranura en T (UNT-EMA19)

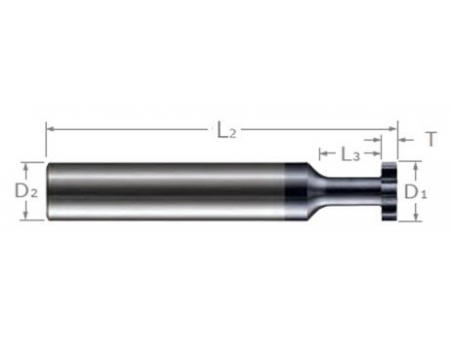

Diámetro del cortador | Ancho del cortador | Diámetro del cuello | Longitud del cuello | RDOC (Profundidad radial de corte) | Diámetro de vástago | O.A.L. | Filos | ALTiN/NANO recubierto | Sin recubrimiento | |||
D1 | .000" | L2 | .0005" | L3 | .020" | X | D2 | L1 | UNT EDP# Haga clic para ordenar | UNT EDP# Haga clic para ordenar | ||
-.002" | -.0005" | -.000" | ||||||||||
1/8 | .015(1/64) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | | | |||
.031(1/32) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | | | ||||
.062(1/16) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | | | ||||
.093(3/32) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | | | ||||
3/16 | .031(1/32) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | | | |||
.062(1/16) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | | | ||||
.093(3/32) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | | | ||||
1/4 | .015(1/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | |||
.031(1/32) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | ||||
.047(3/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | ||||
.062(1/16) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | ||||
.078(5/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | ||||
.093(3/32) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | ||||
.125(1/8) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | | | ||||
5/16 | .062(1/16) | 5/32 | 15/3 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | | | |||
.093(3/32) | 5/32 | 15/32 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | | | ||||
.125(1/8) | 5/32 | 15/32 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | | | ||||
3/8 | .031(1/32) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | | | |||
.062(1/16) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | | | ||||
.093(3/32) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | | | ||||
.125(1/8) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | | | ||||
.187(3/16) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | | | ||||
.250(1/4) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | | | ||||
1/2 | .031(1/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | |||
.047(3/64) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.062(1/16) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.078(5/64) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.093(3/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.125(1/8) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.156(5/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.187(3/16) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
.250(1/4) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | | | ||||
• Las fresas de ranura en T con tamaños no estándar o especificaciones no mencionados anteriormente se pueden personalizar conforme con las necesidades del cliente. |
