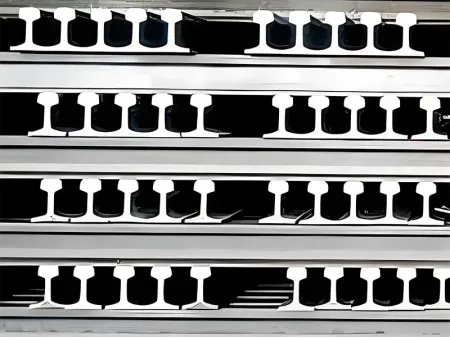

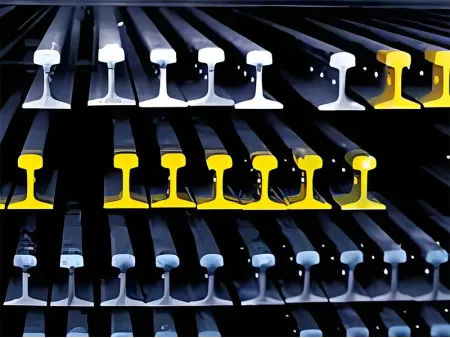

Rieles de acero Fabricante

Rieles de acero

Solicite un presupuesto

Nosotros: http://railfasteners.es/6-railway-steel-beams.html

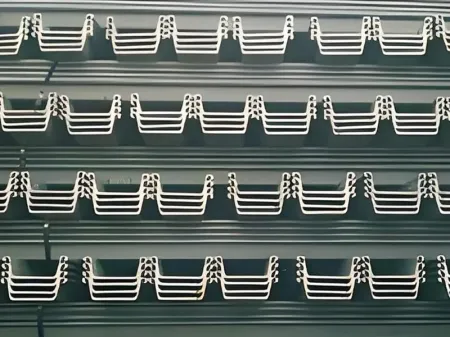

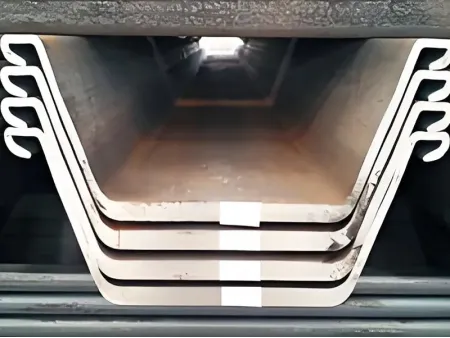

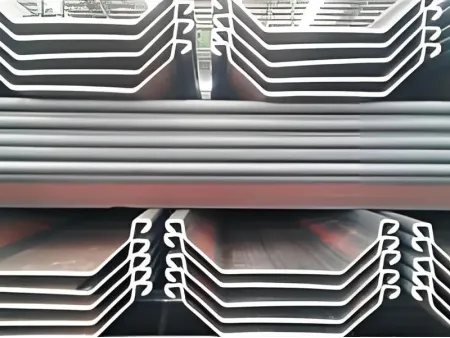

Tablestacas metálicas con forma de U estándar japonés

Dimensiones

Tamaño (Ancho × altura)	Ancho activa (mm)	Altura activa (mm)	Espesor de la placa (mm)	Por pieza				Superficie por anchura de la tablestaca
Tamaño (Ancho × altura)	Ancho activa (mm)	Altura activa (mm)	Espesor de la placa (mm)	Área transversal (cm²)	Peso teórico (kg/m)	Momento de inercia Ix (cm⁴)	Momento resistente elástico Wx (cm³)	Área transversal (cm²)	Peso teórico (kg/m²)	Momento de inercia Ix (cm⁴)	Momento resistente elástico Wx (cm³)
SPU-Ⅰ	400	85	8	45.21	35.5			113	88.7	4500	529
SPU-Ⅱ	400	100	10.5	61.18	48	1240	152	153	120.1	8740	874
SPU-Ⅲ	400	125	13	76.42	60	2220	223	191	149.9	16800	1340
SPU-ⅢA	400	150	13.1	74.4	58.4	2790	250	186	146	22800	1520
SPU-Ⅳ	400	170	15.5	96.99	76.1	4670	362	242.5	190.4	38600	2270
SPU-VL	500	200	24.3	133.8	105	7960	520	267.6	210	63000	3150
SPU-ⅥL	500	225	27.6	153	120	11400	680	306	240	86000	3820
SPUⅡW	600	130	10.3	78.7	61.8	2110	203	131.2	103	13000	1000
SPU-ⅢW	600	180	13.4	103.9	81.6	5220	376	173.2	136	32400	1800
SPU-ⅣW	600	210	18	135.3	106	8630	539	225.5	177	56700	2700

Composición química (%)

Estándar	Grado	C(Máx.)	Si(Máx.)	Mn(Máx.)	P(Máx.)	S(Máx.)	N(Máx.)	CEQ(Máx.)
JISA 5523 &JISA 5528	SYW295	0.18	0.55	1.5	0.04	0.04	0.006	0.44
JISA 5523 &JISA 5528	SYW390	0.18	0.55	1.5	0.04	0.04	0.006	0.46

Propiedades mecánicas

Estándar	Grado	Fluencia (N/mm²)	Tensión de rotura (N/mm²)	Elongación (%)	Dureza [(O℃)(J)]
JISA 5523	SYW295	≧295	≧490	≧17	≧43
JISA 5523	SYW390	≧390	≧540	≧15	≧43
JISA 5528	SY295	≧295	≧490	≧17	-
JISA 5528	SY390	≧390	≧540	≧15	-

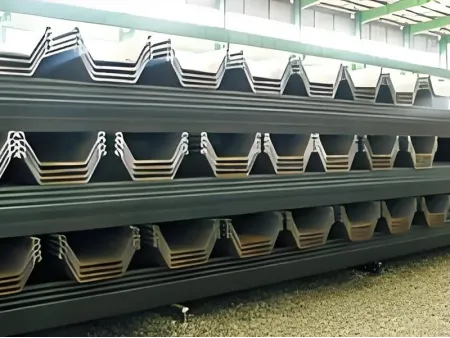

Tablestacas metálicas con forma de U estándar europeo

Las tablestacas en U se usan extensamente alrededor del mundo para construcciones permanentes o temporales.

Proporcionan las siguientes ventajas:

Amplia gama de secciones en términos de características geométricas, lo que aumenta las posibilidades de aplicación de estos perfiles económicos.
Gran aptitud para el uso repetitivo.
Amplia gama de módulos resistentes, ideal para distintos fines de construcción.
Aplicación exitosa en diferentes tipos de proyectos, tales como estructuras permanentes, retención temporal de tierra y ataguías temporales.

Tamaño（Ancho ×Altura)	Ancho (mm)	Altura (mm)	Espesor (mm)	Espesor (mm)	Momento resistente elástico cm³/m)	Peso (kg/m)	Momento de inercia Ix (cm⁴)	Momento resistente elástico (cm³/m)
SPU601	600	309	7.5	6.5	858	46.7	11496	742
SPU602	600	309	8.2	8	990	54.3	13075	845
SPU603	600	309	9.7	8.4	1308	64.8	18251	1180
SPU604	600	380	10.5	9	1822	74.1	30726	1620
SPU605	600	410	12.8	9	2256	82.4	41127	2006
SPU606A	600	420	14	9	2476	86.2	46217	2200
SPU18-1	600	430	10.2	8.4	1988	72.6	35950	1670
SPU22-1	600	450	11.1	9	2422	81.9	46380	2060
SPU28	600	454	15.2	10.1	3269	101.8	64460	2840
SPU32	600	452	19.5	11	3687	114.1	72320	3200
SPU16	750	411	11.5	9.3	1891	86.3	32850	1600
SPU20	750	444	12	10	2339	96.9	44440	2000
SPU25	750	450	14.5	10.2	2866	110.4	56240	2500

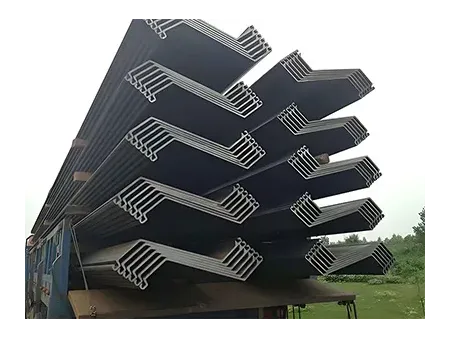

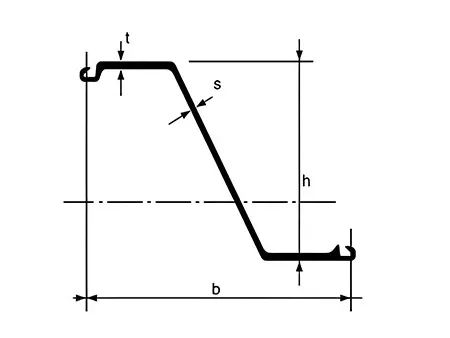

Perfiles Z estándar europeo

Las tablestacas con forma de Z presentan las siguientes ventajas:

Excelente módulo resistente.
Bajo precio.
Gran anchura y alto rendimiento de instalación.
Extraordinaria resistencia a la tracción.
Ideal para estructuras permanentes.

Tamaño (Ancho ×Altura)	Ancho activa (mm)	Altura activa (mm)	Espesor de la placa (mm)		Peso teórico (kg/m)		Momento de inercia Ix (cm⁴)	Momento resistente elástico (cm³/m)
Tamaño (Ancho ×Altura)	Ancho activa (mm)	Altura activa (mm)	t	s	Una sola estaca (Kg/m)	Pared (kg.m²)	Momento de inercia Ix (cm⁴)	Momento resistente elástico (cm³/m)
SPZ48	580	481	19.1	15.1	140.2	242.2	115921	4820
SPZ12	700	314	8.5	8.5	67.7	96.7	18880	1205
SPZ13	700	315	9.5	9.5	74	105.7	20540	1305
SPZ14	700	316	10.5	10.5	80.3	114.7	22190	1405
SPZ17	700	420	8.5	8.5	73.1	104.4	36230	1730
SPZ18	700	418	9.1	9.1	76.9	110.2	37726	1807
SPZ19	700	421	9.5	9.5	80	114.3	39380	1870
SPZ20	700	421	10	10	83.5	119.3	40960	1945
SPZ24	700	459	1.2	11.2	95.7	136.7	55820	2430
SPZ26	700	459	12.3	12.3	103.3	147.7	59759	2604
SPZ28	700	461	13.2	13.2	110	157.2	63620	2760
SPZ36	700	499	15	11.2	118.6	169.5	89610	3590
SPU38	700	500	16	12.2	126.4	180.6	94840	3795
SPU40	700	501	17	13.2	134.2	191.7	100080	3995

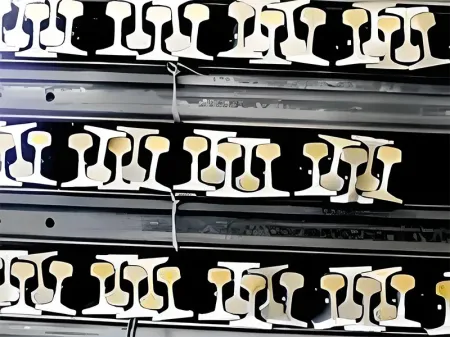

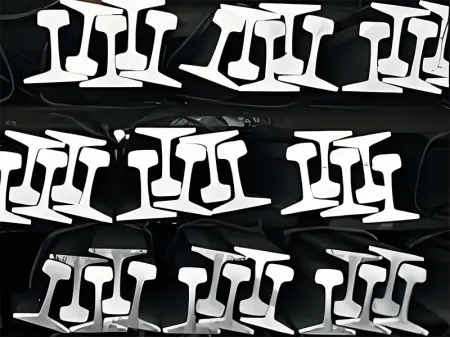

Riel liviano (estándar chino)

Norma GB11264-89: GB6KG, GB9KG, GB12KG, GB15KG, GB22KG, GB30KG
Norma YB222-63: 8KG, 18KG, 24KG

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
GB6KG	25.4	50.8	50.8	4.76	5.98	Q235B	6-12
GB9KG	32.1	63.5	63.5	5.9	8.94	Q235B	6-12
GB12KG	38.1	69.85	69.85	7.54	12.2	Q235B/55Q	6-12
GB15KG	42.86	79.37	79.37	8.33	15.2	Q235B/55Q	6-12
GB22KG	50.3	93.66	93.66	10.72	23.3	Q235B/55Q	6-12
GB30KG	60.33	107.95	107.95	12.3	30.1	Q235B/55Q	6-12
Norma:
8KG	25	65	54	7	8.42	Q235B	6-12
18KG	40	90	80	10	18.06	Q235B/55Q	6-12
24KG	51	107	92	10.9	24.46	Q235B/55Q	6-12

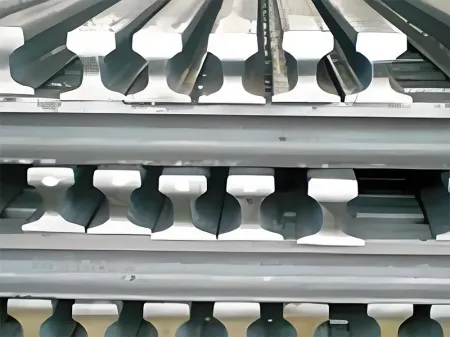

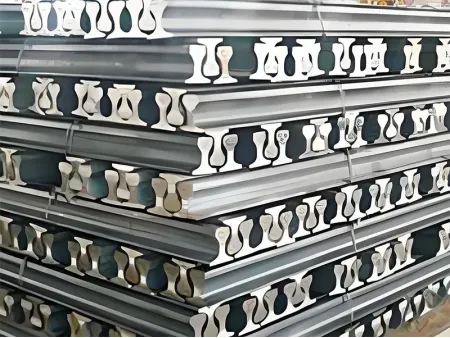

Riel pesado (estándar chino)

Norma GB2585-2007: P38KG, P43KG, P50KG, P60KG

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
P38KG	68	134	114	13	38.733	U71Mn	12.5-25
P43KG	70	140	114	14.5	44.653	U71Mn	12.5-25
P50KG	70	152	132	15.5	51.514	U71Mn	12.5-25
P60KG	73	170	150	16.5	61.64	U71Mn	12.5-25

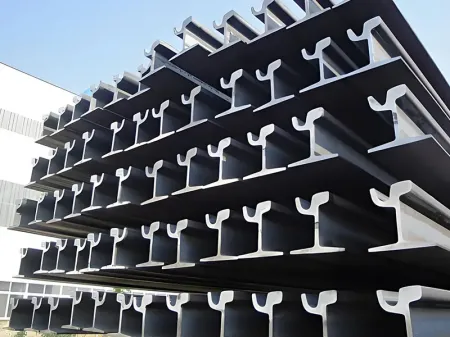

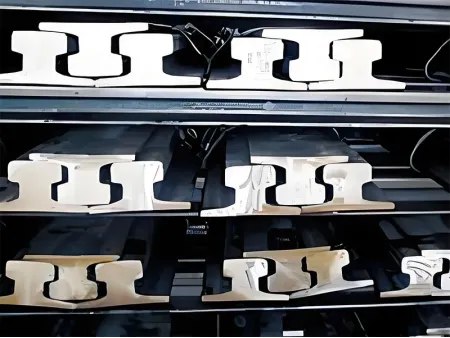

Riel de grúa (estándar chino)

Norma YB/T5055-93: QU70, QU80, QU100, QU120

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
QU 70	70	120	120	28	52.8	U71Mn	12
QU 80	80	130	130	32	63.69	U71Mn	12
QU 100	100	150	150	38	88.96	U71Mn	12
QU 120	120	170	170	44	118.1	U71Mn	12

Riel de acero (norma americana)

Norma ASTMA1, AREMA: ASCE25, ASCE30, ASCE40, ASCE60, ASCE75, ASCE85, 90RA, 115RE, 136RE, 175LBS

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
ASCE 25	38.1	69.85	69.85	7.54	12.4	700	6-12
ASCE 30	42.86	79.38	79.38	8.33	14.88	700	6-12
ASCE 40	47.62	88.9	88.9	9.92	19.84	700	6-12
ASCE 60	60.32	107.95	107.95	12.3	29.76	700	6-12
ASCE 75	62.71	122.24	122.24	13.49	37.2	900A/1100	12-25
ASCE 85	65.09	131.76	131.76	14.29	42.17	900A/1100	12-25
90RA	65.09	142.88	130.18	14.29	44.65	900A/1100	12-25
115RE	69.06	168.28	139.7	15.88	56.9	900A/1100	12-25
136RE	74.61	185.74	152.4	17.46	67.41	900A/1100	12-25
175LBs	109.86	152.4	152.4	38.1	86.8	900A/1100	12-25

Riel de acero norma BS

Norma BS11: 1985: 50O, 60A, 75A, 75R, 80A, 80R, 90A, 100A, 113A

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
50 O	52.39	100.01	100.01	10.32	24.833	700	6-18
60 A	57.15	114.3	109.54	11.11	30.618	900A	6-18
75 A	61.91	128.59	114.3	12.7	37.455	900A	8-25
75 R	61.91	128.59	122.24	13.1	37.041	900A	8-25
80 A	63.5	133.35	117.47	13.1	39.761	900A	8-25
80 R	63.5	133.35	127	13.49	39.674	900A	8-25
90 A	66.67	142.88	127	13.89	45.099	900A	8-25
100 A	69.85	152.4	133.35	15.08	50.182	900A	8-25
113 A	69.85	158.75	139.7	20	56.398	900A	8-25

Riel de acero norma UIC860

Norma UIC860: UIC50, UIC54, UIC60

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
UIC50	70	152	125	15	50.46	900A/1100	12-25
UIC54	70	159	140	16	54.43	900A/1100	12-25
UIC60	74.3	172	150	16.5	60.21	900A/1100	12-25

Riel de acero norma JIS

Norma: JIS

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
JIS 15KG	42.86	79.37	79.37	8.33	15.2	JIS E Norma	9-10
JIS 22KG	50.8	93.66	93.66	10.72	22.3		9-10
JIS 30KG	60.33	107.95	107.95	12.3	30.1		9-10
JIS 37Ａ	62.71	122.24	122.24	13.49	37.2		10-25
JIS 50N	65	153	127	15	50.4		10-25
CR 73	100	135	140	32	73.3		10-12
CR 100	120	150	155	39	100.2		10-12

Riel de acero norma EN

Norma EN 13674-1-2003: 49E1, 49E2, 50E1, 50E2, 50E4, 50E5, 50E6, 54E1, 54E2, 54E3, 55E1, 60E1

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
49 E1	67	149	125	14	49.39	R260/R350HT	12-25
49 E2	67	148	125	14	49.1	R260/R350HT	12-25
50 E1	65	153	134	15.5	50.37	R260/R350HT	12-25
50 E2	72	151	140	15	49.97	R260/R350HT	12-25
50 E4	70	152	125	15	50.46	R260/R350HT	12-25
50 E5	67	148	135	14	49.9	R260/R350HT	12-25
50 E6	65	153	140	15.5	50.9	R260/R350HT	12-25
54 E1	70	159	140	16	54.77	R260/R350HT	12-25
54 E2	67.01	161	125	16	53.82	R260/R350HT	12-25
54 E3	67	154	125	16	54.57	R260/R350HT	12-25
55 E1	62	155	134	19	56.03	R260/R350HT	12-25
60 E1	72	172	150	16.5	60.21	R260/R350HT	12-25

Riel de acero norma IN

Norma EN 13674-1-2003: A55, A65, A75, A100, A120

Norma:
Tamaño	Dimensiones (mm)				Peso (kg/m)	Material	Longitud (m)
Tamaño	Cabeza (mm)	Altura (mm)	Fondo (mm)	Alma de nervadura (mm)	Peso (kg/m)	Material	Longitud (m)
A55	55	65	150	31	31.8	900A	10-12
A65	65	75	175	38	43.1	900A	10-12
A75	75	85	200	45	56.2	900A	10-12
A100	100	95	200	60	74.3	900A	10-12
A120	120	105	220	72	100	900A	10-12

Riel ranurado

Norma: BS EN 14811: 2006: 59R1 59R2 60R1 60R2

Tamaño	Altura (mm)	Fondo (mm)	Cabeza A (mm)	Cabeza B(mm)	Canal A (mm)	Canal B (mm)	Alma de la nervadura (mm)	Peso (kg/m)
59R1	180	180	113	56	42	15	12	58.97
59R2	180	180	113	55.83	42.52	14.65	12	58.14
60R1	180	180	113	56	36	21	12	60.59
60R2	180	180	113	55.83	36.34	20.83	12	59.75
