Caja combinadora fotovoltaica (15 cuerdas)
Solicite un presupuesto

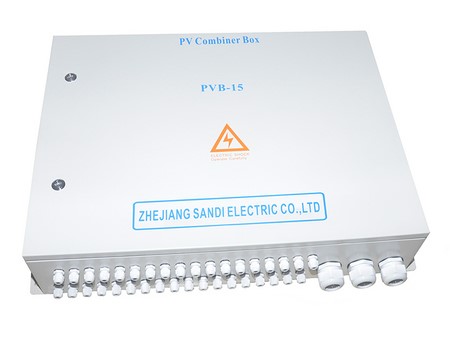

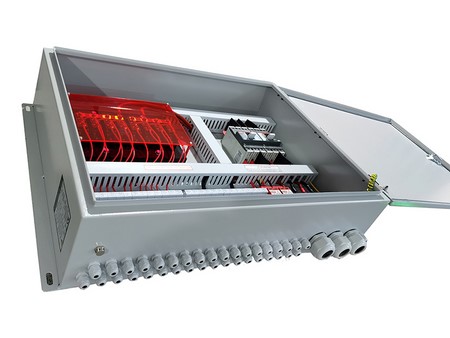

Caja combinadora solar de 1000VDC 15 entradas / 1 salida
La caja combinadora fotovoltaica de 15 cuerdas puede consolidar quince circuitos en el sistema fotovoltaico. Además de su función de consolidación de corrientes fotovoltaicas, nuestra caja combinadora fotovoltaica o solar también cuenta con una serie de funciones de protección integrales, que incluyen protección contra sobrecorriente, protección contra sobretensiones y protección contra rayos.
Aplicaciones
Sistema de generación de energía solar fotovoltaica
Características
- La caja combinadora fotovoltaica o solar de 15 cuerdas puede acomodar hasta 28 cuerdas de paneles fotovoltaicos, con una corriente nominal máxima de 15 A para una sola matriz de entrada.
- Amplia entrada de voltaje de CC, con el voltaje de entrada más alto de la matriz fotovoltaica que alcanza los 1000 VDC.
- Cumple con los requisitos de instalación en interiores y exteriores, con un nivel de protección IP65
- La entrada del conector de cable PG permite un cableado cómodo y seguro.
Especificaciones
Modelo | PVB-15/1 |
Entrada de generador fotovoltaico | |
Voltaje máx. del generador fotovoltaico | 1000VDC |
Número de cuerdas de entrada fotovoltaica | 15 cuerdas |
Corriente nominal para cada cuerda | 15A |
Max. corriente de salida | 225A |
Protección contra sobrecorriente para cada cuerda | Sí |
Tamaño de cable positivo y negativo | 4mm2 |
Cuerda de salida | 1 cuerda |
Accesorios estándar | |
Disyuntor de salida de CC | 300A/3P |
Módulo de protección contra rayos fotovoltaicos | 40KA/1000V/2P |
Protección contra polaridad inversa | Módulo de protección anti-reverso |
Entornos de trabajo | |
Grado de protección | IP65 |
Altitud | ≤3000m |
Temperatura de trabajo | -15~ 55℃ |
Temperatura de almacenamiento | -25~ 85℃ |
Material de la caja | Chapa de acero laminada en frío con recubrimiento en polvo |
