Accesorios ranurados de tubería

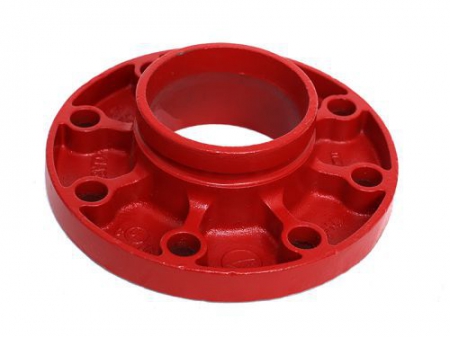

Una brida adaptadora ranurada es una brida de conexión ajustable que funciona de manera similar a una junta de expansión. Consta de dos discos de brida que se fijan individualmente, con una junta de brida colocada entre ellos. A continuación, los discos se fijan entre sí mediante pernos para completar la conexión. Algunos accesorios y equipos vienen con discos de brida preinstalados, que también se incluyen en conexiones de brida.

Características

Las conexiones de brida son esenciales para unir tuberías durante la construcción, proporcionando una instalación conveniente y soportando altas presiones

Aplicaciones recomendadas

Las bridas adaptadoras ranuradas se usan comúnmente en situaciones que requieren expansión de tuberías o la conexión de tuberías con diferentes tamaños o tipos. Encuentran aplicaciones en sistemas de drenaje, tuberías de HVAC, tuberías químicas y diversas aplicaciones de tuberías industriales.

Especificaciones principales
  • Tamaños disponibles: 1 pulgada~12 pulgada |DN25~DN300
  • Presion de trabajo: 300PSI/2.07MPa
  • Certificado: FM / UL /CE certificado
  • Recubrimiento: pintado / epoxi / recubrimiento E (electroforesis) / galvanizado
  • Color: rojo/naranja/blanco, etc.

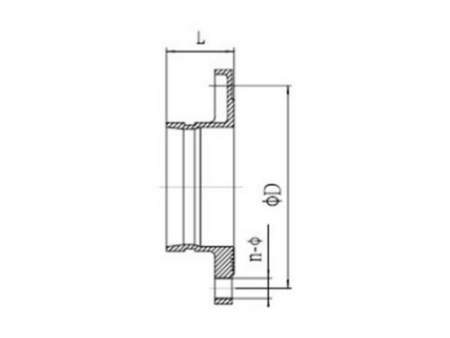

Especificaciones
Tamaño nominal Diámetro exterior de la tubería Dimensiones mm/pulgadas Tamaño del perno
mm/pulgadas mm/pulgadas L mm/pulgadas X mm/pulgadas Y mm/pulgadas Z mm/pulgadas No.-tamaño mm
50 / 2 60.3 / 2.375 64 / 2.52 165 / 6.02 125 / 4.92 19 / 0.75 4-Φ16
65 / 2 1/2 73 / 2.875 60 / 2.36 185 / 6.89 145 / 5.71 16 / 0.63 4-Φ 16
65 / 2 1/2 76.1 / 3 50 / 1.97 185 / 6.89 145 / 5.71 13 / 0.51 4-Φ 16
80 / 3 88.9 / 3.5 60 / 2.36 200 / 7.48 160 / 6.3 13 / 0.51 8-Φ16
100 / 4 108 / 4.25 70 / 2.76 220 / 8.27 180 / 7.09 18 / 0.71 8-Φ16
100 / 4 114.3 / 4.5 70 / 2.76 220 / 8.58 180 / 7.09 18 / 0.71 8-Φ16
125 / 5 133 / 5.25 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
125 / 5 139.7 / 5.5 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
150 / 6 159 / 6.25 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 165.1 / 6.5 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 168.3 / 6.625 70 / 2.76 285 / 11.1 240 / 9.44 19 / 0.75 8-Φ20
200 / 8 219.1 / 8.625 80 / 3.15 340 / 13.11 295 / 11.61 19 / 0.75 12-Φ20
250 / 10 273 / 10.75 80 / 3.15 405 / 15.63 355 / 13.98 18 / 0.71 12*M24
