Bloque en V de hierro fundido Fabricante

Bloque en V de hierro fundido

Solicite un presupuesto

Nosotros: http://tooljd.es/2019/6-1-cast-iron-v-block.html

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Este tipo de bloque en V es de hierro fundido HT200-300 de alta resistencia. Aparte del control, revisión y trazado de ejes o piezas de ejes de precisión, también es adecuado para el control de la verticalidad y paralelismo. Además, nuestro producto puede utilizarse para la sujeción en el procesamiento mecánico.

Nota: suministramos este producto en pares.

Le ofrecemos 2 tipos de especificaciones:

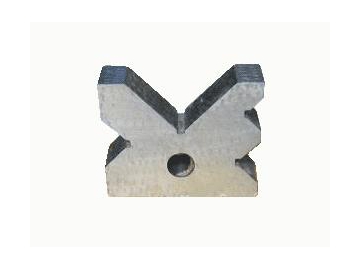

Este tipo de bloque en V tiene un diseño con huecos que permite la reducción de peso. Se utiliza para el control y la revisión.

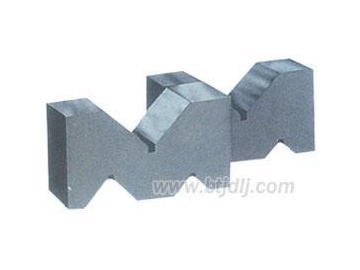

Este tipo de bloque en V tiene un diseño con huecos que permite la reducción de peso. Se utiliza para el control y la revisión.

Parámetros

Tamaño (mm)	Planicidad de la superficie de trabajo			Paralelismo entre la ranura V y la superficie inferior			Paralelismo entre la ranura V y la cara lateral			Grado de simetría entre la ranura V y las dos caras laterales.			Verticalidad entre la ranura V y la cara posterior
	Grado de precisión(μm)
	0	1	2	0	1	2	0	1	2	0	1	2	0	1	2
100×100×80		3	5		15	25		15	25		30	50
150×150×80		4.5	6.5		15	25		15	25		30	50
200×200×90		5	8		20	30		20	30		40	60
300×300×120		10	12		30	40

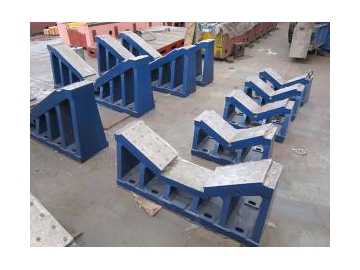

Además, podemos personalizar los dos tipos siguientes de bloque en V de acuerdo con sus croquis.
