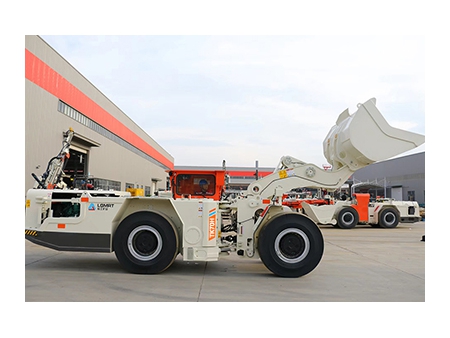

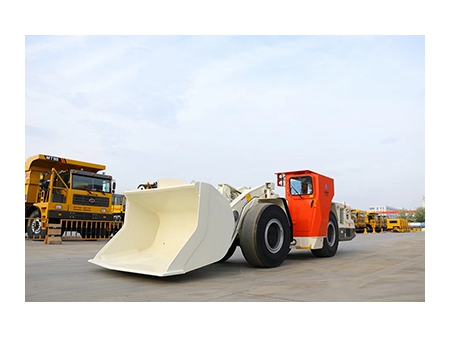

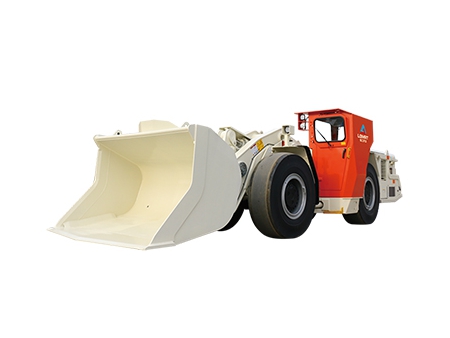

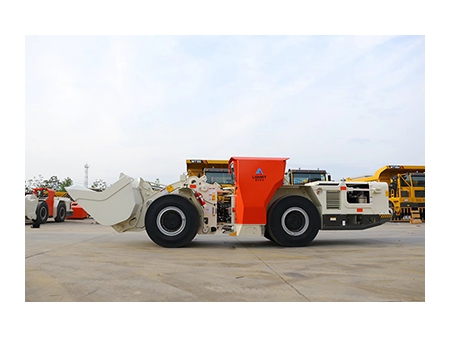

Cargadora subterráneas diesel TK70H

Solicite un presupuesto

Nosotros: http://ksdrillrigs.com/6-1-3-tk70h-diesel-powered-underground-loader.html

El prototipo Sandvik EJC145 sirve como base para la cargadora subterránea diésel TK70H de 3.5 m³. Clasificado para transportar una carga de 7000 kg, esta cargadora es perfecta para proyectos de túneles que requieren pala, carga y transporte. Su robustez le permite funcionar perfectamente en condiciones subterráneas desafiantes con túneles de un ancho mínimo de 3 m.

Características

Seguridad mejorada
La cargadora cuenta con una cabina de seguridad certificada con los estándares FOPS y ROPS, lo que garantiza la máxima protección para el operador.
El sistema de frenos POSI-STOP garantiza un frenado fiable y seguro, lo que mejora la seguridad general.
Fiabilidad mejorada
Componentes clave reconocidos y confiables se incorporan a la cargadora, lo que garantiza su confiabilidad y longevidad.
Estamos equipados con una gestión de rendimiento clave excepcional y un sistema de producto lean, lo que permite un monitoreo eficiente y la optimización de la operación.
Fácil mantenimiento
Las tareas diarias de mantenimiento se pueden realizar a nivel del suelo, minimizando el tiempo de inactividad y mejorando la eficiencia operativa.
La cargadora incluye un sistema de lubricación central, simplificando los procedimientos de lubricación y asegurando el correcto funcionamiento del equipo.
Se integra un sistema de prueba de presión, lo que facilita las pruebas fáciles y precisas de los sistemas hidráulicos.

Parámetros técnicos

Modelo	TK70H
Carga nominal (kg)	7000
Longitudanchoaltura (mm)	880022002270
Max. fuerza de pala (kN)	117
Max. fuerza de tracción (kN)	170
Capacidad estándar de la cuchara (m³)	3.5
Velocidad hacia adelante y hacia atrás
1ª marcha (km/h)	4.4
2ª marcha (km/h)	8.7
3ª marcha (km/h)	16.6
4ª marcha (km/h)	24.5
Tiempos de ciclo hidráulico
Tiempo de elevación del brazo (s)	6.5
Tiempo de descenso del brazo (s)	5.1
Tiempo de inclinación (s)	2.6
Masa en vacío
Peso total (kg)	22000
Carga por eje delantero (kg)	8800
Carga por eje trasero (kg)	13200
Motor diésel
Modelo (Volvo)	TAD850
Potencia nominal de salida (kW)	160
Número de cilindros	6
Desplazamiento (L)	7.7
Método de enfriamiento	Enfriamiento por agua
Filtro de aire	Donaldson
Estándar de emisión	Tier 3
Consumo medio de combustible	19 L/H
Volumen del tanque de combustible	350 L
Convertidor de par
Modelo	DANA C273
Caja de cambios
Modelo	DANA R32000
Eje motriz
Eje delantero	DANA 16D
Eje trasero	DANA 16D
Neumático
Modelo/talla	17.5 R25
Sistema hidráulico
Bomba hidráulica	Pomke
Válvula de control	Rexroth
Cilindro de dirección	LGMRT
Filtro (μ/m)	10
Cilindro de elevación	LGMRT
Cilindro basculante	LGMRT
Sistema de frenado
Acumulador	Olaer
Elemento de freno	MICO
Freno	Tipo húmedo normalmente cerrado
Sistema eléctrico
Generador	24V, 70A
Batería	Exed120Ah
Motor de arranque	24V, 5.5kW
Iluminación	LED 5-35W
Componentes de control electrónico	Schneider
Radio de giro
Max. ángulo de dirección (°)	±42.5
Max. radio de distancia interior (mm)	2730
Min. radio de distancia exterior (mm)	6200
Sistema de lubricación
Método de lubricación	Manual centralizado
Dispositivos de seguridad
Techo de seguridad	ROPS Y FOPS
.
Cinturón de seguridad
Interruptor principal	Botón de bloqueo/freno/botón de parado de emergencia
Alerta de marcha atrás
Opcionales
Cubo/cuchara	3.0m³/3.7m³
Control remoto inalámbrico
Sistema automático de extinción de incendios
Vídeo de marcha atrás
Lubricación centralizada automática
Neumáticos sin cámara
Sistema de pesaje de rascadores
Sistema de estabilización de la pluma rascadora
Benz OM906LA 150kW
