Línea de Extrusión de Cables Reticulados con Silano

Solicite un presupuesto

Sitio web: http://cableextrusion.com.ar/5-silane-crosslinking-cable-extrusion-line.html

Línea de Aislamiento XLPE para Cables de Baja y Media Tensión

Esta línea de extrusión de cables se basa en la tecnología de reticulación con silano y ofrece una gran flexibilidad y excelentes propiedades mecánicas. Con respecto a la fabricación de cables con aislamiento de polietileno reticulado con silano para tensiones superiores a 1,8/3 (3,6) kV con tres capas de pantalla conductora, aislamiento y pantalla aislante son extruídos en un solo paso. En cuanto a la fabricación de cables con aislamiento de polietileno reticulado para tensiones de hasta 1,8/3 (3,6) kV, el operario puede utilizar una de las tres extrusoras para extruir la capa de aislamiento de forma independiente.

Parámetros Técnicos

Nivel de tensión	6kV/15kV o menos
Tamaño del conductor	25-300mm2
Diámetro máx. del cable	40mm
Construcción del cable	Pantalla conductora (Capa semiconductora interna) 0.5-2mm	Aislamiento 2-5.5mm	Pantalla aislante (Capa semiconductora externa) 0.5-2mm
Velocidad de la línea	0-30m/min
Longitud del depósito de agua caliente	18m
Longitud del depósito de agua de refrigeración	12m
Disposición de las extrusoras	Φ65 extrusora para pantalla conductora Φ120 extrusora para polietileno reticulado (XLPE) con silano Φ90 extrusora de pantalla aislante
Electricidad	Capacidad de instalación 336kVA	380 V ±10% 50Hz±1%	Trifásico, 4 cables
Agua	Presión de agua 0.2-0.6MPa	Consumo de agua 10m³/h (agua circulante del depósito)

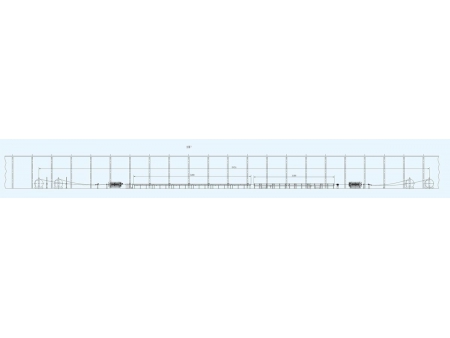

Diagram
