Intercambiador de calor

Solicite un presupuesto

Sitio web: http://ship-machinery.com.ar/5-3-heat-exchanger.html

Presentación

Nuestro intercambiador de calor está formado por una carcasa y haces de tubos, dentro de los cuales fluye la energía térmica para realizar el intercambio de calor. Este producto tiene un mejor rendimiento que los intercambiadores tradicionales.

Aplicaciones

Se usa principalmente en la industria naviera, la industria química, la industria de energía eléctrica, la transportación y muchas más.

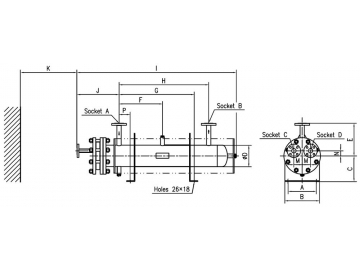

Dimensiones máximas

TIPO	A	B	C	ΦD	E	F	G	H	I	J	K	P	M	L	Boquilla A	Boquilla B	Boquilla C	Boquilla D
H2.64	220	280	200	168	253	242	568	670	1160	309	L-150	118	65	800	DN25	DN25	DN20	DN20
H3.24	220	280	200	168	253	272	736	850	1360	307	L-150	128	65	1000	DN25	DN25	DN20	DN20
H3.5	220	280	200	168	253	472	968	1050	1560	307	L-150	128	65	1200	DN40	DN40	DN20	DN20
H4.48	220	280	200	168	253	572	1170	1250	1760	311	L-150	120	65	1400	DN40	DN40	DN20	DN20
H5.1	220	280	200	168	253	672	1370	1450	1960	311	L-150	120	65	1600	DN40	DN40	DN20	DN20
H6.19	220	280	250	219	285	422	770	938	1480	316	L-150	120	95	1000	DN50	DN50	DN25	DN25
H7.35	220	280	250	219	285	522	970	1050	1580	316	L-150	120	95	1200	DN50	DN50	DN25	DN25
H8.51	220	280	250	219	285	622	1170	1250	1780	316	L-150	120	95	1400	DN50	DN50	DN25	DN25
H10.94	220	280	250	273	350	522	970	1050	1612	321	L-150	120	90	1155	DN50	DN50	DN25	DN25
H12.95	220	280	250	273	350	622	970	1250	1795	321	L-150	120	90	1355	DN50	DN50	DN25	DN25
H14.97	220	280	250	273	350	722	1170	1450	1995	321	L-150	120	90	1580	DN50	DN50	DN32	DN32
H16.98	220	280	250	273	350	800	1456	1650	2210	321	L-150	156	90	1815	DN50	DN50	DN32	DN32
H21.35	320	400	275	325	375	615	1080	1230	1836	348	L-200	150	110	1400	DN80	DN80	DN40	DN40
H28.98	320	400	275	325	375	865	1580	1730	2336	348	L-200	150	110	1900	DN80	DN80	DN40	DN40

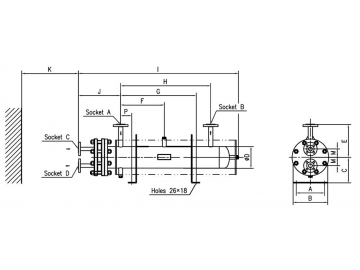

TIPO	A	B	C	ΦD	E	F	G	H	I	J	K	P	M	N	L	Boquilla A	Boquilla B	Boquilla C	Boquilla D
4-H3.41	220	280	200	168	253	522	1170	1250	1809	366	L-200	120	55	25	1377	DN32	DN32	DN25	DN25
4-H6.17	220	280	250	219	285	522	970	1050	1580	316	L-150	120	60	40	1200	DN50	DN50	DN25	DN25
4-H10.47	220	280	250	273	350	522	970	1050	1610	321	L-150	120	90	40	1170	DN50	DN50	DN40	DN40
