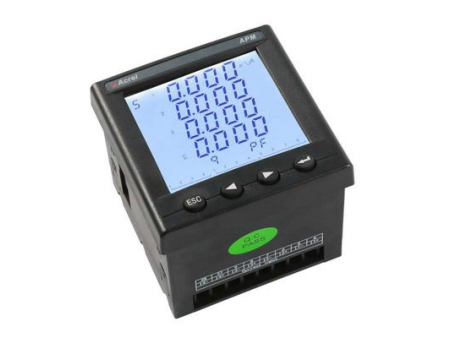

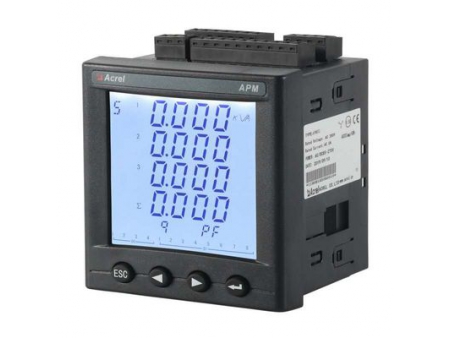

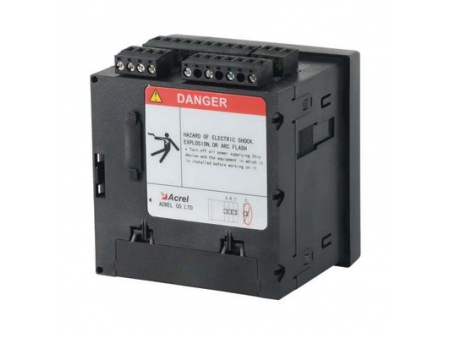

Los medidores multifunción de la serie APM fabricados por Acrel se han diseñado de acuerdo con la tecnología avanzada del mundo en conformidad con los estándares IEC. A través de todas las funciones confiables de medición de energía, cálculo de energía, análisis de calidad de energía y comunicación de red, estos medidores pueden proporcionar una solución de monitoreo integral para el análisis de la calidad de energía y comunicación en red.

Datos técnicos
Señal
Red eléctrica: tres líneas trifásica, tres líneas de cuatro fases, véase el diagrama de cableado
Frecuencia: 45 a 65Hz
Voltaje
Calidades: AC 100V, 110V, 400V, 690V
Sobrecarga: 1,2 veces el valor nominal (continuo), 2 veces el valor nominal/1 segundo;
Consumo de energía: < 0,5 VA (por canal)
Corriente
Categoría: AC: 1A / 5A, soporte de 4 mm2 de acceso a la línea;
Sobrecarga: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal / 1 segundo;
Consumo de energía: < 0,5 VA (por canal);
Precisión de la medición
Tensión, corriente y potencia: clase 0,5 s/clase 0,2 s (APM800, APM810 / APM801)
Potencia activa: clase 0,5 s/clase 0,2 s (APM800, APM810 / APM801)
Potencia reactiva: 2 niveles
Armónico: 1% (2 a 42nd), 2% (43 a 63rd)
Conmutación de entrada
Entrada de contacto seco, fuente de alimentación integrada
Salida del relé
Tipo de contacto: contacto abierto en el cuerpo, contacto de transformación en el módulo
Capacidad de contacto: AC 250V / 3A, DC 30V / 3A
Salida de impulsos de energía
Modo de salida: pulso de optoacoplador en circuito abierto del colector
Constantes de impulso: 4000 (5A), 8000 (1A) imp/kWh
Salida de la cantidad analógica
DC 0mA ~ 20mA, 4mA ~ 20mA, 0V ~ 5V, 1V ~ 5V de salida, 0,5 grado de precisión, resistencia de carga i-pr 500 Ω
Entrada de magnitudes analógicas
DC 0mA a 20mA, 4mA a 20mA, 0V a 5V, 1V a 5V de entrada, clase de precisión del 0,5%
Tarjeta de almacenamiento
Capacidad estándar: 4 gigabytes, la capacidad máxima de la tarjeta TF es de 32 gigabytes
Comunicación
Interfaz RS485 / protocolo modbus-rtu y protocolo DLT645
Interfaz profibus-dp/protocolo profibus-dp
Interfaz RJ45 (ethernet)/modbus-tcp, HTTP, DHCP y otros protocolos
Suministro de energía
Rango de funcionamiento: AC/DC 85V a 265V o AC/DC 115 a 415V (P2)
Consumo de energía: consumo de energía del cuerpo ≤15VA
Compatibilidad electromagnética
Conformidad con la norma CEI 61000 (clase 4)
Nivel de protección
Panel de visualización IP52
Entorno de funcionamiento
Temperatura de trabajo: - 20 ° C a 65 ° C
Temperatura de almacenamiento: de 20 ° C a 70 ° C
Humedad relativa: ≤ 95%, sin condensación
Altura: ≤2500m

El diseño modular de estos medidores hace que sean compatibles con módulos externos de entrada/salida digital, módulos de entrada/salida analógica, tarjetas de memoria Micro SD/TF, módulos de registro de secuencia de eventos (SOE), módulos de comunicación de red, módulos de medición de humedad y temperatura; para llevar a cabo la medición del consumo de energía en un cicuito y monitorear el estado del interruptor. Las interfaces duales RS485 y Ethernet pueden proporcionar un intercambio de datos rápido y confiable sin utilizar equipos de intercambio de datos. La interfaz PROFIBUS-DP puede realizar funciones de red y transmisión de datos de alta velocidad.
