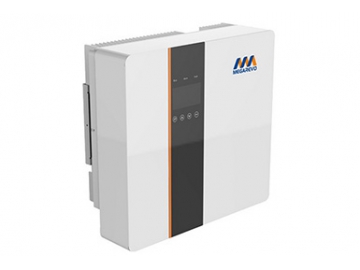

Unidad de acoplador AC, Serie RK-BP
Solicite un presupuesto
Características
- Compatible con batería de litio y batería de plomo-ácido
- Comunicación inalámbrica
- Control flexible para el sistema de monitoreo mediante APP
- Sin diseño de ventilador
- Nivel de protección IP65
- La batería aislada con equipos eléctricos de CA garantiza la seguridad y fiabilidad
- La corriente de carga y descarga de energía completa de la batería puede alcanzar 100A
- Fuera de la red, doble salida conectada a la red
- THDu fuera de la red ≤3%, con carga inductiva
Ejemplos de aplicación
- Villa
- Estación base de comunicaciones
- Área nómada
- Granja
- Hogares
- Energía de respaldo

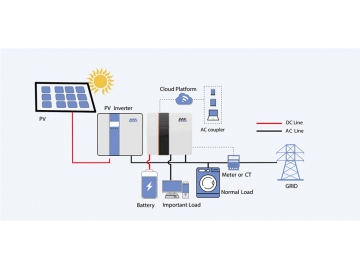

¿Cómo funciona?
Parámetros técnicos
| Modelo | R3K6-BP | R5K-BP |
| Datos de entrada de batería | ||
| Tipo de batería | Li-Ion o plomo-ácido | Li-Ion o plomo-ácido |
| Voltaje nominal de la batería (V) | 48 | 48 |
| Voltaje máximo de carga (V) | ≤60 (Configurable) | ≤60 (Configurable) |
| Corriente máxima de carga(A) | 75 | 100 |
| Corriente máxima de descarga | 75 | 100 |
| Capacidad de la batería (Ah) | 50~2000 | 50~2000 |
| Estrategia de carga para la batería de iones de litio | Autoadaptación a BMS | Autoadaptación a BMS |
| Datos de salida de CA (en la red) | ||
| Salida de potencia nominal (W) | 3680 | 5000 |
| Salida de potencia aparente máx.(VA) | 3680 | 5000 |
| Máx. potencia aparente de la red de servicios públicos (VA) | 7360 | 9200 |
| Voltaje de salida nominal (V) | 230 | 230 |
| Frecuencia nominal de salida (Hz) | 50/60 | 50/60 |
| Salida de corriente alterna máx. (A) | 16 | 22.8 |
| Corriente de CA máx. de la red de servicios públicos (A) | 32 | 40 |
| Factor de potencia de salida | ~1 (Ajustable desde 0.8 principal a 0.8 retrasado) | Ajustable desde 0.8 principal a 0.8 retrasado) ~1 ( |
| Salida THDi (salida nominal) | < 3% | < 3% |
| Datos de salida de CA (copia de seguridad) | ||
| Potencia máxima de salida aparente (VA) | 3680 | 5000 |
| Potencia aparente de salida máxima (VA) | 4416, 10seg | 5500, 10seg |
| Tiempo de conmutación automático (ms) | < 10 | < 10 |
| Voltaje de salida nominal (V) | 230 (±2%) | 230 (±2%) |
| Frecuencia nominal de salida (Hz) | 50/60 (±0.2%) | 50/60 (±0.2%) |
| Corriente máxima de salida (A) | 16 | 22.8 |
| Salida THDv (carga lineal) | < 3% | < 3% |
| Eficiencia | ||
| Máx. Eficiencia | 95.5% | 95.5% |
| Protección | ||
| Protección anti-isla | Integrado | Integrado |
| Protección de la salida sobre la corriente | Integrado | Integrado |
| Protección de salida corta | Integrado | Integrado |
| Protección contra sobretensión de salida | Integrado | Integrado |
| Datos generales | ||
| Rango de temperatura de funcionamiento (°C) | -25~60 | -25~60 |
| Humedad relativa | 0~95% | 0~95% |
| Altitud de funcionamiento (m) | ≤4000 | ≤4000 |
| Enfriamiento | Convección natural | Convección natural |
| Ruido (dB) | < 25 | < 25 |
| Interfaz de usuario | LED & APP | LED & APP |
| Comunicación con BMS | RS485; CAN | RS485; CAN |
| Comunicación con el medidor | RS485 | RS485 |
| Comunicación con Portal | Wi-Fi | Wi-Fi |
| Peso (kg) | 18.5 | 18.5 |
| Tamaño (Ancho*Altura*Profundidad mm) | 550/200/515mm | 550/200/515mm |
| Montaje | Soporte de pared | Soporte de pared |
| Grado de Protección | IP65 | IP65 |
| Autoconsumo en espera (W) | < 15 | < 15 |
| Topología | Aislamiento de alta frecuencia | Aislamiento de alta frecuencia |
| Certificaciones y Estándares | ||
| Regulación de la red | AS4777.2, G83/G100, CEI0-21 | AS4777.2, G59/G100, CEI0-21 |
| Seguridad | IEC62477, IEC62040 | IEC62477, IEC62040 |
| EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 |
