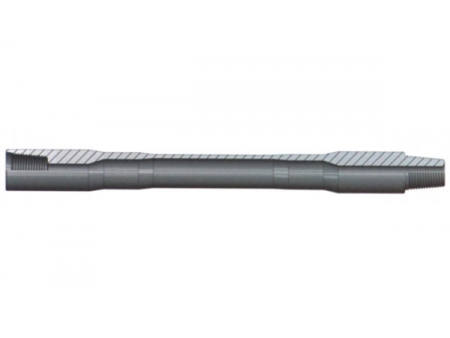

Tubería de perforación HDD (tipo integral)
Utiliza materiales OCTG, rendimiento confiable;
Utiliza exclusiva tecnología de moldeo para las uniones de herramientas dos veces más gruesas;
La banda de transición es suave, lo que puede reducir la resistencia del lodo;
Las juntas roscadas se tratan con nitrógeno líquido y tienen una mayor dureza de la superficie para brindarle una mayor vida útil al tubo.
Especificación de la tubería de perforación forjada para la máquina HDD Vermeer
Modelo de la plataforma | Conexión | Dimensión de la tubería de perforación | Templado y extinción | Radio mínimo de curvatura | Par máximo | ||||
| Diámetro exterior del tubo | Espesor de la pared | Diámetro exterior de las uniones/recalcado | Longitud de trabajo | Peso | |||||
| (mm) | (mm) | (mm) | (mm) | ( kg) | Grade | (m) | Nm | ||
| D7×11， D9×13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10×14， D10×15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24×26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 o 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 o 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100，Uni60×70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50×100, D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
Especificación de la tubería de perforación forjada para máquina HDD Ditch Witch
| Modelo de la plataforma | Conexión | Dimensión de la tubería de perforación | Templado y extinción | Radio mínimo de curvatura | Par máximo | ||||
| Diámetro exterior del tubo | Espesor de la pared | Diámetro exterior de las uniones/recalcado | Longitud de trabajo | Peso | |||||
| (mm) | (mm) | (mm) | (m) | ( kg) | Grade | (m) | Nm | ||
| JT820/920 | DW | 42 | 6.5 | 50.8 | 2 | 13 | S135 | 26 | 2000 |
| JT920L | DW | 42 | 6.5 | 50.8 | 3 | 21 | S135 | 26 | 2000 |
| JT1720 /1720M1 | DW | 52 | 6.5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7.5 | 66.7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7.5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82.5 | 4.5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4.5 | 84 | S135 | 65 | 18000 |
| JT7020 /8020 | DW | 89 | 10 | 101.6 | 4.5 | 100 | S135 | 72 | 24000 |
Especificación de la tubería de perforación forjada para máquina HDD Case
| Modelo de la plataforma | Conexión | Dimensión de la tubería de perforación | Templado y extinción | Radio mínimo de curvatura | Par máximo | ||||
| Diámetro exterior del tubo | Espesor de la pared | Diámetro exterior de las uniones | Longitud de trabajo | Peso | |||||
| (mm) | (mm) | (mm) | (m) | ( kg) | Grado | (m) | Nm | ||
| Case 6030 | Case | 60.3 | 7.5 | 66.7 | 3.048 | 35 | S135 | 33 | 6300 |
| Tamaño | Dimensión de la tubería de perforación | Pequeño espacio de sujeción de las uniones pin/caja | Rosca | Acero Grado | Radio mínimo de curvatura | Longitud de curvatura del taladro 90° | Ángulo de curvatura máximo | Tasa máxima de la tubería de perforación | Par | ||||
| Diámetro exterior del tubo | Espesor de la pared | Longitud de trabajo | Peso | Diámetro externo de las | |||||||||
| (mm) | (mm) | (m) | (kg) | (mm) | (mm) | (m) | (m) | (%) | (KN.m) | ||||
| 50（2″） | 50 | 6.5 | 2 | 20 | 57 | Pin：110 | DH50 | G | 38 | 60 | 3.0″4.8″ | 5.2 | 2.9 |
| 2.5 | 25 | Box：175 | S | 30 | 47.1 | 8.3 | 3 | ||||||
| 60.3（2 3/8″） | 60.3 | 7.5 | 2 | 25.3 | 67 | Pin：130 | DH60 | G | 42 | 66 | 2.7″5.2″ | 4.8 | 6 |
| 3 | 37 | Box：180 | S | 33 | 51.8 | 9.1 | 6.3 | ||||||
| 73（2 7/8″） | 73 | 8 | 3 | 45 | 80 | Pin：120 | DH23 | G | 58 | 91.1 | 3.0″3.8″ | 5.2 | 12 |
| 4 | 58 | Box：180 | S | 45 | 70.7 | 5 | 13 | ||||||
| 73（2 7/8″） | 73 | 10 | 3 | 58 | 87 | Pin：120 | DH26 | G | 67 | 105 | 2.6″4.5″ | 4.5 | 14.5 |
| 4 | 78 | Box：180 | S | 51 | 80 | 7.8 | 16 | ||||||
| 83（3 1/4″) | 83 | 9 | 3 | 59 | 92 | Pin：130 | WM80 | G | 73 | 114.7 | 2.4″4.0″ | 4.1 | 16.818 |
| 4.5 | 84 | Box：190 | S | 65 | 102.1 | 6.9 | |||||||
| 89 (3 1/2″) | 88.9 | 10 | 4.5 | 102 | 104 | Pin：150 | DH31 | G | 80 | 125.7 | 3.2″4.8″ | 5.6 | 22.324 |
| 6 | 130 | Box：230 | S | 72 | 113 | 8.3 | |||||||
| Límite elástico | Resistencia a la tracción | Tasa de elongación | Trabajo de impacto | |||||
| Acero | Mín. | Máx. | Mín. | Mín. | 10×10 | |||
| Grado | Psi | Mpa | Psi | Mpa | Psi | Mpa | % | （-20℃） |
| iG105 | 105,000 | 724 | 135,000 | 931 | 115,000 | 793 | 15 | ≥68 |
| S135 | 135,000 | 931 | 165,000 | 1138 | 145,000 | 1000 | 13 | ≥54 |

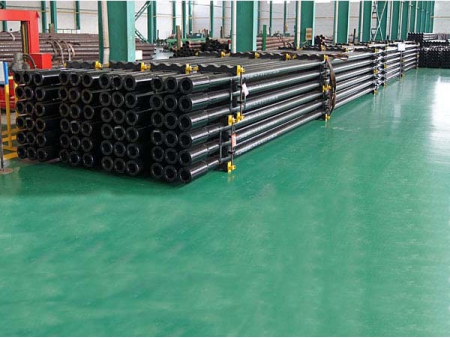

Tubería de perforación HDD
Utiliza material OCTG, el recalcado del extremo de la tubería cumple con la norma API; cuerpo más grueso del tubo, tratamiento térmico y de extinción, Grado de acero hasta G105 o S135;
Área soldada mediante el uso de tratamiento termo-mecánico, rendimiento de soldadura conforme a la norma API SPEC 7.
| Tubo | Unión | ||||||||||||
| Tamaño | Peso | Grado de acero | Recalcado | Diámetro exterior | Espesor de la pared del tubo | Rosca | Diámetro exterior de las uniones | Diámetro interior de las uniones | Diámetro de pesca | Gran espacio de sujeción entre las uniones del pin | Gran espacio de sujeción de las uniones de la caja | Diámetro exterior de la soldadura | Comparación de la capacidad el par |
| （mm) | d(mm) | d(mm) | LPB (mm) | LPB(mm) | Unión DTE/DPE （mm） | ||||||||
| 3 1/2 | 13.3 | R | EU | 88.9 | 9.35(11.4) | NC31 | 104.8 | 50.8 | 100.41 | 177.8 | 228.6 | 80.96 | 0.98 |
| G | 104.8 | 50.8 | 100.41 | 177.8 | 228.6 | 80.96 | 0.87 | ||||||
| S | 104.8 | 41.28 | 100.41 | 177.8 | 228.6 | 80.96 | 0.86 | ||||||
| 4 | 14 | R | EU | 101.6 | 8.38(9.19) | NC38 | 127 | 65.09 | 116.28 | 203.2 | 266.7 | 98.43 | 0.97 |
| G | 127 | 61.91 | 116.28 | 203.2 | 266.7 | 98.43 | 0.83 | ||||||
| S | 127 | 53.98 | 116.28 | 203.2 | 266.7 | 98.43 | 0.9 | ||||||
| 4 1/2 | 16.6 | E | IEU | 114.3 | 8.56 | NC46 | 158.8 | 82.55 | 145.26 | 177.8 | 254 | 119.06 | 1.09 |
| X | 158.8 | 72.6 | 145.26 | 177.8 | 254 | 119.06 | 1.01 | ||||||
| G | 158.8 | 76.2 | 145.26 | 177.8 | 254 | 119.06 | 0.91 | ||||||
| S | 158.8 | 69.85 | 145.26 | 177.8 | 254 | 119.06 | 0.81 | ||||||
| 20 | E | 10.92 | 158.75 | 76.2 | 145.3 | 177.8 | 254 | 119.07 | 1.07 | ||||
| X | 158.75 | 69.85 | 145.3 | 177.8 | 254 | 119.07 | 0.96 | ||||||
| G | 158.75 | 63.5 | 145.3 | 177.8 | 254 | 119.07 | 0.93 | ||||||
| S | 158.75 | 57.15 | 145.3 | 177.8 | 254 | ||||||||
| Tubo | Unión | ||||||||||||
| Tamaño | Peso | Grado de acero | Recalcado | Diámetro exterior | Espesor de la pared del tubo | Rosca | Diámetro exterior de las uniones | Diámetro interior de las uniones | Diámetro de pesca | Gran espacio de sujeción entre las uniones del pin | Gran espacio de sujeción de las uniones de la caja | Diámetro exterior de la soldadura | Comparación de la capacidad el par |
| Grade | （mm) | (mm) | d(mm) | d(mm) | DF(MM) | LPB(mm) | LPB(mm) | Unión DTE/DPE （mm） | |||||
| 4 1/2 | 16.6 | E | EU | 114.3 | 8.56 | NC50 | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 1.23 |
| X | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 0.97 | ||||||
| G | 168.28 | 95.25 | 154 | 177.8 | 254 | 127 | 0.88 | ||||||
| S | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.81 | ||||||
| 20 | E | 10.92 | 168.28 | 92.08 | 154 | 177.8 | 254 | 127 | 1.07 | ||||
| X | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.96 | ||||||
| G | 168.28 | 88.9 | 154 | 177.8 | 254 | 127 | 0.96 | ||||||
| S | 168.28 | 76.2 | 154 | 177.8 | 254 | 127 | 0.81 | ||||||
| 5 | 19.5 | E | IEU | 127 | 9.19 | 168.28 | 95.25 | 154 | 177.8 | 254 | 130.18 | 1.23 | |
| X | 168.28 | 88.9 | 154 | 177.8 | 254 | 130.18 | 0.97 | ||||||
| G | 168.28 | 82.5 | 154 | 177.8 | 254 | 130.18 | 0.88 | ||||||
| S | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.81 | ||||||
| 25.6 | E | 12.7 | 168.28 | 88.9 | 154 | 177.8 | 254 | 130.18 | 1.02 | ||||
| X | 168.28 | 76.2 | 154 | 177.8 | 254 | 130.18 | 0.96 | ||||||
| G | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.86 | ||||||
| S | 168.28 | 69.85 | 154 | 177.8 | 254 | 130.18 | 0.87 | ||||||
| 19.5 | E | 9.19 | 5 1/2FH | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.53 | |||
| X | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.21 | ||||||
| G | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 130.18 | 1.09 | ||||||
| S | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.98 | ||||||
| 25.6 | E | IEU | 12.7 | 177.8 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 1.21 | |||
| X | 177.8 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.95 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 130.18 | 0.99 | ||||||
| S | 184.15 | 82.55 | 170.7 | 203.2 | 254 | 130.18 | 0.83 | ||||||
| 5 1/2 | 21.9 | E | 139.7 | 9.17 | 177.8 | 101.6 | 170.7 | 203.2 | 254 | 144.46 | 1.11 | ||
| X | 177.8 | 95.25 | 170.7 | 203.2 | 254 | 144.46 | 0.98 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 1.02 | ||||||
| S | 190.5 | 76.2 | 180.2 | 203.2 | 254 | 144.46 | 0.96 | ||||||
| 24.7 | E | 10.54 | 177.8 | 101.6 | 170.7 | 203.2 | 254 | 144.46 | 0.99 | ||||
| X | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 1.01 | ||||||
| G | 184.15 | 88.9 | 170.7 | 203.2 | 254 | 144.46 | 0.92 | ||||||
| S | 190.5 | 76.2 | 180.2 | 203.2 | 254 | 144.46 | 0.86 | ||||||
| 6 5/8 | 25.2 | E | 168.3 | 8.38 | 6 5/8 FH | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 1.04 | |
| X | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 0.82 | ||||||
| G | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.87 | ||||||
| S | 215.9 | 107.95 | 195.7 | 203.2 | 279.4 | 176.21 | 0.86 | ||||||
| 27.7 | E | 9.19 | 203.2 | 127 | 195.7 | 203.2 | 279.4 | 176.21 | 0.96 | ||||
| X | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.89 | ||||||
| G | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.81 | ||||||
| S | 215.9 | 107.95 | 195.7 | 203.2 | 279.4 | ||||||||

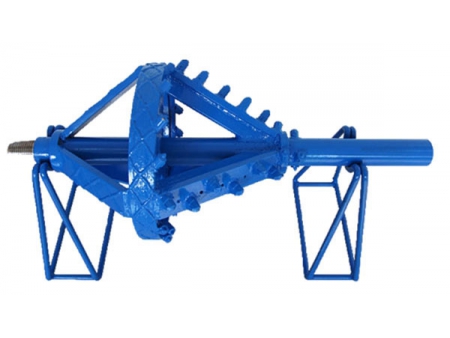

Escariador aleteado (Φ200—Φ1800)
Adecuado para estrato de suelo duro y formaciones rocosas de manto resistente.
Conexión con barra de perforación: conexión directa con barra de perforación; conexión octogonal
Conexión con la tubería: con o sin pivote
Actuador secundario
(15T,20T,40T,60T,80T,100T,200T,300T,400T,500T,600T,700T,800T)
mediante la utilización del diseño de optimización más reciente, mejora en gran medida la vida útil del actuador, y minimiza riesgos en la construcción.

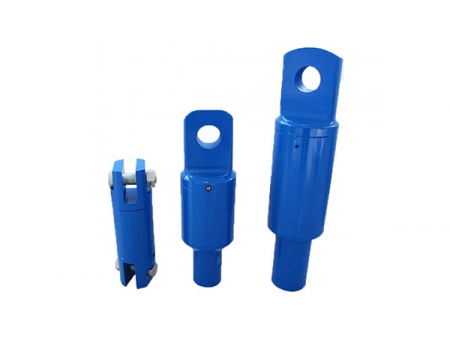

Deslizador y grillete
El deslizador es de aleación de acero y se trata térmicamente,

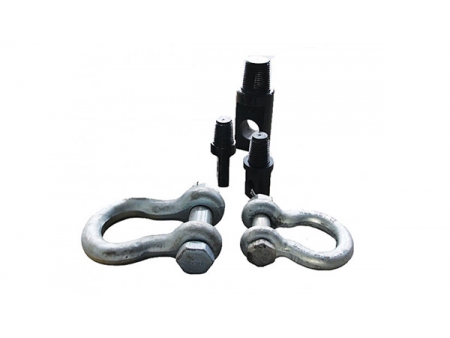

El grillete utiliza arco pasador con tuerca de alta seguridad.
Barrena orientada
Barrena orientada (2 3/8 ~ 6 5/8FH)
Conexión: conexión directa con la tubería de perforación, conexión octogonal, operación de lado
Modo de manejo de la barra de señal: montada atrás, montada de lado

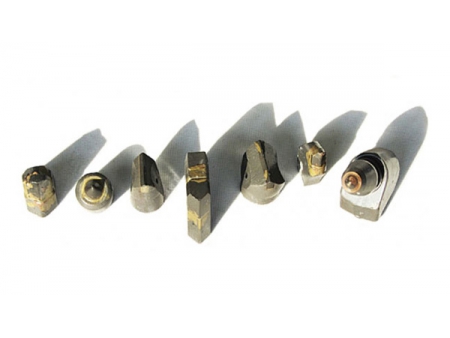

Hoja de corte
El usuario puede optar por diferentes hojas de corte según las distintas condiciones geológicas a fin de mejorar la eficiencia de corte del escariador.
Cuello de perforación
Utiliza aleación de acero tratada térmicamente, ofrece alta resistencia y durabilidad.
Escariador

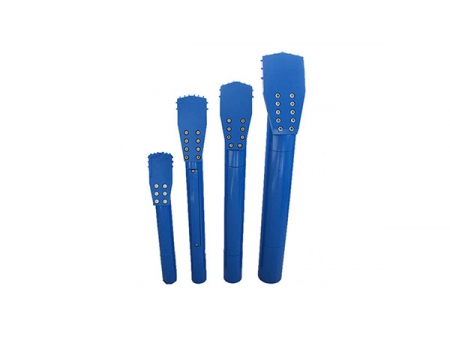

Escariador desgarrador (Φ200—Φ1800)
Adecuado para estratos de suelo blando.
Conexión con barra de perforación: conexión directa con barra de perforación; conexión octogonal; conexión con tubería: con o sin pivote.
