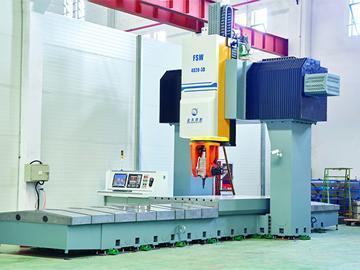

Máquina de soldadura por fricción- agitación rotativa
Características
La máquina de soldadura por fricción-agitación cuenta con las siguientes características:
1. Cuenta con una viga móvil con excelente rigidez y más económica;
2. La máquina tiene un soldado paralelo con superficie dimensional; micro soldadura: 0.2-1.2mm.

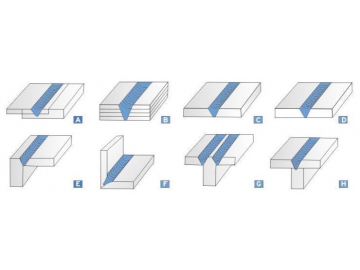

3. Hay un tipo de soldadura opcional
4. El sistema de accionamiento del torno tiene las siguientes ventajas: estructura simple, gran precisión de accionamiento y alta velocidad.
5. El torno tiene una gran rigidez y excelente resistencia a la vibración.
6. La máquina está equipada con una transportadora de rodillos de expulsión completando la línea.

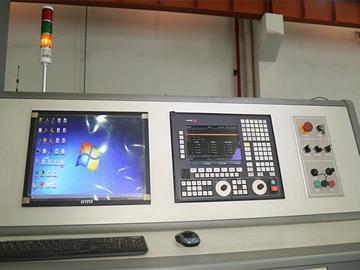

7. Diseño humanizado del Sistema de control con gran estabilidad.
8. It adopts wireless hand wheel which can prevent wire intertwist.
Descripción

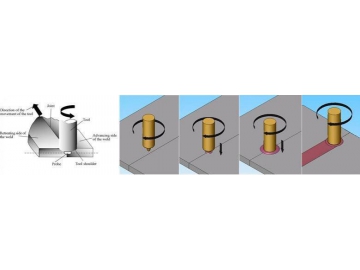

La soldadura por fricción y rotación es una técnica de unión de fases sólidas. Durante la soldadura, un soporte de un eje cilíndrico especial y un cabezal de rotación tipo perno convexo rotan y se insertan en la pieza para soldar. La fricción entre el cabezal de rotación y el material por soldar generará calor de fricción que plastifica con calor el material. Cuando la unidad rotativa avanza sobre el lado a soldar, el material caliente se desplaza desde el frente del cabezal hacia la parte trasera haciendo la unión entre las piezas por la asistencia de la máquina de forjado.
MODELO | |||
TIPO DE ESTRUCTURA: | Puente de accionamiento dual | ||
MÁXIMO ESPESOR DE SOLDADURA | Aluminio 40mm, cobre 20mm,May alloy 40mm | ||
CARRERA DE EJE X | 0-200mm | ||
CARRERA DE EJE Y | 0-900mm | ||
CARRERA DE EJE Z | 0-330mm | ||
TAMAÑO EXTERNO DE PIEZA PRINCIPAL | 1900mm×2600mm×3170mm (L×W×H) | 2800mm×2500mm×3170mm (L×W×H) | |
TAMAÑO EXTERNO DE PIEZA DE TRABAJO | 1100mm×900mm (L×W) | 1300mm×1200mm (L×W) | |
VELOCIDAD DE EJE X | 0-6000 mm/min | ||
VELOCIDAD DE EJE Y | 0-6000 mm/min | ||
VELOCIDAD DE EJE Z | 0-3000 mm/min | ||
EJE DE GIRO (EJE A) | 0-5°Manual | ||
CONTROLES CNC | Fagor8055,Siemens 828D (a elección del cliente) |
MODELO | |
TIPO DE ESTRUCTURA: | Puente de accionamiento dual |
MÁXIMO ESPESOR DE SOLDADURA | Aluminio 40mm, cobre 20mm,May alloy 40mm |
CARRERA DE EJE X | 0-200mm |
CARRERA DE EJE Y | 0-900mm |
CARRERA DE EJE Z | 0-330mm |
TAMAÑO EXTERNO DE PIEZA PRINCIPAL | 3500mm×2600mm×3400mm (L×A×Alt) |
TAMAÑO EXTERNO DE PIEZA DE TRABAJO | 1400mm×1100mm (L×A) |
VELOCIDAD DE EJE X | 0-6000 mm/min |
VELOCIDAD DE EJE Y | 0-6000 mm/min |
VELOCIDAD DE EJE Z | 0-3000 mm/min |
EJE DE GIRO (EJE A) | 0-5°Manual |
CONTROLES CNC | Fagor8055,Siemens 828D (a elección del cliente) |
MODELO | ||||
TIPO DE ESTRUCTURA: | Puente estático vertical | |||
MÁXIMO ESPESOR DE SOLDADURA | Cobre 0.1-1.5mm | |||
CARRERA DE EJE X | ------ | 0-150mm | ||
CARRERA DE EJE Y | 0-1100mm | 0-1100mm | ||
CARRERA DE EJE Z | 0-300mm | 0-300mm | ||
TAMAÑO EXTERNO DE PIEZA PRINCIPAL | 1140mm×1620mm×2500mm (L×A×Alt) | 2500mm×1500mm×2200mm (L×A×Alt) | ||
TAMAÑO EXTERNO DE PIEZA DE TRABAJO | 500mm×1070mm (L×A) | |||
VELOCIDAD DE EJE X | 0-15000 mm/min | |||
VELOCIDAD DE EJE Y | 0-4000 mm/min | |||
VELOCIDAD DE EJE Z | 0-5°Manual | |||
EJE DE GIRO (EJE A) | JINFENG,CHINA | Fagor8055,Siemens 828D (aelección del cliente) | ||
NOTA: Podemos diseñar una soldadora especial para placas de cobre o acero inoxidable y Cintas. |
Jinfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de las máquinas, de forma que contemos con aval técnico.
Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.
Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.
