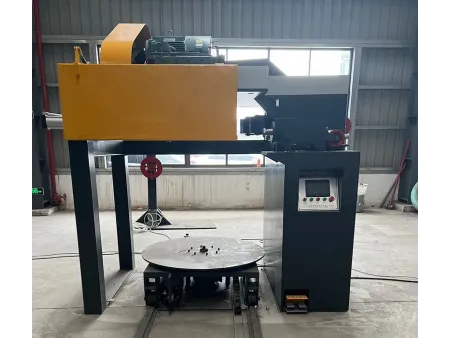

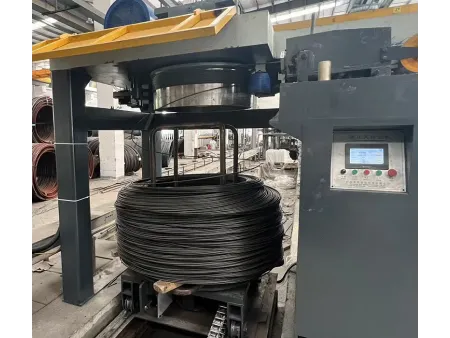

Máquina trefiladora invertida (bloque de toro invertido)
SA-DLS-100
Equipo diseñado para reducir el diámetro del alambre y recolectarlo de forma eficiente después del proceso de trefilado
- Velocidad de trefilado 300 m/min
- Diámetro del cabrestante 560 mm
- Diámetro de entrada del alambre 3.0 - 5.0 mm
Para obtener alambres de diámetros ultrafinos, generalmente se inicia con un trefilado de alta precisión que reduce el espesor del metal a menos de 0.01 mm, manteniendo una tolerancia extremadamente ajustada de ±0.01 mm. En este tipo de procesos, la trefiladora de bloque invertido se ha convertido en una herramienta clave, especialmente eficaz para trabajar con aceros de bajo contenido en carbono como Q195, Q235, 1008 y 1006, así como con otros metales blandos y fáciles de conformar. Ideal para aplicaciones donde cada micra es fundamenal.
Es una opción común en la fabricación de elementos como tornillos, tuercas, arandelas, clavos, mallas metálicas, alambre para amarres y alambre de uso general en aplicaciones industriales y de construcción.
- Tipo: Invertida
- Dimensiones (L×A×A): 4×2.3×2.3 m
- Diámetro del cabrestante: 560 mm
- Potencia del motor: 22 kW
- Diámetro de entrada del alambre: 3.0 - 5.0 mm
- Velocidad de trefilado: 300 m/min
- Materiales de la máquina: Bastidor de acero estructural estándar; paneles y puertas en chapa laminada en frío con acabado pintado.
- Este sistema utiliza matrices de alta resistencia fabricadas en carburo tungsteno, PCD o con recubrimientos nanométricos, lo que garantiza una gran durabilidad y un desgaste mínimo. Su diseño permite un cambio rápido de matrices, ideal para adaptarse fácilmente a diferentes calibres de alambre.
- Además, incorpora un sistema de control inteligente con PLC y pantalla táctil, que regula automáticamente la velocidad y la tensión durante el trefilado. Todo el proceso se desarrolla de forma continua, precisa y con muy poca intervención del operador.
- Componentes: funciones y configuración
- Desenrollador: Diseñado con control automático de tensión y corrección de desviaciones, este desenrollador de una sola capa previene eficazmente los enredos del alambre. Incorpora sensores para detectar roturas o atascos, lo que permite mantener un flujo de producción continuo. Es compatible con devanado activo o pasivo, según las necesidades de la operación.
- Unidad de trefilado: Equipada con un motor de frecuencia variable y reductor, esta unidad cuenta con cabrestantes de doble capa recubiertos de carburo tungsteno y una caja de matrices. Gracias al convertidor de frecuencia, se logra una recogida precisa del alambre, manteniendo una velocidad estable y controlada durante todo el proceso.
- Rango de diámetros: El modelo 600 trabaja con alambres entre φ8.0 y φ4.5 mm, mientras que el modelo 800 está diseñado para alambres de φ14.0 a φ7 mm. También se ofrecen opciones personalizadas para adaptarse a diferentes especificaciones de producto.
- Potencia de salida: Varía en función del tamaño del cabrestante y de los requerimientos específicos de producción.
- Sistema de control: Incluye un PLC Siemens con pantalla HMI integrada, que permite visualizar y ajustar en tiempo real parámetros como fuerza de trefilado, velocidad, peso y especificaciones del producto. Esto proporciona un control total del proceso y facilita la supervisión operativa.
