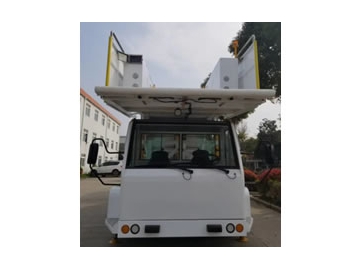

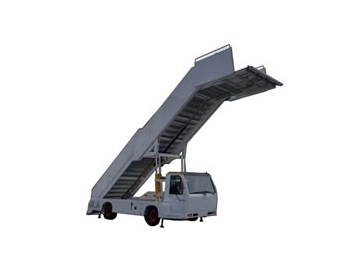

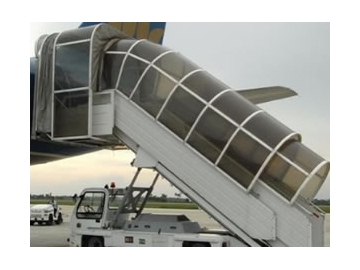

Camión con escalera de embarque HD-PS5800
Descripción

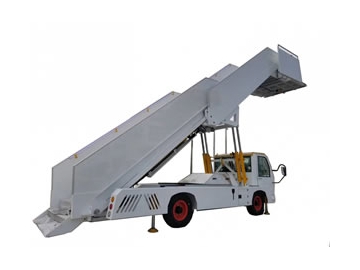

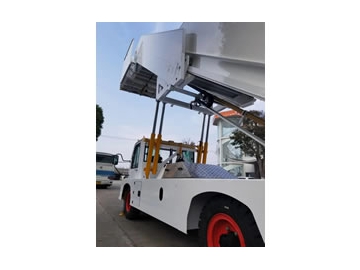

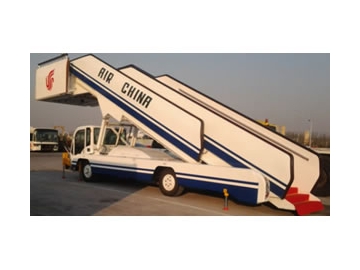

El camión con escalera de embarque de pasajeros HD-PSC5800 es un chasis comercial modificado para funcionar como equipo de asistencia en tierra, desarrollado por nuestra compañía para que los pasajeros puedan subir y bajar de los aviones. La altura de la puerta de la cabina está entre los 2400mm y los 5800mm.
Es apto para las series B747, B757, B767, B777, B787, también la serie A320, A300, A330, A340, A380 de cabinas frontales.
Este camión con escalera de embarque está compuesto por el chasis, la escalera (fija y extensible), mecanismo de elevación, sistema hidráulico, sistema eléctrico, entre otros. Usa un chasis propio apto para conducirse en la derecha o en la izquierda, conforme a las necesidades del cliente. Cuenta con dirección hidráulica para un uso conveniente, estable y confiable. La pasarela es extensible, por lo que puede cargar hasta 7.2 toneladas, lo que sería unas 100 personas.
CaracterísticasMateriales
- El perfil de aluminio agrega resistencia antideslizante
- El chasis es resistente y duradero gracias a las gruesas placas de acero
- El pedal está hecho de material antideslizante y anticorrosivo.
- La barandilla de acero inoxidable está protegida por resina de epoxi y una cobertura de dos capas de poliuretano, con resistencia anticorrosiva.
- La placa protectora en ambos lados está hecha de aleación de acero.
- El camión con escalera para pasajeros cuenta con un proceso de elevación de la escalera de un solo botón, por lo que es simple, conveniente y confiable.
- El cilindro de elevación doble y el actuador rotativo son seguros y confiables.
- El vidrio frontal de la cabina es más amplio, y los asientos pueden ajustarse hacia adelante y atrás, hacia arriba y abajo.
- La lámpara LED en el apoyabrazos es elegante y con larga vida útil.
- El diseño integrado del camión escalera y su sistema de energía pueden cambiarse y reemplazarse a voluntad.
- El eje frontal puede cargar hasta 7 toneladas. Tanto el eje frontal como el eje trasero pueden personalizarse a pedido del cliente.
- El sistema hidráulico ayuda al freno de dirección, y el freno de tubo doble permite un frenado seguro.
Modelo | PS5800A (Euro 4 Auto) | PS5800B (Euro 3 Auto) | PS5800C (Euro 3 Auto) | PS5800D (GB 3 Auto) | PS5800E (GB 3 Manual) |
Parámetros | |||||
Dimensiones generals | 7860*2400*3650 | 7860*2400*3650 | 7860*2400*3650 | 7860*2400*3650 | 7860*2400*3650 |
Distancia del suelo | 190mm | 190mm | 190mm | 180mm | 190mm |
Ángulo de aproximación | 14° | 14° | 14° | 14° | 14° |
Ángulo de partida | 8° | 8° | 8° | 8° | 8° |
Ángulo de rampa | 15° | 15° | 15° | 15° | 15° |
Ángulo de inclinación de la escalera | 30-39° | 30-39° | 30-39° | 30-39° | 30-39° |
Radio mínimo de giro | 7300mm | 7300mm | 7300mm | 7300mm | 7300mm |
Distancia entre ejes | 3150mm | 3150mm | 3150mm | 3150mm | 3150mm |
Vía frontal/trasera | 2000/2000mm | 2000/2000mm | 2000/2000mm | 2000/2000mm | 2000/2000mm |
Velocidad máxima | 45km/h | 45km/h | 45km/h | 45km/h | 45km/h |
Velocidad mínima estable | 3km/h | 3km/h | 3km/h | 3km/h | 3km/h |
Peso al vacio | 8000kg | 8100kg | 8000kg | 8000kg | 8000kg |
Altura de la plataforma elevadora frontal | 2200~5800 | 2200~5800 | 2200~5800 | 2200~5800 | 2200~5800 |
N° escaleras arriba | 12 | 12 | 12 | 12 | 12 |
N° escaleras abajo | 15 | 15 | 15 | 15 | 15 |
Tamaño de la plataforma (largo/ancho) | 3150~3550*2200mm | 3150~3550*2200mm | 3150~3550*2200mm | 3150~3550*2200mm | 3150~3550*2200mm |
Carrera de la plataforma móvil | 400mm | 400mm | 400mm | 400mm | 400mm |
Emisiones del motor | Euro 4 | Euro 3 | EURO 3 | GB 3 | GB 3 |
Modelo/ marca | QSF2.8t4T65H/ COMMINS | TCD2012/DEUTZ | 1104D44T/Perkins | JX493ZLQ3A/JMC | JX493ZLQ3A/JMC |
Potencia | 48KW | 103KW | 70KW | 75KW | 75KW |
Velocidad de rotación | 2500l/min | 2400l/min | 2200l/min | 3600l/min | 3600l/min |
Torque | 282N.m | 520N.m | 392N.m | 240N.m | 240N.m |
Caja de cambios (modelo/marca) | PST2/GRAZIANO | Allsion1000 | Allsion1000 | Y53470H/OKAMURA | JC528T6/JMC |
Cambios (frontales/traseros) | 2 marchas adelante y 1 reversa | 4 marchas adelante y 1 reversa | 2 marchas adelante y 1 reversa | 2 marchas adelante y 1 reversa | 5 Forward Gear 1 Reverse Gear |
- La escalera elevadora y los cilindros con traba hidráulica son seguros y confiables

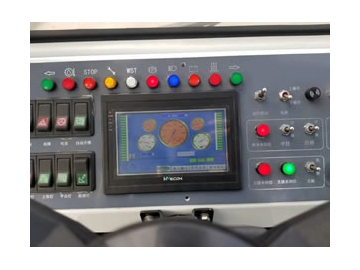

- Elevador inteligente controlado por un único botón y avión de control

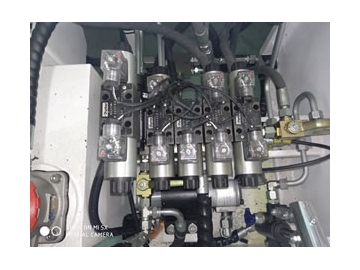

- El confiable sistema hidráulico occidental (PARKER, EATONS)

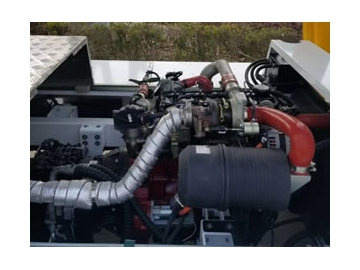

- Motor Cummins / Deutz / Perkins (Euro IV / Euro III)

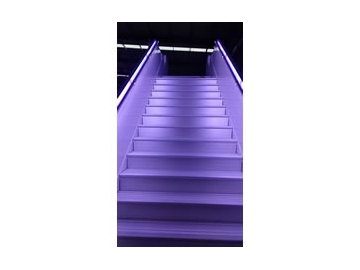

- Faros LED en ambos lados de la escalera para iluminación nocturna
- Amplio espacio de cabina para una operación confortable
- Toldo de acero inoxidable/PVC cerrado/semiabierto personalizable
