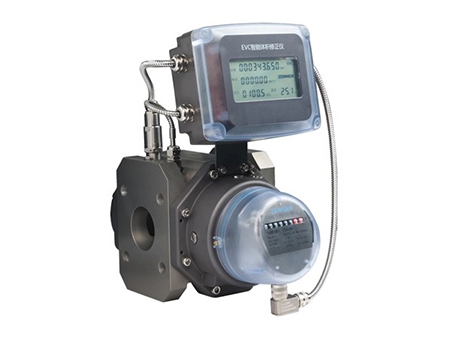

Caudalímetro de turbina
Los medidores de caudal tipo turbina o caudalímetro de turbina son uno de los más utilizados en la industria de procesos debido a que son idóneos para un gran número de aplicaciones, fáciles de mantener, duraderos y versátiles. Es un tipo de instrumento de medición de nueva generación con alta precisión y confiabilidad, este tipo de caudalímetro de turbina presenta gran estabilidad y rendimiento ante mediciones de presión alta y bajo, también como gran rendimiento ante perturbaciones del flujo. Es muy recomendable para uso comercial, por lo que se puede también aplicar para mediciones de gas industrial, de tuberías de la ciudad, gestión de energía, de estación de regulación de gas, entre otros; de esta manera podemos comentar que presenta un amplio rango de aplicaciones.
- Medición exacta:Rango ancho de flujo (Qmax/Qmin=20:1), alta precisión y buena repetitividad (alcanzando 1.0 estándar), baja pérdida de presión, bajo ratio de flujo inicial, reduce de manera efectiva el error de salida.
- Diseño modular: Diseñado con componente removible de eje independiente, diseño compacto, es además fácil y conveniente para instalación y mantenimiento respectivo, no es afectado por algún tipo de tensión de las líneas de la tubería.
- Alta resistencia a las perturbaciones: Diseño integrado con flujo principal, remueve de manera efectiva la perturbación del fluido, rectificación efectiva del fluido, baja pérdida de presión, bajo requerimiento en la sección de los tubos derechos (frontal ≥ 2DN, posterior ≥ 1DN)
- Buen efecto de prueba ante el polvo:La prueba ante el polvo y la estructura sellada, garantiza la estabilidad por largo plazo del eje y operación confiable.
- Compensación de temperatura integrada: Integrado con sensor de alto flujo de precisión, presión y temperatura, como también de corrector inteligente de volumen (sensor de temperatura integrado), el cual es apto para poder identificar la temperatura instantánea, el ratio de la presión y flujo de gas, logrando compensación automática de seguimiento del flujo y rectificación del factor de compresión. Además es apto para visualizar el volumen de gas acumulado bajo condición estándar (Pb=101.325KP,Tb=293.15K).
- Opción de múltiple salida: La señal estándar del flujo, la señal del flujo corresponde a la condición de trabajo, señal estándar analógico (4-20) mA y el puerto de señal de salida RS-485, es adecuado para poder trabajar con el sistema de gestión de tarjeta IC.
- Almacenaje permanente: Evita pérdida de data interna en el caso que se corte la electricidad, logrando un almacenamiento permanente.
- Consumo bajo de energía: El microprocesador presenta consume bajo de energía, 2 baterías de segmento de litio 3.6V, su periodo de servicio llega a los 5 años para arriba.
- Seguridad y confiabilidad: Integrado estándar de protección a prueba de explosión ExdII BT4 Gb e IP65. La función remota GSM se puede integrar conforme a sus requerimientos para poder lograr una transmisión remota de data a bajo costo. Integra función de configuración de temperatura y presión, además de ser aplicado para uso en diversas ocasiones con presión y temperatura confiable.
Modo | ND (mm) | Rango de flujo | qtm³/h | Clase de precisión | Pérdida de presión Qmax | Material de la carcasa | ||
0.1 | 1.5 | Kpa | ||||||
ZWL-50S/ ZWL-50M/ ZWL-50L | 50 | 5~65/ 6~100/ 10~160 | 13/20/32 | Qmin≤Q<0.2Qmax:±2.0% 0.2Qmax≤Q<Qmax:±1.0% | Qmin≤Q<0.2Qmax:±3.0% 0.2Qmax≤Q<Qmax:±1.5% | 0.7/ 1.1/ 2.2 | ≤Aleación de aluminio 1.6Mpa; >Acero fundido nodular 1.6Mpa, acero de carbono, acero resistente a la corrosión | |
ZWL-80S/ ZWL-80M/ ZWL-80L | 80 | 10~160/ 13~250/ 20~400 | 32/50/80 | 0.7/ 1.3/ 2.2 | ||||
ZWL-100S/ ZWL-100M/ ZWL-100L | 100 | 13~250/ 20~400/ 32~650 | 50/80/130 | 0.7/ 1.1/ 2.4 | ||||
ZWL-150S/ ZWL-150M/ ZWL-150L | 150 | 32~650/ 50~1000/ 80~1600 | 130/200/320 | 0.8/ 1.3/ 2.4 | ||||
ZWL-200S/ ZWL-200M/ ZWL-200L | 200 | 50~1000/ 80~1600/ 125~2500 | 200/320/500 | 0.7/ 1.2/ 2.4 | ||||
ZWL-250S/ ZWL-250M/ ZWL-250L | 250 | 80~1600/ 125~2500/ 200~4000 | 320/500/800 | 1.0/ 2.0/ 2.4 | Acero fundido nodular, acero de carbono, acero resistente a la corrosión | |||
ZWL-300S/ ZWL-300M/ ZWL-300L | 300 | 125~2500/ 200~4000/ 320~6500 | 500/800/1000 | 1.8/ 2.0/ 2.4 |
DN | A | B | H | D | K | n | L | d | A | B | H | D | K | n | L | d |
1.6MPa | 2.5MPa | |||||||||||||||
25 | 200 | 130 | 305 | 115 | 85 | 4 | 14 | 65 | 200 | 172 | 305 | 115 | 85 | 4 | 14 | 65 |
50 | 200 | 160 | 330 | 165 | 125 | 4 | 18 | 99 | 200 | 202 | 330 | 165 | 125 | 4 | 18 | 99 |
80 | 240 | 176 | 360 | 200 | 160 | 8 | 18 | 132 | 240 | 214 | 360 | 200 | 160 | 8 | 18 | 132 |
100 | 300 | 186 | 376 | 220 | 180 | 8 | 18 | 156 | 300 | 233 | 387 | 235 | 190 | 8 | 22 | 156 |
150 | 450 | 216 | 430 | 285 | 240 | 8 | 22 | 211 | 450 | 263 | 452 | 300 | 250 | 8 | 26 | 211 |
200 | 600 | 243 | 488 | 340 | 295 | 12 | 22 | 266 | 600 | 290 | 488 | 365 | 310 | 12 | 26 | 274 |
250 | 300 | 270 | 545 | 405 | 355 | 12 | 26 | 319 | 300 | 315 | 560 | 425 | 370 | 12 | 30 | 330 |
300 | 320 | 300 | 630 | 460 | 410 | 12 | 26 | 370 | 320 | 345 | 630 | 485 | 430 | 16 | 30 | 389 |
