Máquina automática de estampación y corte
Este producto se ha descontinuado y eliminado de nuestros almacenes.
Nuestro modelo MZ 1050J de máquina de estampación y corte se usa comúnmente en la industria del embalaje para cortar y decorar hojas de papel y cartón.
Esta máquina automática de estampado utilizada un sistema de control servo con tecnología japonesa. Cuenta con 4 motores servo controlan de manera separada los rollos de papel para un estampado de alta precisión.
La lámina de estampación cuenta con un sistema de control de la temperatura para garantizar la máxima calidad.
Modelo | MZ 1050J |
Tamaño máx. del papel | 1050*750mm |
Tamaño mín. del papel | 400*360mm |
Tamaño máx. de corte | 1040*730mm |
Tamaño máx. de estampación | Transversal: 1030*600mm; Longitudinal: 1040*730mm |
Potencia del panel de calentamiento | 22.3 KW |
Rango de valores | Cartón 90-2000g; Cartón corrugado≤4mm, |
Temperatura máx. del panel de estampado | 199°C |
Presión máxima | 300 Ton |
Velocidad máxima de corte | 7,500s/h |
Velocidad máxima de estampado | 6,000s/h |
Zona de calentamiento | 12 |
Bandejas de alimentación | Longitudinal 2; transversal 3 |
Enrollado máximo | Transversal Ф200mm; longitudinal Ф250mm |
Precisión del estampado | ±0.15 |
Consumo de energía | Corte 29 KW, Estampado 67.6 KW |
Tamaño de la máquina(L*W*H) | 6000*4400*2700mm |
Peso de la máquina | 18 Ton |
- Sección de alimentación
Uso de un sistema de alimentación personalizado
F Cuatro sistemas de recogida y cuatro de succión con ajuste de ángulo.
Aplicable en cartones de 100-2000gsm y E, F, C, B flautas.
Alimentador automático de forma ininterrumpida para máxima eficiencia. - Lámina de estampación transversal

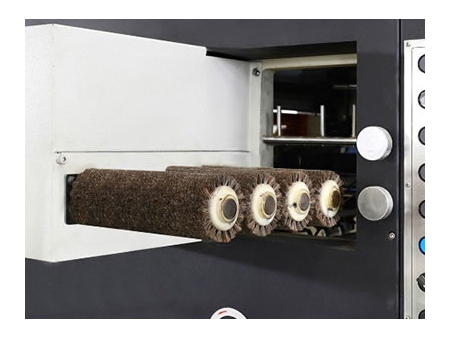

Uso separado de 2 grupos de rodillos electroquímicos colocados transversalmente y controlados por 2 sets de motores AC servo.

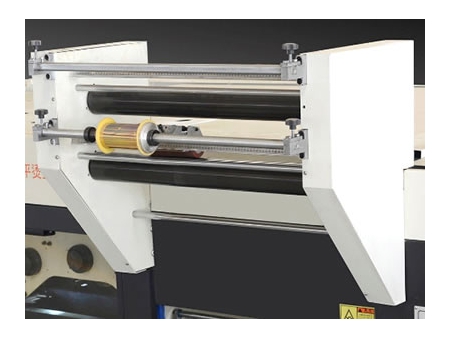

- Lámina de estampación longitudinal
3 rodillos electroquímicos de aluminio se utilizan en esta sección de estampación longitudinal para estampación en caliente. Son controlados por 3 sets de motores AC servo.

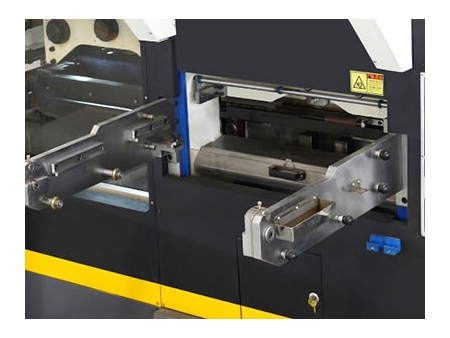

- Sección de corte
Cuenta con un sistema de cierre neumático para mayor seguridad de los operarios al cambiar las hojas de corte.

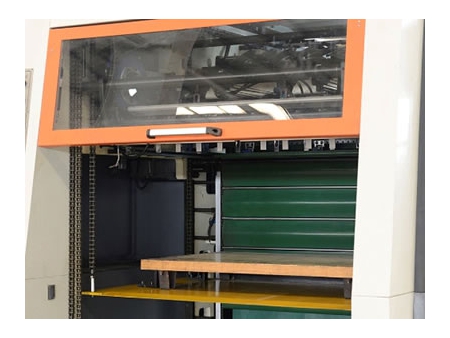

Uso de engranajes y componentes electrónicos de marcas internacionalmente conocidas para mayor confianza de nuestros clientes. - Sección de entrega
Un dispositivo fotoeléctrico asegura un funcionamiento seguro y alimentación en la sección de entrega de forma ininterrumpida.
Corredores delanteros y laterales para un apilamiento ordenado.
Opciones de entrega: Pallet o tráiler. - Interfaz

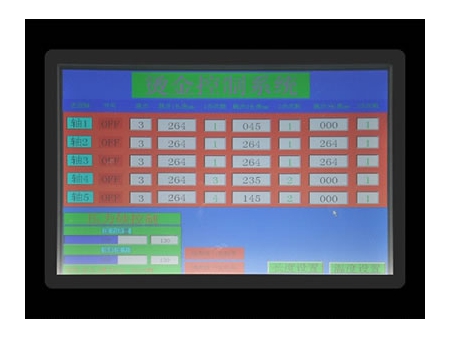

Pantalla táctil a color para facilitar el monitoreo de los procesos y diagnosis de problemas.

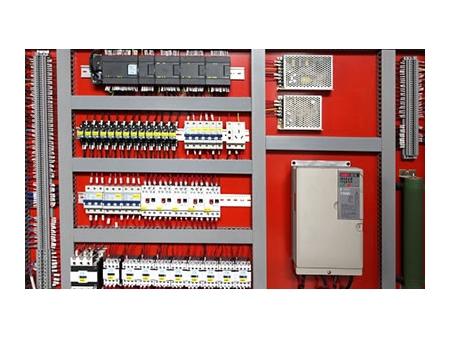

- Sección de control eléctrico
Tecnología PLC de Siemens para facilitar el manejo de la maquinaria.
La sección de control eléctrico utiliza componentes de marcas de renombre internacional para garantizar su rendimiento y fiabilidad.
La máquina de estampación cuenta con un dispositivo de parada de emergencia que detecta errores y detiene dicha máquina para prevenir daños tanto en los operarios como en los productos.
