Niveladora de placas correctora para enderezar chapas y piezas metálicas

Niveladora de placas correctora para enderezar chapas y piezas metálicas

  • Diámetro del rodillo: 30-60mm
  • Espesor de nivelación: 3-10mm
  • Ancho de nivelación: 50-1000mm

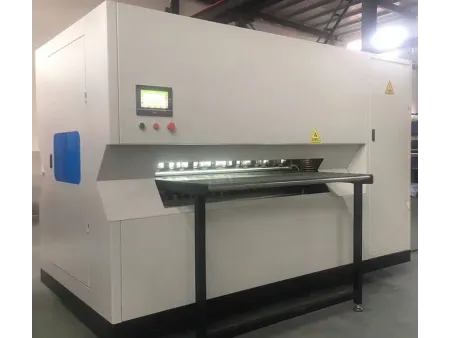

Una niveladora de placas (o también llamada enderezadora) es una máquina utilizada en la metalurgia para aplanar o enderezar láminas o bobinas de metal con alta precisión. Funciona haciendo pasar el material a través de una serie de rodillos o cabezales niveladores que aplican presión en zonas concretas, ajustando la curvatura del metal para conseguir una superficie plana o uniforme. El proceso continúa hasta que se alcanza el nivel deseado de planitud o rectitud.

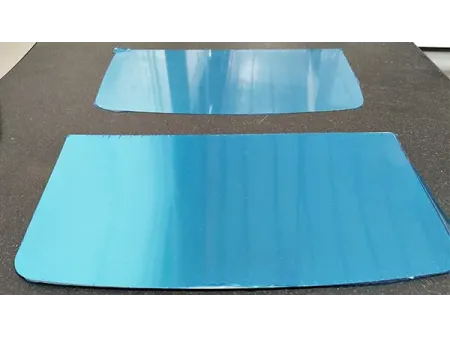

Chapa de acero de alta resistencia automotriz

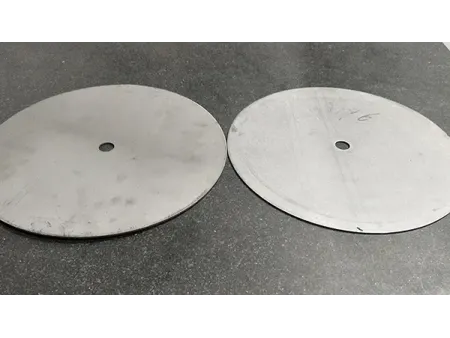

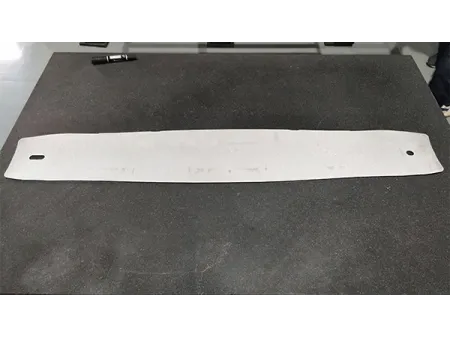

Chapas de acero laminado para uso médico

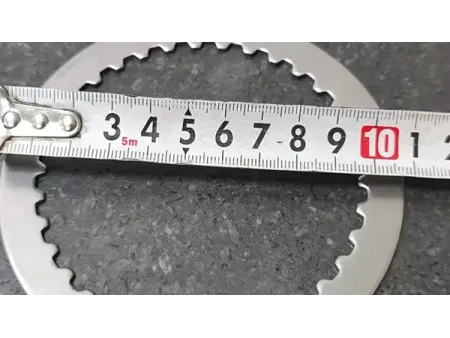

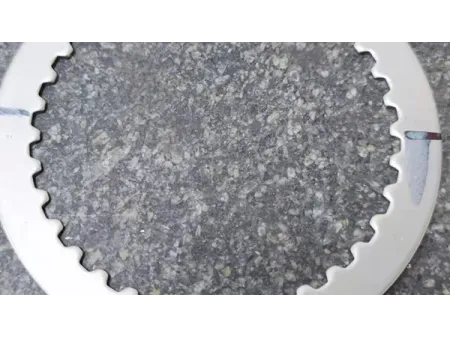

Almohadilla de rotura (break pad)

Set de punzones

  • Características
  • Especificaciones
  • Componentes
Características
  • Accionamiento de doble rodillo
    Cuenta con un servomotor acoplado a una caja de cambios de alta precisión, lo que garantiza un funcionamiento suave y estable de los rodillos niveladores.
  • Control de circuito cerrado CNC
    Utiliza un sistema CNC completo con retroalimentación en tiempo real a través de sensores de desplazamiento para mantener una precisión constante del espacio entre los rodillos.

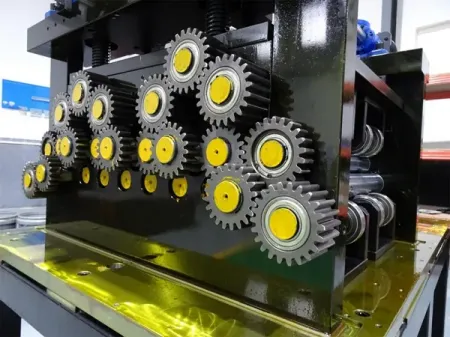

  • Sistema de engranajes mejorado
    Los engranajes están diseñados de manera óptima para una distribución uniforme de la potencia a los rodillos, con un pulido fino y un tratamiento térmico para reducir el ruido y aumentar la durabilidad.
  • Construcción robusta de rodillos
    Incluye 23 rodillos de acero aleado de alta resistencia, cada uno endurecido para mejorar las propiedades mecánicas y prolongar la vida útil.
  • Tecnología avanzada de paso de rodillos
    Emplea una disposición desigual del paso de los rodillos para optimizar el alivio de la tensión durante el proceso de nivelación.
  • Accionamiento individual de rodillos
    Cada rodillo es accionado de forma independiente por un eje cardán, lo que proporciona un control preciso y un rendimiento mejorado.
  • Sistema de rodamiento superior
    Los rodillos están soportados por rodamientos de agujas, sellados para evitar la contaminación y diseñados para intervalos de mantenimiento prolongados.
Aplicaciones

Diseñado para el aplanamiento de alta precisión, este nivelador de placas sobresale con una variedad de materiales que incluyen aluminio, acero inoxidable, acero al carbono y placas de cobre. Es especialmente eficaz en aplicaciones que requieren una planitud precisa, como piezas de automóviles, estructuras aeroespaciales, componentes ferroviarios de alta velocidad y muebles metálicos y gabinetes eléctricos.

Especificaciones

Niveladora de placas (diámetro de rodillo de 30mm)

Modelo 30-300-21 30-500-21 30-800-21 30-1000-21
Diámetro del rodillo Ø30mm Ø30mm Ø30mm Ø30mm
Cantidad de rodillos 21 21 21 21
Ancho nominal de nivelación 300mm 500mm 800mm 1000mm
Espesor nominal de la placa 0.5-2mm 0.5-2mm 0.5-2mm 0.5-2mm
Espesor máx. de la placa 3mm 3mm 3mm 3mm
Precisión de nivelación H H H H

Niveladora de placas (diámetro de rodillo de 40mm)

Modelo 40-300-21 40-500-21 40-800-21 40-1000-21
Diámetro del rodillo Ø40mm Ø40mm Ø40mm Ø40mm
Cantidad de rodillos 21 21 21 21
Ancho nominal de nivelación 300mm 500mm 800mm 1000mm
Espesor nominal de la placa 0.5-3mm 0.5-3mm 0.5-3mm 0.5-3mm
Espesor máx. de la placa 5mm 5mm 5mm 5mm
Precisión de nivelación H H H H

Nivelador de placas (diámetro de rodillo de 50mm)

Modelo 50-300-21 50-500-21 50-800-21 50-1000-21
Diámetro del rodillo Ø50mm Ø50mm Ø50mm Ø50mm
Cantidad de rodillos 21 21 21 21
Ancho nominal de nivelación 300mm 500mm 800mm 1000mm
Espesor nominal de la placa 0.5-4mm 0.5-4mm 0.5-4mm 0.5-4mm
Espesor máx. de la placa 8mm 8mm 8mm 8mm
Precisión de nivelación H H H H

Niveladora de placas (diámetro de rodillo de 60mm)

Modelo 60-300-21 60-500-21 60-800-21 60-1000-21
Diámetro del rodillo Ø60mm Ø60mm Ø60mm Ø60mm
Cantidad de rodillos 21 21 21 21
Ancho nominal de nivelación 300mm 500mm 800mm 1000mm
Espesor nominal de la placa 1-6mm 1-6mm 1-6mm 1-6mm
Espesor máx. de la placa 10mm 10mm 10mm 10mm
Precisión de nivelación H H H H
Componentes

Configuraciones

  • Controlador CNC: Delta (Taiwán)
  • Servomotor: Mitsubishi (Japón)
  • Servoaccionamiento: Mitsubishi (Japón)
  • Inversor: Mitsubishi (Japón)
  • Sensor de desplazamiento de ángulo: Miran (China)
  • Componentes eléctricos de baja tensión: Schneider (Francia)

Por qué se necesitan la s niveladoras de placas en la industria metalúrgica

Chapa de acero de alta resistencia automotriz

Chapas de acero laminado para uso médico

Almohadilla de rotura (break pad)

Set de punzones

  • Corrección de forma
    Los niveladores de precisión abordan las deformaciones en la chapa metálica causadas por la fabricación, el transporte o el uso, restaurándolas a sus especificaciones de diseño originales.
  • Garantizar el cumplimiento de los estándares de precisión
    En sectores como el automotriz y el aeroespacial, donde los estrictos estándares de planitud son críticos, los niveladores de placas garantizan que las piezas metálicas cumplan con estos exigentes requisitos.
  • Integración de procesos
    Estas máquinas facilitan el ajuste de las piezas de trabajo de metal a las formas específicas requeridas para el procesamiento posterior, mejorando la calidad y la consistencia generales de la fabricación.
  • Retificación de deformación
    Los niveladores de placas reparan las deformaciones resultantes de la soldadura, el calentamiento u otros procesos industriales, asegurando que la pieza de trabajo cumpla con los estándares técnicos.
  • Mejora estética
    Al mejorar el acabado de la superficie, los niveladores de placas mejoran el atractivo visual y profesional de los productos metálicos.
