Máquina formadora de tejas esmaltadas

Máquina formadora de tejas esmaltadas
Máquina formadora de tejas esmaltadas
Máquina formadora de tejas esmaltadas
Máquina formadora de tejas esmaltadas
Solicite un presupuesto

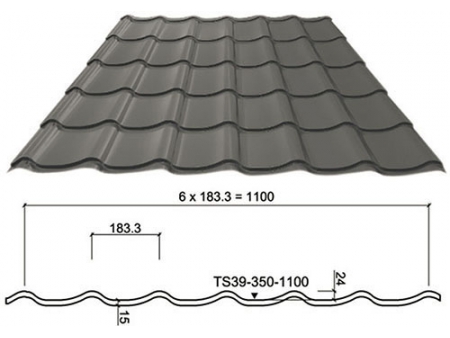

Diseño del perfil
Parámetros principales
  • Especificaciones del material laminado: 1250×(0.4-0.8)×L, carga de fluencia ≤250MPa
  • Velocidad de operación: 3.0-4.0m/min (350mm de paso entre las ondulaciones como ejemplo)
  • Rodillos de paso:16 pasos
  • Bastidor de la máquina: soldado con viga de acero H 350
  • Espesor del panel:16mm
  • Material del rodillo: acero forjado no. 45 enchapado con cromo duro
  • Material del eje: acero forjado no. 45 enchapado revenido y templado
  • Diámetro del eje principal ¢70mm
  • Potencia del motor principal: 5.5KW
  • Potencia de la estación hidráulica:11KW
  • Presión de la estación hidráulica: 10-12Mpa
  • Sistema de control eléctrico: control de frecuencia PLC (Panasonic)
  • Tamaño de la máquina:7000×1700×1400(mm)
Características estructurales y composición
  • Características de la estructura
    a. Estructura simple y razonable de hermosa apariencia. La máquina posee una estructura de perfil de acero que se procesa luego de la soldadura, por lo que puede funcionar de forma estable y con una alta eficiencia.
    b. Realiza el corte y punzonado automático y preciso, de modo que los extremos de láminas acabadas son estéticos y limpios. Además, las láminas no se deforman.

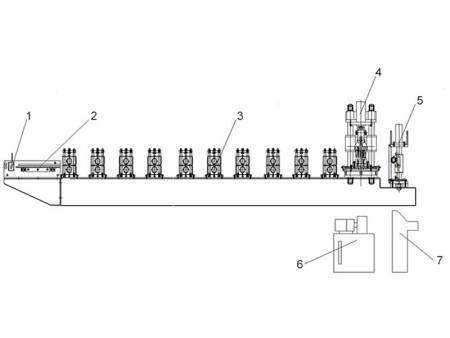

  • Estructura del equipo
    La máquina laminadora de tejas esmaltadas viene con dispositivo de alimentación (5T de capacidad), transmisión, máquina principal y rodillo, función de punzonado después del laminado, dispositivo de corte, sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc.

Flujo de operación
Carga → Desbobinado y alimentación → Ajuste y guía → Laminado→ Punzonado después de laminado→ Corte → Carrera de la mesa

Imágenes del proceso tecnológico
  • Cortadora manual
  • Máquina guía
  • Máquina de formación
  • Máquina de punzonado
  • Máquina de corte
  • Sistema hidráulico
  • Sistema de control PLC

YingKou Bohai Machinery Equipment Co., Ltd. Fue fundada en 2000, es un fabricante y proveedor de China experimentado y profesional en la producción de máquinas formadoras en rollo. Todos nuestros productos vienen con el certificado de GB/ T19001-ISO9001 y han sido exportado a muchos países extranjeros tales como Ucrania, Rumania, México, Emiratos Árabes Unidos, India, Afganistán, Irak, Angola, Guinea y más. Además de la máquina formadora de tejas esmaltadas, también podemos ofrecer Máquina formadora de techos curvos de acero BH-240/BH-120, laminadora, máquina formadora de perfiles C/Z/U/M, bobina de acero de colores, maquina formadora de tejas, etc. Por favor, cualquier cosa no dude en contactarse con nosotros.
