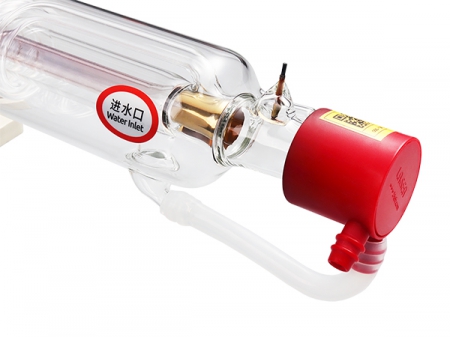

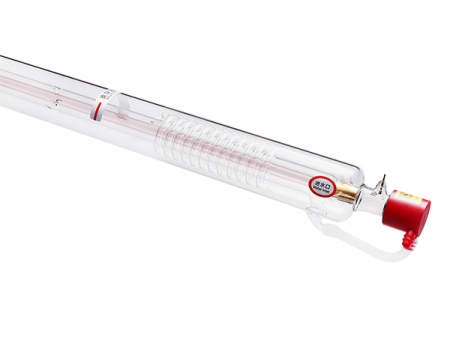

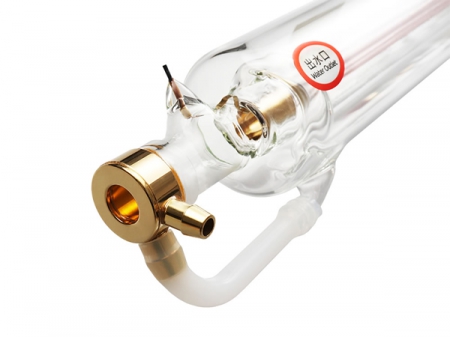

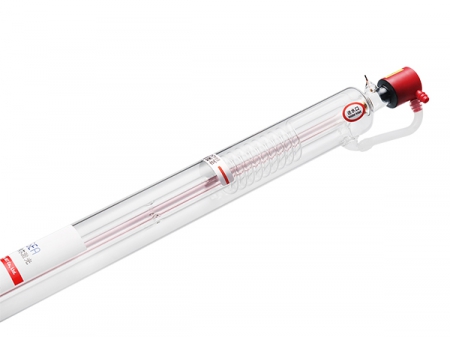

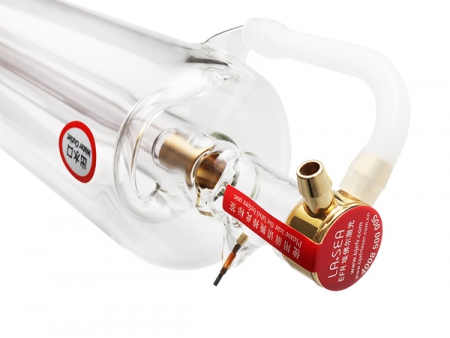

Serie CL Tubo láser de CO₂ (Consumible para máquinas de cortado, grabado y marcado láser )

Solicite un presupuesto

Sitio web: http://efrlaser.es/4-co2-laser-tube/200481/index.html

Estándar del producto: Q/EFR/J 1.1-2012
Certificaciones: Certificado CE, patente técnica china
Diámetro: ⌀50±2, ⌀55±2 , ⌀60±2 (mm)
Potencia de salida: 35-80 (W)
Potencia de pico: 40-95 (W)

Reciba una cotización hoy mismo

Rendimiento y aplicación
Nuestros tubos láser de CO₂ de la serie CL son un accesorio para equipos láser que se caracteriza por su estabilidad, calidad y baja tasa de error.

Se aplica ampliamente en máquinas de corte, grabado y marcado por láser en diferentes industrias, a saber, publicidad, textil, materiales decorativos de construcción, etc.

Parámetros
Características
Tamaño del embalaje
Garantía de calidad

Parámetros

Modelos	Longitud(mm)	Diámetro exterior(mm)	Potencia de salida(w)	Potencia máxima(w)	Corriente de funcionamiento	Catalizador
700CL	700±20	￠50±2	35	40	20	No
800CL	800±20	￠50±2	40	50	20	No
1000CL	1000±20	￠50±2	50	60	20	No
1200CL	1200±20	￠55±2	60	70	22	Sí
1600CL	1600±20	￠60±2	80	95	25	Sí

Características

Estabilidad Utilizamos equipo especial y el gas importado de Estados Unidos para que nuestros consumibles láser tiene una potencia estables, y se reduzca la tasa de disociación del gas, prolongando su vida útil.
Excelente calidad del haz el tubo láser CO₂ logra un modo casi TEM00, con un tamaño de punto láser que oscila entre 3 y 5mm.
Gran potencia La potencia del láser de la serie CL de 1200 mm es de aproximadamente 70W, mientras que la potencia del tubo láser CO₂ de la serie CL de 1600 mm puede alcanzar una energía de 100W.

El modelo 1600 de la serie CL de tubos láser cuenta con un pulso de alta frecuencia (bajo una corriente de 6mA), perfecto para funciones de marcado láser. Viene con la fuente de alimentación de EFR modelo PS-N80 y con un voltaje de 28KV.

Condición de operación
1) Agua de refrigeración:
Líquido refrigerante: agua pura
Tasa de flujo: 3-5L/min.
Temperatura estándar del agua: 10°C -40°C

2) Condiciones ambientales
Temperatura: 2°C-40°C
umedad: 10%-60%

3) Corriente de operación
Este tubo láser de CO₂ una entrada de corriente de 25mA, y una corriente y corriente máxima de operación de 25mA. Si la corriente se mantuviese por debajo de los 23mA la vida útil del láser se alargaría alrededor de 3.000 horas totales de trabajo.

El modelo 1600 de la serie CL de tubos láser cuenta con un pulso de alta frecuencia (bajo una corriente de 5mA), perfecto para funciones de marcado y cortado láser. Viene con la fuente de alimentación de EFR modelo PS-N80 y con un voltaje de 19KV.

Condición de operación
1) Agua de refrigeración:
Líquido refrigerante: agua pura
Tasa de flujo: 2-5L/min.
Temperatura estándar del agua: 10°C -40°C

2) Condiciones ambientales
Temperatura: 2°C-40°C
humedad: 10%-60%

3) Corriente de operación:
Este tubo láser de CO₂ una entrada de corriente de 22mA, y corriente máxima de operación de 22mA. Si la corriente se mantuviese por debajo de los 22mA la vida útil del láser es de 3.000 horas totales de trabajo.

El funcionamiento incorrecto del tubo láser de CO₂ puede resultar en diferentes consecuencias, incluyendo un cambio en el color del electrodo negativo después de su uso a largo plazo sobre la corriente, y acortar significativamente su vida útil.

Limpieza de la lente o ventana paso por paso
1. Cuando la lente este sucia, desconecte el tubo láser.
2. Use un soplador de aire para limpiar el polvo que pueda haber en la lente.
3. Utilice una jeringa para pulverizar un poco de etanol en la lente.
4. Después que el etanol se seque/evapore, encienda de nuevo el láser.
5. Si los pasos anteriores no funcionan, contacte con un profesional, el que usará un bastoncillo de algodón impregnado en etanol para limpiar la lente en círculos desde el interior hacia afuera.

El mejor método es proteger la lente de contaminación y polvo.

Aviso especial
1. No use acetona para limpiar el vidrio.
2. Al probar el punto de luz en el vidrio orgánico, manténgalo a 300mm alejado de la lente.

Seguridad
El dispositivo láser de CO₂ de vidrio genera luz invisible, por lo que es imperativo el uso de protección ocular cuando opere con el láser. Una señal de seguridad para alta tensión está marcado en el polo positivo.

Requisitos de empaque y transporte
Al empaquetar y enviar los tubos láser de CO₂, por favor, drene el líquido refrigerante y cubra los extremos de los tubo con las bolsas de plástico para protegerlos del polvo. Para su almacenamiento, la temperatura ambiental requerida es de 2-40 ℃ y que la humedad oscile entre 10-60%.

Debe usarse cintas adhesivas y esponjas para fijar los tubos láser y evitar el deslizamiento durante su transporte. Se recomienda el uso de una esponja de 70 mm debe ser de uso en el extremo de la lente, y una esponja de 50 mm al final del espejo reflectante.

Tamaño del embalaje

Modelo	Embalaje	Dimensiones (LWH)(cm)	Peso neto (kg)	Peso bruto (kg)
700CL	Embalaje combinado (1 pieza para embalaje interior)	911813	0.85	1.76
800CL	Embalaje combinado (1 pieza para embalaje interior)	911813	0.95	1.82
1000CL	Embalaje combinado (1 pieza para embalaje interior)	1121813	1.2	1.6
1200CL	Embalaje individual	1453234	1.7	5.5
1600CL	Embalaje individual	1653234	2.45	6.3

Nota
1. Error de tamaño de la caja de cartón: ±1cm
2. Error de peso bruto: ±1 kg

Garantía de calidad

Garantía: 360 días

Durante los primeros 180 días desde la fecha de salida de fábrica en la etiqueta, cambiamos de forma gratuita el tubo si la potencia es inferior al 80% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables.
Desde el día 181 hasta el día 360 (desde la fecha de salida de fábrica que se encuentra en la etiqueta), reparamos y sustituimos de forma gratuita el tubo si la potencia es inferior al 75% de la potencia nominal siempre y cuando los operarios hayan seguido las normas de uso explicadas en el manual. El tubo láser reemplazado o reparado cuenta con la misma garantía que un producto nuevo. El flete de transporte individual va a cargo del cliente. Si la estructura del tubo láser está dañada o ha sido sustituida, no nos hacemos responsables
No nos hacemos responsables de los daños producidos debidos al mal uso de los tubos.
