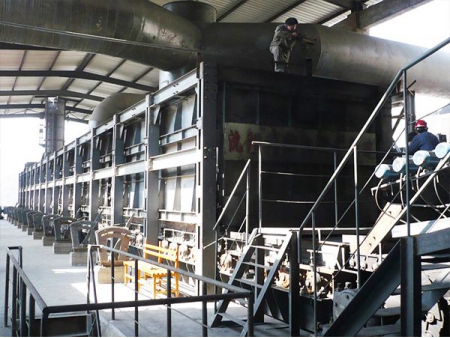

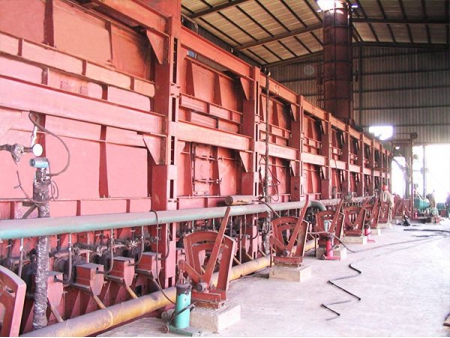

Caldera de Parrilla, Tipo Cadena
La caldera de parrilla tipo cadena es un componente fundamental dentro del sistema de parrilla móvil y horno rotatorio utilizado en la producción de pellets. Diseñada para operar a altas temperaturas, esta caldera emplea robustas cadenas diseñadas específicamente para este fin. Su característica principal es el movimiento circular de la parrilla, que transporta eficientemente los materiales desde la parte trasera hasta la delantera para su descarga, asegurando una operación continua y fluida.
Este tipo de caldera se fabrica con alta precisión; consta de varias partes esenciales: un mecanismo de accionamiento para un funcionamiento estable, una rueda de tracción que guía el movimiento, un dispositivo de soporte para garantizar la estabilidad del material, y una unidad de redirección trasera para un flujo adecuado. También incluye un mecanismo de sellado para preservar la integridad del sistema, un ensamblaje de parrilla para el tratamiento térmico de los materiales, unidades de fuelle para adaptarse a la expansión térmica, y una estructura sólida con cubierta para proteger la maquinaria.
| Dimensiones (Lar.×An.) (m) | Capacidad (10⁴ ton/año) | Potencia (kW) | Relación de velocidad |
| B2.0×30 | 25 | 2×15 | 315 |
| B2.5×33 | 40 | 2×15 | 315 |
| B2.8×36 | 60 | 2×18.5 | 315 |
| B3.1 × 39 | 80 | 4×11 | 1060 |
| B3.5 × 39 | 100 | 4×11 | 1060 |
| B4.0 × 42 | 150 | 4×11 | 1060 |
| B4.5 × 60 | 240 | 4×15 | 730 |
| B5.0×60 | 400 | 4×22 | 440 |
| B5.5×69 | 500 | 4×22 | 440 |
- La caldera está equipada con tecnología de accionamiento flexible que permite una adaptación automática a la expansión térmica del eje del cabezal de tracción, asegurando una funcionalidad continua sin interrupciones.
- Posee una construcción de fuelles que garantiza una distribución uniforme del aire, logrando una temperatura constante a lo largo de toda la sección de procesamiento, lo que es crucial para la eficiencia del tratamiento térmico.
- Diseñada con un mecanismo de tensión automática que compensa la expansión y contracción térmica, manteniendo la tensión óptima y asegurando el funcionamiento eficiente de la parrilla.
- Equipada con función de reseteo automático para garantizar que las placas de la parrilla siempre regresen a su posición correcta después de cualquier desplazamiento, manteniendo una distribución uniforme del material y evitando irregularidades en la combustión.
- Emplea una tecnología de engranaje escalonado para abordar la expansión térmica diferencial entre la cama de la parrilla y el eje principal, mejorando la longevidad y la resistencia del equipo.
- Su diseño incluye un enlace adaptativo con guías flexibles que elimina el riesgo de colisiones y atascos entre las partes fijas de la parrilla, facilitando un movimiento fluido y seguro.
- Utiliza técnicas de sellado avanzadas para prevenir fugas de aire hacia cámaras no deseadas, optimizando el uso de energía y mejorando la eficiencia general de la caldera.
