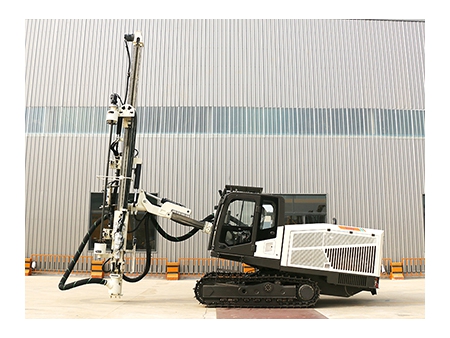

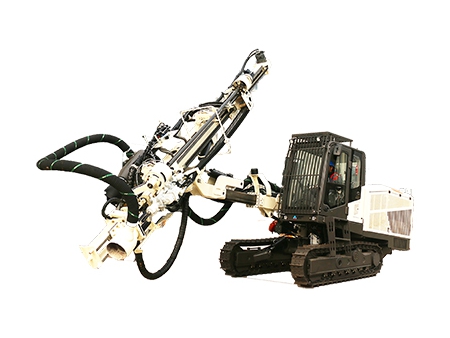

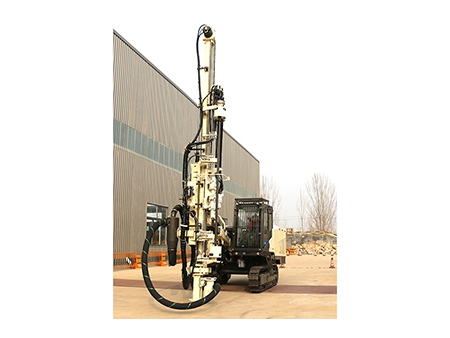

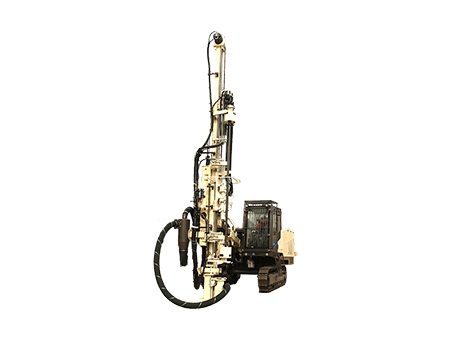

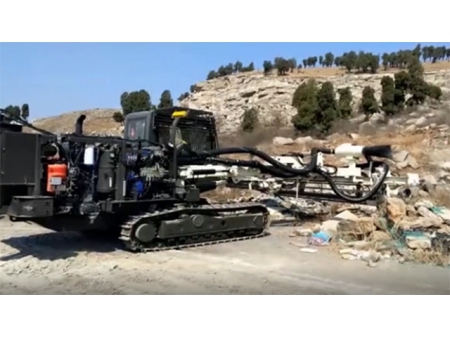

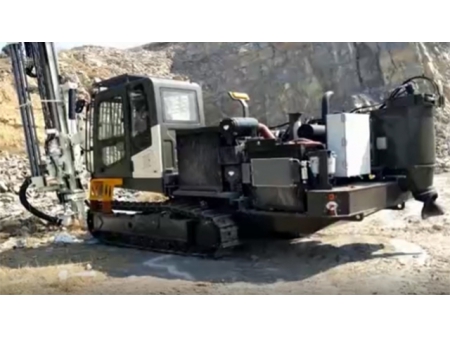

Perforadora con martillo en cabeza TP-120H

Solicite un presupuesto

Nosotros: http://ksdrillrigs.com/4-3-tp-120h-surface-top-hammer-drill-rig.html

La perforadora con martillo en cabeza de la serie TP-120H se ha desarrollado a partir de la clásica serie Sandvik DG. Su innovador diseño de pluma telescópica y la función de oscilación de todo el vehículo permiten perforar en una amplia gama de condiciones, lo que la convierte en la opción perfecta para todo tipo de proyectos de ingeniería y minería.

Características

Alta eficiencia integral
El equipo de perforación de martillo superior de superficie utiliza el martillo Sandvik para garantizar la máxima eficiencia durante las operaciones de perforación.
Bajo costo de operación
El equipo de perforación incorpora sistemas de control de tecnología de perforación de última generación, lo que garantiza una calidad de perforación superior. El sistema hidráulico inteligente y sensible a la carga y el sistema de gestión del compresor de aire reducen eficientemente el consumo de combustible, lo que resulta en menores costos operativos.
Seguridad y protección del medio ambiente
El equipo de perforación de martillo superior de superficie prioriza la seguridad y la protección del medio ambiente, particularmente en el contexto del establecimiento de una mina verde.

Parámetros técnicos

Características principales
Diámetro de perforación	76 - 127 mm (3” - 5”)
Herramientas de roca	T51 rods
Rendimiento de perforación de roca	LD120H, 22 kW
Potencia del motor	179 kW
Capacidad de descarga del aire	9.6 m³/min, 10 bar
Peso total	16 500 kg
Perforación de roca
Perforación de roca	LD120H
Herramientas de roca	T51
Presión de funcionamiento	100 - 190 bar
Tasa de percusión	42-52Hz
Potencia de salida de percusión	22 kW
Par de rotación máximo	1 765 Nm
Lubricación de varillas roscadas	Aire / neblina de aceite
Limpieza de agujeros	Aire comprimido
Alimentación
Tipo de alimentación	CF120
Longitud total	8000 mm
Desplazamiento de perforación de roca	4510 mm
Longitud máx. de la varilla de arranque	5485 mm
Fuerza de alimentación/extracción	20 kN
Viajes de extensión de alimentación	1 350 mm
Ángulo de oscilación de alimentación	-56º / 55º (-18º / 93º）
Ángulo de inclinación de alimentación	-6º / 108º
Cambiador de varillas
Modelo de cambiador de varillas	RH120
Número de tubos de perforación	6 1 (51 mm)
Longitud de la tubería de perforación	3 660 mm
Profundidad máxima del orificio	24 m

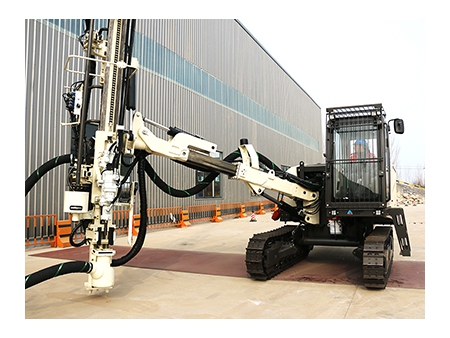

Pluma, brazo
Tipo de pluma	Telescópico
Carrera telescópica	1000 mm
Altura del collar	＋1.4 m
Orificios horizontales	A la derecha
Cabina
Tipo de cabina	Ergo
Nivel de ruido en la cabina	≤85 dB
Control	Taladrado, transporte, pluma y cambiador de varillas
Aire acondicionado	Estándar
Asiento	Multi-posición
Amortiguación de vibraciones	Estándar
Ventanas	Vidrio laminado tintado de seguridad, con limpiaparabrisas
Toma de fuerza	12 VDC
Fuente de alimentación
Tipo de motor	Cummins QSB6.7-C220
Max. ángulos de inclinación	/- 45º
Número de cilindros	6
Potencia del motor	179kW / 2200 rpm
Tipo de transmisión	Caja de cambios
Bomba de aceite hidráulico	2 émbolo variable / 2 engranajes
Tipo de compresor de tornillo	Enduro 25
Desplazamiento de aire del compresor	9.6 m³/min
Presión de trabajo	4-10 bar
Filtros de aire	2
Tanque de combustible	425L
Sistema hidráulico
Conducción, pluma y perforación	Sistema de control de detección de carga
Refrigeración y recogida de polvo	Colector de polvo seco
Tasa de filtración	10 μ
Capacidad de enfriamiento	hasta 45°C de temperatura ambiente
Tanque de aceite hidráulico	300 L
Dispositivo de lubricación de vástago	SLU 14-1
Sistema de control
Tipo de sistema de control	Control hidráulico del piloto
Control de la pluma	Control hidráulico del piloto
Perforación	Control hidráulico del piloto
Cambiador de varillas	Control remoto eléctrico
Control de collar o cuello	Continuo
Control de choque	Control de presión (THC700)
Sistema anti-jamming	Hidráulico
Voltaje	24 VDC
Colector de polvo
Tipo de colector de polvo	DC120
Capacidad	23 m³/min
Elementos filtrantes/material	12pzas/fibra
Superficie total del filtro	13.4 m²
Portador /Carrier
Ancho de la placa de la garra	310 mm
Altura libre sobre el suelo	430 mm
Ángulos de oscilación	/- 10º
Fuerza de desplazamiento	120 kN
Max. velocidad de desplazamiento	3.3 km/h
Capacidad de escalada	30 °
Componentes estándar
1 pza de martillode perforación, hidráulico	LD120H
1 pza de alimentación de cadena	CF120
1 pza de manipulador de varillas	RH120
1 pza de pluma	Telescópico ZB120
1 pza de paquete de energía impulsado por diésel	Bombas hidráulicas y compresor a bordo
1 pza de sistema hidráulica	Sensible a la carga
1 pza de control de sistema	THC700
1 pza de cabina de operador	F.O.P.S. y R.O.P.S. y AC
1 pza de sistema de recolección de polvo	DC120, hidráulico, separador primario
6 pzas de luces de trabajo	4 delanteros; 2 posteriores
1 set de documentos técnicos	Certificación, manual de operación y mantenimiento, lista de piezas, manual de garantía, bolsa de repuesto del motor
1 set de herramientas	Herramientas comunes y clave
1 set de piezas de repuesto	Filtros, juntas y fusibles para el primer mantenimiento
Herramientas de perforación	T51 (1 adaptador de vástago, 3 barras de perforación, 1 broca)
Accesorios opcionales
Herramienta de nitrógeno para taladro de roca
Cámara trasera
GPS
Dimensiones
Ancho	2550 mm
Altura	3770 mm
Longitud	11300 mm

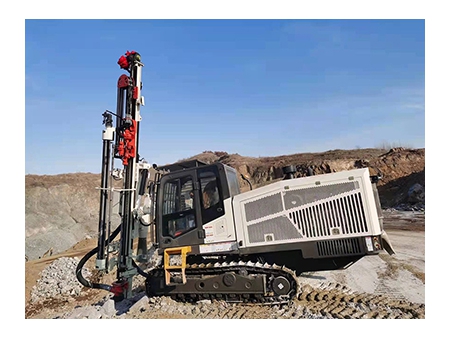

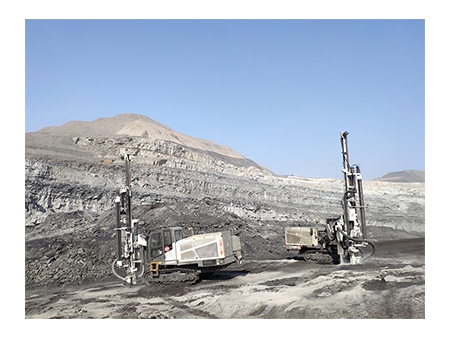

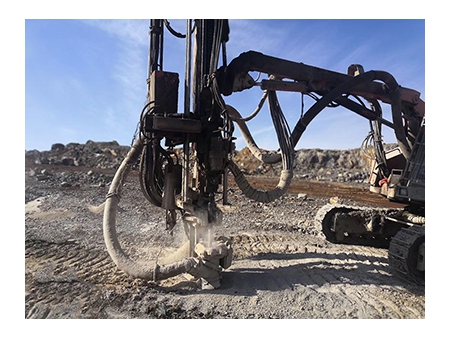

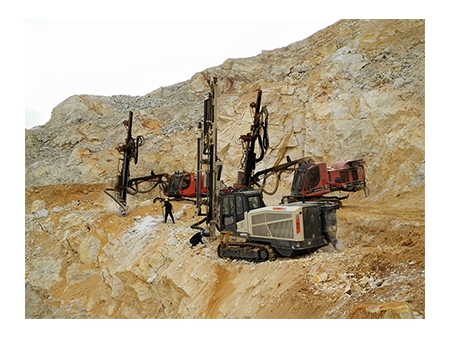

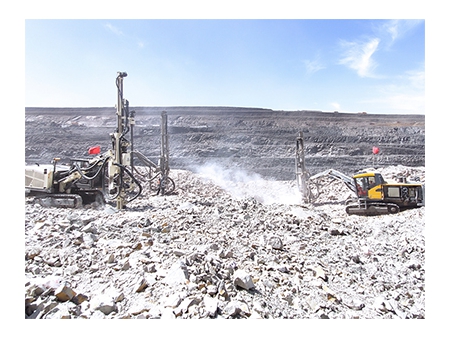

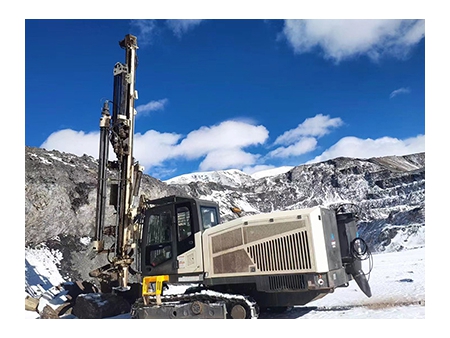

Aplicaciones
