Centro de Mecanizado CNC de 5 Ejes con ATC
Solicite un presupuesto
Fresadora CNC tipo pórtico con portaherramientas automático de 8/18 Posiciones
Los centros de mecanizado CNC de 5 ejes con cambiador automático de herramientas (ATC) están diseñadas para procesar materiales complejos como madera y compuestos con precisión y eficiencia. Su sistema de doble mesa permite cargar y descargar materiales en una mesa mientras se continúa trabajando en la otra, garantizando una producción continua sin interrupciones. Este sistema de mecanizado para madera realiza operaciones de fresado, perforado, aserrado y grabado en cinco ejes, completando múltiples procesos en una sola configuración. El portaherramientas automático, tiene una capacidad para 18 herramientas, mejora la productividad al permitir cambios rápidos y eficientes, haciéndola ideal para entornos de producción de alto volumen.
Solicitar Cotización
Características

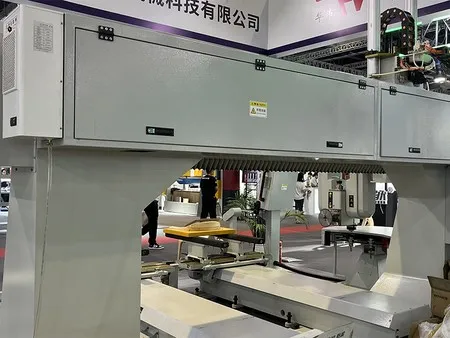

- Equipado con doble mesa/plataforma de trabajo que permite procesar piezas de trabajo de forma continua mientras se carga o descarga material, maximizando la productividad.
- Sistema CNC avanzado que asegura precisión y velocidad en el procesamiento de diseños detallados y complejos.
- Capacidad para realizar operaciones simultáneas en cinco ejes, optimizando tareas como fresado, grabado, perforado y aserrado en una sola configuración.
- Cuenta con un portaherramientas automático para 18 herramientas que permite cambios rápidos entre operaciones, mejorando la flexibilidad en procesos de varias etapas y reduciendo tiempos de configuración.
Aplicaciones
- En el procesamiento de materiales compuestos, es especialmente eficiente para tareas como recorte y perforado de moldes de fibra de vidrio, piezas termoformadas y productos plásticos o sanitarios. Su diseño asegura resultados precisos en cada operación.
- Para la fabricación de moldes, esta máquina es una solución óptima para trabajar con moldes no metálicos, como los fabricados en fibra de vidrio, madera, espuma o resina. Permite realizar mecanizados complejos en 5 ejes, adaptándose a las necesidades específicas de formas detalladas.
- En la industria cerámica y sanitaria, sobresale en la creación de moldes de yeso y productos similares, logrando acabados de alta precisión y uniformidad.

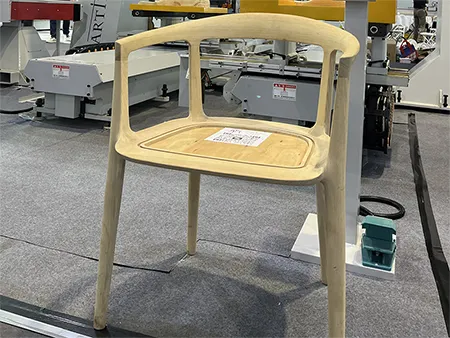

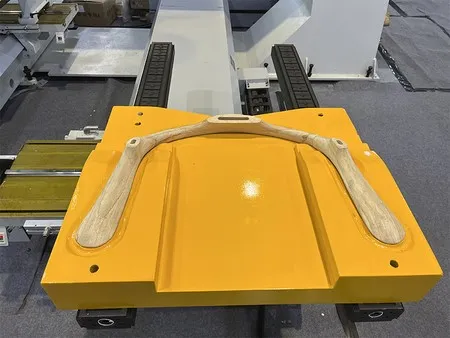

- En el sector del mobiliario de madera, estos centros mecanizado facilitan la fabricación de piezas complejas de madera maciza, como juntas de mortaja y espiga, elementos curvos para escaleras y otros componentes detallados, haciendo más eficientes los procesos avanzados de mecanizado.
Especificaciones
| Modelo | | |
| Recorrido de trabajo | Eje-X: 4100mm Eje-Y: 2200mm Eje-Z: 880mm | Eje-X: 4100mm Eje-Y: 2600mm Eje-Z: 880mm |
| Velocidad máxima de desplazamiento | Eje-X: 80m/min Eje-Y: 60m/min Eje-Z: 60m/min Eje-A (Eje de rotación): rotación continua Eje-C (Eje de rotación): ±400° | Eje-X: 80m/min Eje-Y: 80m/min Eje-Z: 60m/min Eje-A (Eje de rotación): rotación continua Eje-C(Eje de rotación): ±400° |
| Motor servo | Eje-X 3.0kW, Eje-Y 1.5kW, Eje-V 1.5kW, Eje-Z 3.0kW, Eje-A 1.0kW, Eje-C 1.5kW, Eje-P 1.0kW | Eje-X 3.0kW, Eje-Y 1.5kW, Eje-V 1.5kW, Eje-Z 3.0kW, Eje-A 1.0kW, Eje-C 1.5kW, Eje-P 1.0kW |
| Velocidad del husillo | 3000-18000rpm | 3000-18000rpm |
| Potencia del husillo | 14.4kW 9.6kW×2 | 14.4kW 9.6kW×2 |
| Tamaño de la mesa de trabajo | 1200×1200mm×2 | 1200×1600mm×2 |

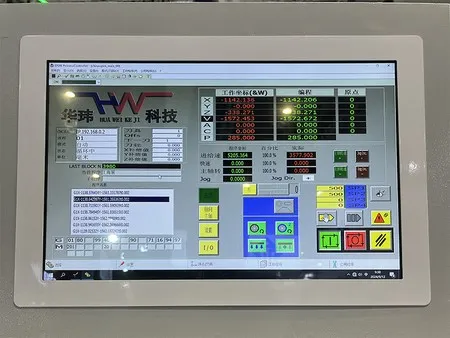

| Sistema de control | Control CNC Osai | Control CNC Osai |
| Mecanismo de transmisión | Transmisión de cremallera y piñón transmisión de husillo de bolas | Transmisión de cremallera y piñón transmisión de husillo de bolas |
| Potencia de la bomba de vacío | 4kW×2 | 4kW×2 |
| Flujo de vacío | 160m³/h | 160m³/h |
| Voltaje | AC380V/50Hz | AC380V/50Hz |
| Peso | Aprox.7000kg | Aprox. 8000kg |
| Dimensiones (L×A×A) | 5400×3500×3800mm | 5400×3900×3800mm |
