Centro de mecanizado CNC de 5 ejes, con 4 cabezales
//Maquinaria especializada para el trabajo en madera
Centro de mecanizado CNC de 5 ejes con cuatro cabezales, diseñado para trabajar varias piezas de madera complejas al mismo tiempo con total sincronización
- Longitud máx. de mecanizado1200mm
- Distancia entre pasadores de expulsión350mm
- Dimensiones de la máquina (LxAxA)5500×4000×3000mm
- Peso de la máquinaaprox. 7 toneladas

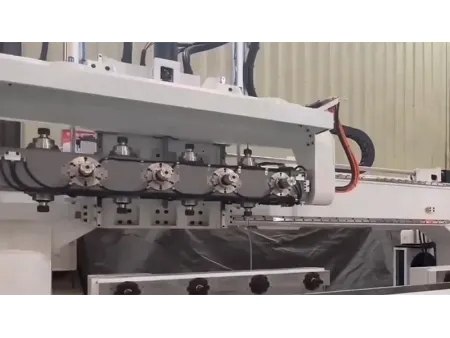

Este centro CNC de 5 ejes con cuatro cabezales ha sido diseñado para optimizar la productividad en el trabajo con madera. Su diseño incorpora dos mesas y cuatro husillos que operan de forma independiente, cada uno con sistema de cambio de herramienta rotativo y portapinzas ER32. Gracias a su capacidad de posicionamiento de 360°, puede realizar hasta cuatro operaciones distintas a la vez sobre diferentes piezas, todo en un solo ciclo. Ideal para quienes buscan mecanizar componentes complejos con alta precisión, manteniendo una producción rápida, eficiente y con acabados uniformes.
Este sofisticado centro CNC para carpintería es capaz de trabajar con piezas de madera maciza que combinan torneado y fresado, como columnas decorativas, elementos de escaleras o patas de muebles. Gracias a su capacidad de operar con varios husillos de forma simultánea en un solo ciclo, es una solución perfecta para quienes necesitan fabricar grandes volúmenes de componentes repetitivos con precisión, rapidez y uniformidad. Ideal para líneas de producción exigentes que buscan eficiencia sin comprometer la calidad.
| Número de mesas de trabajo | 1Nr (mesa de trabajo simple) | 2Nr (mesa de trabajo doble) |
| Longitud máx. de mecanizado | 1200mm | |
| Separación entre pasadores de expulsión | 350mm | |
| Desplazamiento | Eje X:590mm | Eje X:1900mm |
| Eje Y:1600mm | Eje Y1:1760mm | |
| Eje Z:500mm | Eje Y2:1760mm | |
| Eje Z:500mm | ||
| Eje A:0-360° | ||
| Eje C (eje de giro/fresado):rotación continua | ||
| Sistema de control numérico | Taiwan LNC | |
| Husillo motorizado | 7.5kW×8pzas (husillo de doble cabezal de alta velocidad)Pinza para herramientas:ER32 | |
| Ejes A/B | Reductor de eje B: reductor helicoidal de ultraprecisión Reductor de eje A: reductor RV de ultraprecisión | |
| Servocontrolador | Codificador absoluto de alta resolución | |
| Convertidor de frecuencia de alto rendimiento | 11kW×2pzas | |
| Guía lineal | Guía lineal de precisión (marca de Taiwán) | |
| Transmisión | Husillo de bolas de precisión del eje X (marca Taiwán)Cremallera de precisión del eje YHusillo de bolas de precisión del eje Z (marca Taiwán) | Husillo de bolas de precisión del eje X (marca Taiwán)Cremallera de precisión del eje Y1/Y2Husillo de bolas de precisión del eje Z (marca Taiwán) |
| Componentes neumáticos | AirTAC Taiwán | |
| Cable y cadena de arrastre | Cable y cadena de arrastre de alta velocidad y carga pesada | |
| Interruptor/relé | Schneider,Francia | |
| Dimensiones de la máquina (L×A×A) | 5500×4000×3000mm | 6000×4000×3000mm |
| Peso de la máquina | Aprox. 7 toneladas | Aprox. 8 toneladas |
- Este sistema CNC de última generación está diseñado para seguir con exactitud las trayectorias definidas en la programación NC, logrando acabados consistentes y cortes limpios en cada pieza.
- Incorpora un eje C que permite la rotación continua de la pieza, ideal para trabajar formas curvas o cilíndricas con un control angular preciso.
- Gracias a su estructura de cinco ejes, es capaz de realizar en una sola configuración múltiples tareas como torneado, fresado, tallado en relieve o en plano y perforado, incluso en piezas complejas o de formas irregulares.
- La distribución estratégica de las herramientas reduce al mínimo los tiempos muertos por cambio de herramientas, permitiendo transiciones rápidas entre procesos sin necesidad de reajustar la pieza.
- Sus cuatro cabezales pueden trabajar al mismo tiempo, logrando un mecanizado paralelo que garantiza precisión, velocidad y repetibilidad, perfecto para quienes necesitan producir en serie sin sacrificar la calidad.
