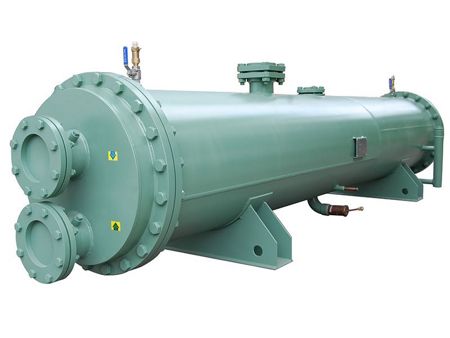

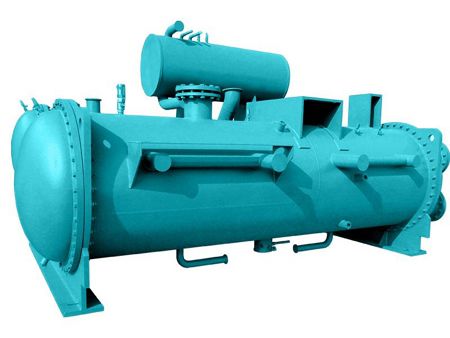

Evaporador de Película Descendente, de Carcasa y Tubo

Solicite un presupuesto

Nosotros: http://heater-chiller.com.ar/4-1-3-shell-and-tube-falling-film-evaporator.html

El evaporador de película descendente, también es conocido como evaporador de pulverización, es un tipo de intercambiador de calor que tiene algunas similitudes y diferencias con el evaporador inundado. En este proceso, el refrigerante se pulveriza desde la parte superior del intercambiador de calor de película descendente sobre sus tubos, pasando a formar una fina capa de líquido refrigerante que cubre los tubos. Esta delgada película reduce la presión hidrostática durante la ebullición y la evaporación, esto genera un incremento en la eficiencia de intercambio de calor del evaporador. Es decir, su eficiencia puede mejorar hasta un 5% más comparado con un evaporador inundado.

Solicite una cotización

Características

Las gotas de condensación forman una película que recubre el tubo del intercambiador de calor, mejorando la eficiencia de la transferencia de calor mediante la pulverización de forma descendente.
El vapor refrigerante no necesita calentamiento extra, esto permite que la temperatura de evaporación se eleve sin problemas.
En comparación con un evaporador inundado, el evaporador de película descendente tiene un coeficiente de transferencia de calor de 30% mayor y una asombrosa reducción del 35% en la carga de refrigerante.
Este evaporador ha sido diseñado para funcionar con una variedad de
Este dispositivo antiespumante dispensador de líquido ha conseguido la patente nacional.

Especificaciones

Evaporador de película descendente de carcasa y tubo, tipo estándar

Modelo	Capacidad nominal de intercambio térmico kW		Entrada/salida de agua (pulg.)	Entrada de refrigerante (pulg.)	Salida de refrigerante (pulg.)	Largo A mm	Ancho B mm	Alto C mm	Peso kg
Modelo	R22/R404A	R134A	Entrada/salida de agua (pulg.)	Entrada de refrigerante (pulg.)	Salida de refrigerante (pulg.)	Largo A mm	Ancho B mm	Alto C mm	Peso kg
UCP120A	422	338	4"	2"	4"	3467	720	880	800
UCP145A	510	408	4"	2"	4"	3467	720	880	820
UCP170A	598	478	5"	2"	4"	3467	720	880	850
UCP190A	668	535	5"	2-1/2"	5"	3518	850	978	1040
UCP220A	774	619	6"	2-1/2"	5"	3518	850	978	1100
UCP240A	844	675	6"	2-1/2"	5"	3518	900	978	1185
UCP255A	897	717	6"	2-1/2"	5"	4068	900	978	1220
UCP290A	1020	816	6"	2-1/2"	5"	4068	900	978	1240
UCP355A	1249	999	6"	2-1/2"	5"	4068	900	978	1296
UCP415A	1460	1168	8"	2-1/2"	5"	4068	920	990	1472
UCP480A	1688	1351	8"	2-1/2"	5"	4068	920	990	1998

Notas:

1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=4,5 ℃, temperatura del agua de entrada Ti=12 ℃, temperatura del agua de salida To=7 ℃, temperatura de sobrecalentamiento 5 ℃.
2. Presión de trabajo máxima admisible del lado del refrigerante: 3,0 MPa, presión de funcionamiento: 2,5 MPa; presión de trabajo máxima admisible del lado del agua: 2,0 MPa.
3. Pérdida de presión del agua < 100 KPa.
