ONU EPON wifi

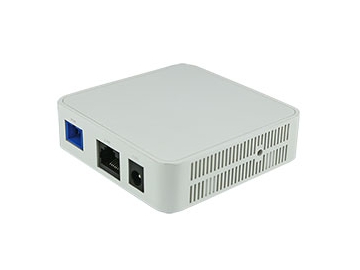

La ONU EPON wifi KOC-E600-100U cuenta con un puerto adaptativo GE que se ha vinculado a la OLT de grandes proveedores de telecomunicaciones como Huawei, ZTE, Fiberhome y Alcatel-Lucent. Proporciona una solución de conexión de red óptica de alta calidad, flexible y de mantenimiento sencillo, ya que la demanda de comunicación de banda ancha ha crecido con el aumento de HDTV, IPTV, voz sobre IP (VoIP) y aplicaciones de banda ancha multimedia. Las unidades se fabrican en conformidad con las normas relevantes, ofrecen una larga vida útil, un menor costo de operación y soportan hasta 20 km de distancia de nodo a nodo, proporcionando una banda ancha superior. El EMS soporta diversas operaciones y funciones de monitoreo para la gestión de las ONUs como al detección automática de la ONU, el registro automático, la prueba de conexión vinculante, la vinculación del filtrado de direcciones MAC, el control de la banda ancha, el control de flujo y la multidifusión.
- Conforme a las normas IEEE802.3ah
- Alcance máximo de 20KM
- Encriptación de datos
- Supresión de datos y control de tormenta
- Prueba de retorno
- Detección de la ONU en modo continuo
- Puerto y protocolo VLAN
- Conocimiento del rendimiento basado en puertos
- Soporta ACL (lista de control de accesos), procesamiento flexible de datos
- Asignación flexible de banda ancha
- Configuración simple del LLID, distintos niveles de servicio QOS
- Router de capa 3
- Actualización de software en línea
- Gestión de red centralizada en base a la plataforma SNMP y EMS
- Sistema de alarma completo
Puerto | Interfaz PON | 1 interfaz × EPON 1000BASE-PX20 1.25Gbps Upstream × Downstream Fibra monomodo SC/PC Radio de separación máximo: 1: 64 Alcance máximo: 20KM |
Interfaz Ethernet | 1 interfaz Ethernet adaptativa × 10/100/1000M Comunicación bidireccional total/comunicación de medio dúplex RJ45 (eléctrica), conexiones directas transversales Alcance máximo 100m | |
Interfaz de potencia | 12V DC | |
Rendimiento | Interfaz PON (para módulos PON proporcionados por nuestra empresa) | Longitud de onda: upstream 1310nm,downstream 1490nm Potencia TX: 0~4dBm Sensibilidad RX: -27dBm Potencia saturada RX: -3dBm |
Transmisión de datos | Capacidad de gestión de la red PON: downstream 980Mbps; upstream 950Mbps Puerto Ethernet: 1000Mbps Tasa de pérdida de paquetes: < 1*10E-12 Retraso: < 1.5ms | |
Gestión de red | Modo | OAM en base a gestión WEB IEEE802.3ah |
Seguridad | Monitoreo de estado, gestión de configuración, gestión de alarma, gestión de registro | |
Propiedades físicas | Rack | Rack de plástico blanco |
Suministro y consumo de energía | Adaptador de potencia externo 12V0.5ADC Consumo:< 3W | |
Tamaño y peso | Tamaño: 78mm(L) x 78mm(An) x25mm (Alt) Peso neto: 0.1kg | |
Ambiente | Temperatura de operación: 0~50℃ Temperatura de almacenaje: -40~85℃ Humedad de operación: 10%~90% sin condensación Humedad de almacenamiento: 10%~90% sin condensación |

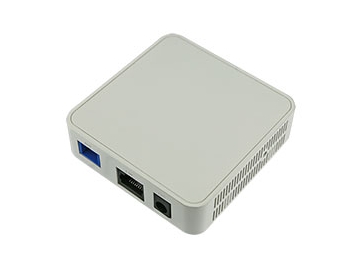

La ONU KOC-E600-100W puede operar con la OLT local para implementar la gestión integrada, localización de fallos a larga distancia y reducción del trabajo de mantenimiento proporcionándole al usuario un servicio amplio, individualizado y conveniente. Gracias a la tecnología de última generación EPON, la unidad de red óptica soporta función de servicio, función de gestión que permite la reacción pronta ante algún problema en el sistema o en la línea de abonado, y mantiene la información segura del usuario evitando robo de información. El dispositivo es muy estético, la carcasa metálica no tiene ningún ventilador, lo que da como resultado un funcionamiento silencioso.
- Conforme a las normas IEE802.3ah, requerimientos técnicos de equipos EPON (V2.1/V3.0) de China Telecom.
- Detección de la ONU /detección de vinculación/actualización remota automáticos
- Dispositivos Wi-Fi conforme al protocolo de norma inalámbrica 802.11 n/b/g
- Configuración de transmisión transparente de paquetes VLAN, configuración de etiqueta
- Secuencia de multidifusión
- Configuración DHCP/estática/PPPOE
- Vinculación de puerto
- Gestión OAM TR069
- Encriptado y desencriptado de datos
- DBA (asignación dinámica de banda ancha)
- Filtrado MAC y control de acceso URL
- Gestión centralizada en base al protocolo SNMP y EMS
- Función de alarma completa
Port | Interfaz PON | 1 interfaz × EPON 1000BASE-PX20 1.25Gbps Upstream × Downstream Fibra monomodo SC/PC Radio de separación máximo: 1: 64 Alcance máximo: 20KM |
Interfaz Ethernet | 1 interfaz Ethernet adaptativa × 10/100/1000M Comunicación bidireccional total/comunicación de medio dúplex RJ45 (eléctrica), conexiones directas transversales Alcance máximo 100m | |
Interfaz de potencia | 12V DC | |
Performance | Interfaz PON (para módulos PON proporcionados por nuestra empresa) | Longitud de onda: upstream 1310nm,downstream 1490nm Potencia TX: 0~4dBm Sensibilidad RX: -27dBm Potencia saturada RX: -3dBm |
Transmisión de datos | Capacidad de gestión de la red PON: downstream 980Mbps; upstream 950Mbps Puerto Ethernet: 1000Mbps Tasa de pérdida de paquetes: < 1*10E-12 Retraso: < 1.5ms | |
Gestión de red | Modo | Gestión centralizada por la OLT local mediante el protocolo OAM, gestión remota de soporte TR069 y gestión WEB |
Seguridad | Control de estatus, gestión de configuración, gestión de alarma, gestión de registro | |
Propiedades físicas | Rack | Caja plástica blanca |
Suministro y consumo de energía | Adaptador de potencia externo:12V DC/0.5A | |
Consumo:< 4W | ||
Tamaño y peso | Tamaño:125×80×28mm Peso neto:0.2kg | |
Ambiente | Temperatura de operación: 0~50℃ Temperatura de almacenaje: -40~85℃ Humedad de operación: 10%~90% sin condensación Humedad de almacenamiento: 10%~90% sin condensación |
Índice de rendimiento | Modo de operación | Modo router, modo puente |
Norma | IEEE802.11b/g/n | |
Dominio de frecuencia | 2.412 ~ 2.472 GHz | |
Ganancia de antena | 5dBi | |
Velocidad soportada | 802.11b: 1, 2, 5.5, 11Mbps 802.11g: 6, 9, 12, 24, 36, 48, 54Mbps 802.11n: 300Mbps máximo | |
Canal inalámbrico | Canal de 2.4GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 | |
Modo de modulación | 11b: DSSS: DBPSK(1Mbps),DQPSK(2Mbps), CCK(5.5/11Mbps) 11g: OFDM:BPSK(6/9Mbps), QPSK(12/18Mbps), 16QAM(24/36Mbps), Q64QAM(48/54Mbps) 11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM | |
Sensibilidad RX | 11Mbps: ≤-90dBm 54 Mbps: ≤-76dBm HT20 MCS7: ≤-73dBm HT40 MCS7: ≤-70dBm | |
Potencia transmitida | 802.11n: 17dBm | |
Encriptación | AES, TKIP, WPA, WPA2, WPA-PSK/WPA2-PSK |
La ONU KOC-E600-200T está diseñada para proporcionar FTTH (fibra hasta el hogar). Este equipo tiene un alto rendimiento, ofrece una gestión sencilla, flexibilidad en la configuración y buena calidad del servicio cumpliendo con el estándar Ethernet de módulos EPON CTC3.0 de China Telecom y IEEE802.3ah.
La red EPON permite la conexión de la red a la computadora a través de infraestructura de telecomunicaciones. Es una red de recorrido corto que utiliza cables de fibra óptica. Los paquetes de datos de Ethernet (ATM) y una red de capa 2 única con un solo protocolo pueden proporcionar acceso a Internet, voz sobre protocolo de Internet (VoIP) y servicios de televisión digital en áreas metropolitanas, entre otros usos.
Los productos pueden operar con los dispositivos locales OLT, el multiplexor FWDM y el sistema de gestión de redes EMS desarrollado por nuestra empresa para brindarle a nuestros clientes acceso completo de banda ancha y CATV para una sola fibra.
- Conforme a las normas IEE802.3ah, requerimientos técnicos de equipos EPON (V2.1/V3.0) de China Telecom
- Alcance máximo de 20km
- Encriptado y desencrimptado de datos
- Secuencia de multidifusión
- Detección de la ONU /detección de vinculación/actualización remota automáticos
- Configuración del puerto basado en VLAN
- Supresión de tráfico y control de tormenta
- Gestión del flujo del puerto
- Gestión centralizada en base al protocolo SNMP y EMS
- Función de alarma completa
Puerto | Interfaz PON | |
1000BASE-PX20 | ||
Upstream & Downstream 1.25Gbps | ||
Fibra monomodo SC | ||
Radio de separación máximo: 1: 64 | ||
Alcance máximo: 20KM | ||
Interfaz Ethernet | 1interfaz adaptativa Ethernet ×10/100/1000M | |
Comunicación bidireccional total/comunicación de medio dúplex | ||
RJ45(eléctrica) conexiones directas transversales | ||
Alcance máximo 100m | ||
1 puerto ×CATV, conector F | ||
Interface de potencia | 12V DC | |
Rendimiento | Interfaz PON (para módulos PON proporcionados por nuestra empresa) | Longitud de onda: upstream 1310nm, downstream 1490nm |
Potencia TX: 0~4dBm | ||
Sensibilidad RX: -27dBm | ||
Potencia saturada RX: -3dBm | ||
Transmisión de datos | Capacidad de manipulación PON: downstream 980Mbps; upstream 950Mbps | |
Puerto Ethernet: 1000Mbps | ||
Tasa de pérdida de paquetes: < 1*10E-12 | ||
Retraso: < 1.5ms | ||
Soporte | Switch de capa 2 | |
Switch LAN TAG/UNTAG, VLAN | ||
Límite de velocidad del puerto | ||
Priorización de actividad | ||
Límite de transmisión | ||
Prueba de retorno | ||
Gestión | Modo | Centralizado por los dispositivos de la OLT a través del protocolo OAM; SNMP, TELNET, gestión local |
Seguridad | Control de estatus, gestión de configuración, gestión de alarma, gestión de registro | |
Propiedades físicas | Rack | Rack plástico blanco |
Suministro y consumo de energía | Adaptador de potencia externa< 5W: 12V/0.5A | |
Tamaño y peso | Tamaño: 130mm(L) x90mm(W) x 30mm (H) | |
Peso: 0.2kg | ||
Ambiente | Temperatura de operación: 0~50℃ | |
Temperatura de almacenamiento: -30~60℃ | ||
Humedad de operación: 10%~90% (sin condensación) | ||
Humedad de almacenamiento: 5%~95% (sin condensación) |

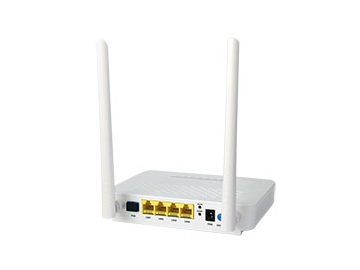

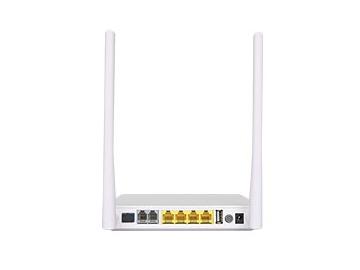

Por medio de la red telefónica pública POTS, cuatro puertos Ethernet adaptativos 10/100 / 1000M, la interfaz WIFI estándar 802.11a / b / g / n / ac y un puerto USB, estos dispositivos se han vinculado a la OLT EPON local de los principales fabricantes de telecomunicaciones como Huawei. Estos dispositivos son aptos para FTTH (fibra hasta el hogar) y le proporciona al usuario acceso a banda ancha en base a EPON, y servicios de voz, video y datos de calidad. EPON ofrece alta eficiencia, amplia banda ancha, perfecta interfaz de usuario y excelente cobertura. La mayoría de los operadores consideran que la red de acceso es una tecnología de banda ancha y una transformación tecnológica ideal integrada. Su estabilidad para operar y la flexibilidad en cuanto a la expansión de la capacidad y la conexión en red proporcionan excelentes beneficios a la hora de brindar paquetes de cable, internet y teléfono.
- Conforme a las normas IEEE802.3ah
- MAC y registración por clave
- Alarma de desconexión y de encendido y apagado
- Acceso Wi-fi 802.11 b/g/n
- Configuración de respaldo de la interfaz USB
- OAM TR069
- Auto-negociación de Ethernet y auto-detección de MDI/MDIX
- Información de rendimiento de Ethernet
- Etiquetado / desetiquetado VLAN, soporte, clasificación de flujo y filtrado de paquetes
- Servidor DHCP y cliente
- Acceso telefónico a redes PPPOE
- H.248 y SIP VoIP
- Snooping/Proxy IGMP
- Encriptado / desencriptado por ordenamiento de burbuja bidireccional
- Modo de gestión dual en base a la tecnología DBA y prioridad para garantizar el ancho de banda mínimo
- Conforme con los requerimientos IEEE802.11n, 2.4 GHz
- Totalmente compatible con IEEE802.11b/g y superior
- Tecnología MIMO, la velocidad del PPDU puede alcanzar 300Mbps
- Múltiples SSID (un máximo de 4 SSID)
- Banda ancha de hasta 40MHz
- Selección automática del canal
- Soporta SSID oculta
- Seguridad inalámbrica de 64/128 bit WEP, 802.1x, WPA y WPA2
Puertos | Puerto PON | 1 interfaz × EPON 1000BASE-PX20 1.25Gbps Upstream × Downstream Fibra monomodo SC Radio de separación máximo: 1: 64 Alcance máximo: 20KM |
Puerto de usuario (LAN) | 4 interfaz Ethernet adaptativa × 10/100/1000M Comunicación bidireccional total/comunicación de medio dúplex RJ45 (eléctrica), conexiones directas transversales Alcance máximo 100m | |
Puerto de usuario (voz) | Número 2 Conector RJ-11 Alcance máximo 1km X-liter 3REN(3 x-liters) Nivel de tensión de Vrms>50V | |
Puerto USB | Número 1 Tipo USB2.0 Velocidad de transmisión 480Mbps | |
Interfaz de potencia | 12V DC | |
Gestión de red | Modo | OAM en base a IEEE802.3ah Gestión remota TR-O69 y gestión WEB |
Seguridad | Control de estatus, gestión de configuración, gestión de alarma, gestión de registro | |
Propiedades físicas | Rack | Rack plástico |
Suministro y consumo de energía | Adaptador de potencia externo: 12V/1A DC Consumo: < 7W | |
Peso y tamaño | Tamaño:170mm(L)*130mm(An)*30mm(Alt) N Peso: 0.3kg | |
Ambiente | Temperatura de operación: 0~50℃ Temperatura de almacenaje: -40~85℃ Humedad de operación: 10%~90% sin condensación Humedad de almacenamiento: 10%~90% sin condensación |
Índice de rendimiento | Modo de operación | Modo router / modo puente |
Ganancia de antena | 5dBi | |
Antena WIFI | 2 antenas externas | |
Velocidad de la línea | IEEE 802.11b: 11Mbps IEEE 802.11g: 54 Mbps IEEE 802.11n: 300Mbps | |
Dominio de frecuencia | 2.412 ~ 2.472 GHz | |
Canal | 13 canales. Se pueden configurar conforme a los estándares de EE.UU, Canadá, Europa, Japón, China y otras regiones | |
Modo de modulación | DSSS , CCK and OFDM | |
Esquema de codificación | BPSK, QPSK, 16QAM and 64QAM | |
Sensibilidad RX | 802.11b: -83dBm @ 1 Mbps; -79dBm @ 5.5 Mbps; -76dBm @ 11 Mbps 802.11g: -85dBm @ 6 Mbps; -77dBm @ 24 Mbps; -68dBm @ 54 Mbps; 802.11n HT20: -85dBm @ MCS0; -73dBm @ MCS4; -67dBm @ MCS7 802.11n HT40: -82dBm @ MCS0; -70dBm @ MCS4; -64dBm @ MCS7 | |
Potencia transmitida | 802.11b: 19 ± 1dBm @ 1 Mbps 19±1dBm @ 5.5 Mbps; 18 ±1dBm @ 11 Mbps; 802.11g: 18 ± 1dBm @ 6 Mbps 17±1dBm @ 24 Mbps; 16 ±1dBm @ 54 Mbps; 802.11n HT20: 17 ± 1dBm @ MCS0; 16 ± 1dBm @ MCS4 ; 15 ± 1dBm @ MCS7 802.11n HT40: 17 ± 1dBm @ MCS0; 16 ± 1dBm @ MCS4 ; 15 ± 1dBm @ MCS7 | |
Encriptación | Seguridad802.11i: WEP-64/128, TKIP (WPA-PSK) y AES (WPA2-PSK) |

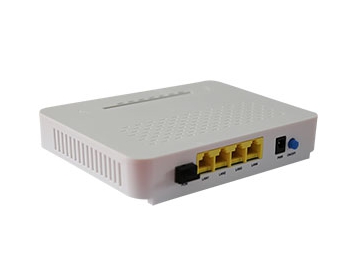

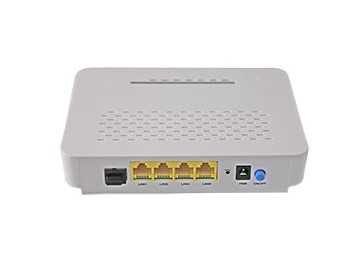

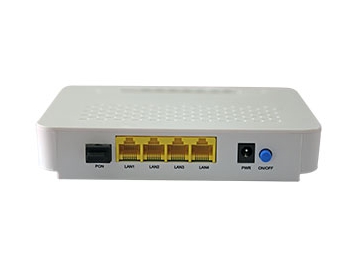

Los dispositivos ONU con patrón de datos puro son productos de red óptica pasiva para brindarle al usuario un servicio óptimo. La ONU KOC-E600-400U puede cooperar con la OLT para proporcionar soluciones de acceso de banda ancha basadas en la tecnología EPON que combina las ventajas de la tecnología PON y Ethernet. Los dispositivos locales de la OLT se pueden vincular con varios dispositivos ONU mediante la red óptica pasiva y pueden satisfacer las necesidades de múltiples usuarios con recursos mínimos de fibra.
La unidad de red óptica cumple con el estándar IEE802.3ah, requisitos técnicos de China Telecom para equipos EPON (V2.1 / V3.0, compatibles con los OLT locales del fabricante principal. Los dispositivos soportan una velocidad de transmisión de 1Gbps tanto para upstream como para downstream, y le ofrecen al usuario calidad de servicio óptima, asignación flexible de banda ancha y servicio IP completos.
- Conforme a las normas IEE802.3ah, requerimientos técnicos de equipos EPON (V2.1/V3.0) de China Telecom, alcance máximo de 20km
- Encriptación de datos, multidifusión y VLAN
- DBA (asignación dinámica de banda ancha)
- Detección de la ONU /detección de vinculación/actualización remota automáticos
- Configuración del puerto en base a VLAN
- Supresión de tráfico y control de tormenta
- Separación de distintos puertos de datos
- Gestión del flujo del puerto
- Gestión centralizada en base al protocolo SNMP y EMS
- Función de alarma completa
Puerto | Puerto PON | 1 interfaz × EPON 1000BASE-PX20 1.25Gbps Upstream × Downstream Fibra monomodo SC/UPC Radio de separación máximo: 1: 64 Alcance máximo: 20KM |
Interfaz Ethernet | 4×puertos adaptativos Ethernet 10/100M o 4×10/100/1000M Comunicación bidireccional total/comunicación de medio dúplex RJ45 (eléctrica), conexiones directas transversales Alcance máximo 100m | |
Interfaz de potencia | 12V DC | |
Rendimiento | Interfaz PON (aplicable a módulos PON proporcionados por nuestra empresa) | Longitud de onda: upstream 1310nm,downstream 1490nm Potencia TX: 0~4dBm Sensibilidad RX: -27dBm Potencia saturada RX: -3dBm |
Transmisión de datos | Capacidad de gestión de la red PON: downstream 980Mbps; upstream 950Mbps Puerto Ethernet: 1000Mbps Tasa de pérdida de paquetes: < 1*10E-12 Retraso: < 1.5ms | |
Soporte | Switch de velocidad de capa L2 VLAN TAG/UNTAG, switch VLAN Límite de velocidad del puerto Priorización de actividad Límite de transmisión Prueba de retorno | |
Gestión | Modo | Centralizado por los dispositivos de la OLT a través del protocolo OAM; SNMP, TELNET, gestión local |
Seguridad | Control de estatus, gestión de configuración, gestión de alarma, gestión de registro | |
Propiedades físicas | Rack | Rack plástico blanco |
Suministro y consumo de energía | 4FE: < 3W, 12V/0.5A 4GE: < 4W, 12V/0.5A | |
Peso y tamaño | Tamaño: 160mm(L) x 120mm(W) x 32.5mm (H) Peso: 0.2kg | |
Ambiente | Temperatura de operación: 0~50℃ Temperatura de almacenaje: -40~85℃ Humedad de operación: 10%~90% sin condensación Humedad de almacenamiento: 10%~90% sin condensación |
Estos dispositivos son unidades de red óptica pasiva de patrón de datos doble frecuencia diseñados para banda ancha basada en tecnología EPON. La ONU KOC-E600-400U puede cooperar con la OLT EPON para brindar soluciones de banda ancha en base a la tecnología EPON.
La tecnología EPON es una tecnología de red punto a punto que combina las ventajas de la tecnología PON y Ethernet. El sistema puede proporcionar acceso multiusuario con recursos limitados de fibra óptica.
Las unidades de red óptica (ONU) se fabrican conforme a las normas internacionales relevantes como IEEE802.3ah y son compatibles con dispositivos OLT locales de los principales proveedores de servicios de telecomunicación. Los dispositivos soportan una velocidad de transmisión de 1Gbps por lo que pueden proporcionar calidad de servicio, asignación flexible de banda ancha, Ethernet e IP empresarial.

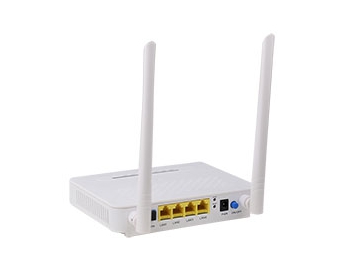

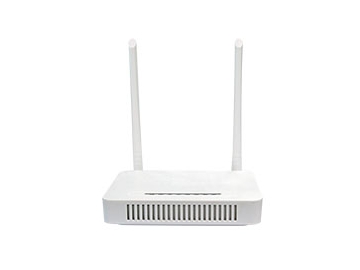

La ONU de doble frecuencia puede operar de forma inalámbrica, soporta las frecuencias de 2.4GHz y 5GHz, y gracias a su fuerte penetración y una amplia cobertura, puede brindarles a los usuarios una transmisión de datos más eficiente.
- Conforme con los requerimientos IEEE802.3ah, utiliza enlace ascendente EPON
- La serie WIFI está en línea con el protocolo inalámbrico 802.11a / b / g / n / ac
- Detección de la ONU /detección de vinculación/actualización remota automáticos
- Información sobre el rendimiento Ethernet
- Gestión OAM TR069
- Etiquetado / desetiquetado VLAN
- Snooping/Proxy para multidifusión
- Configuración IP DHCP/PPPOE/estática IP
- Vinculación del puerto
- Prueba de retorno
- Límite de velocidad de toda la máquina
- Filtrado MAC y control de acceso WAN
- Encriptado y desencriptado por ordenamiento de burbuja bidireccional triple
- Modo de gestión dual en base a la tecnología DBA y prioridad para garantizar el ancho de banda
- Gestión centralizada de red en base al protocolo SNMP y EMS
- Sistema de alarma completo
- Conforme con los requisitos IEEE802.11a/b/g/n/ac, soporta 2.4GHz y 5GHz
- Total 4 antenas, 2 externas y 2 internas
- Ganancia de antena de 5dBi
- Velocidad teórica máxima 1.2Gbps
- Tecnología 2*2 MIMO en 2.4GHz y 5GHz
- Soporta 8 SSID
- Soporta banda ancha RF hasta 80MHz
- Soporta 256-QAM
- Tipo de codificación MIMO-OFDM
- Seguridad inalámbrica de 64/128 bits WEP,802.1x,WPA y WPA2
Puertos | Puerto PON | 1 interfaz × EPON 1000BASE-PX20 1.25Gbps Upstream × Downstream Fibra monomodo SC/PC Radio de separación máximo: 1: 64 Alcance máximo: 20KM |
Interfaz Ethernet | 1 interfaz Ethernet adaptativa × 10/100/1000M Comunicación bidireccional total/comunicación de medio dúplex RJ45 (eléctrica), conexiones directas transversales Alcance máximo 100m | |
Interfaz de potencia | 12V DC | |
Rendimiento | Interfaz PON (aplicable a módulos PON proporcionados por nuestra empresa) | Longitud de onda: upstream 1310nm,downstream 1490nm Potencia TX: 0~4dBm Sensibilidad RX: -27dBm Potencia saturada RX: -3dBm |
Transmisión de datos | Capacidad de gestión de la red PON: downstream 980Mbps; upstream 950Mbps Puerto Ethernet: 1000Mbps Tasa de pérdida de paquetes: < 1*10E-12 Retraso: < 1.5ms | |
Gestión de red | Modo | OAM en base a IEEE802.3ah Gestión remota TR-O69 y gestión WEB |
Seguridad | Control de estatus, gestión de configuración, gestión de alarma, gestión de registro | |
Propiedades físicas | Rack | Rack plástico blanco |
Suministro y consumo de energía | Adaptador de potencia externo: 12V/1A DC Consumo: < 7.5W | |
Tamaño, peso | Tamaño:160mm(L) x 120mm(W) x 32.5mm (H) Peso neto: 0.2kg | |
Ambiente | Temperatura de operación: 0~50℃ Temperatura de almacenaje: -40~85℃ Humedad de operación: 10%~90% sin condensación Humedad de almacenamiento: 10%~90% sin condensación |
