Solicite un presupuesto

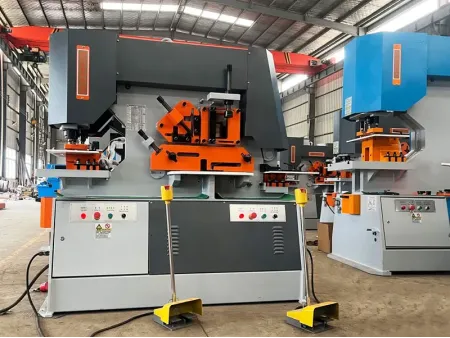

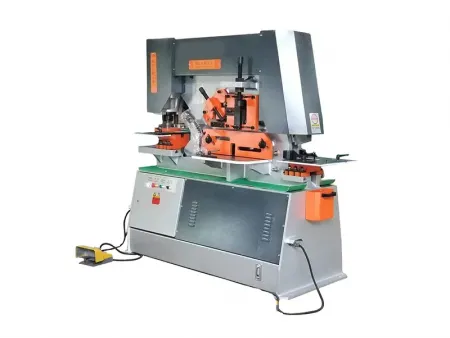

Máquina de chapa metálica que combina funciones de cizallamiento, entallado, punzonado y doblado

Máquina de chapa metálica que combina funciones de cizallamiento, entallado, punzonado y doblado

  • Presión de perforación: 60-200ton
  • Espesor de corte: 16-40mm
  • Diámetro de perforación: 20-40mm

Nuestra cizalla punzonadora integra múltiples funcionalidades que incluyen cizallamiento de metales, punzonado, entallado y doblado. Está diseñado para procesar de manera eficiente placas, barras cuadradas, barras redondas, barras angulares, aceros de canal y vigas en l. El tope trasero inteligente controla con precisión la longitud de corte, lo que mejora la eficiencia operativa.

  • Características
  • Especificaciones
  • Componentes
Características
  • Diseño avanzando
    Utiliza el análisis de elementos finitos y la optimización asistida por computadora para un rendimiento superior.
  • Construcción robusta
    Cuenta con una estructura soldada de placa de acero monolítica para una resistencia, rigidez y resistencia a los golpes excepcionales.
  • Acabado duradero
    Tratada con un proceso de lijado y recubierta con pintura antioxidante para evitar la corrosión y garantizar la longevidad.
Aplicaciones
  • Procesamiento versátil
    Ideal para el procesamiento de estructuras de acero, piezas de ascensores, piezas de torres de alta y baja tensión y maquinaria de construcción.
  • Usos especializados
    Adecuado para maquinaria agrícola, piezas de equipos de generación de energía eólica y componentes de maquinaria alimentaria.
  • Aplicaciones adicionales
    Eficaz para la fabricación de piezas de repuesto para remolques, vagones de ferrocarril, automóviles y grúas.
Especificaciones
Modelo Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30 Q35Y-40
Presión de punzonado 600 KN 900 KN 1200 KN 1600 KN 2000 JN
Espesor máx. de cizallamiento 16mm 20mm 25mm 30mm 40mm
Ancho máx. de cizallamiento 400mm 480mm 600mm 600mm 700mm
Resistencia del material ≤450 N/mm2 ≤450 N/mm2 ≤450 N/mm2 ≤450 N/mm2 ≤450 N/mm2
Ángulo de corte 8 ° 8 ° 8 ° 8 ° 8 °
Carrera de ariete 80mm 80mm 80mm 80mm 80mm
Carrera por minuto 8/min 8/min 8/min 8/min 8/min
Profundidad de la garganta 300mm 355mm 400mm 600mm 600mm
Capacidad máx. de punzonado (diámetro×espesor) Ø25×16 Ø30×20 Ø35×25 Ø38×30 Ø41×40
Potencia del motor 5.5kW 5.5kW 7.5kW 11kW 15kW
Peso bruto 1800kg 2600kg 4500kg 6800kg 9500kg
Dimensiones de la máquina (antes del embalaje) (L×An×Al) 1700×790×1900mm 1950×900×1950mm 2355×960×2090mm 2680×1040×2300mm 2850×1300×2400mm

Se necesita un pedido especial para los moldes de vigas y canales.

Modelo Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30 Q35Y-40
Diámetro de la barra redonda 40mm 50mm 60mm 65mm 70mm
Longitud lateral de la barra cuadrada 40mm 50mm 50mm 55mm 60mm
Ángulo equilátero de acero 90° 120×120×12mm 140×140×12mm 160×160×14mm 180×180×16mm 200×200×16mm
Ángulo equilátero de acero 45° 50×50×5mm 50×50×5mm 60×60×6mm 60×60×6mm 80×80×10mm
Barra en T de acero 125×125×12mm 140×140×12mm 160×160×14mm 180×180×16mm 180×180×16mm
Viga de acero en I 120×74×5mm 160×86×6mm 160×86×6mm 200×102×9mm 208×124×10.5mm
Canal de acero 120×53×5.5mm 160×60×6.5mm 210×75×9mm 280×86×11.5mm 300×89×11.5mm
Componentes

Configuraciones

  • Motor principal: Siemens
  • Bomba hidráulica: Sunny
  • Válvula hidráulica: Rexroth
  • Componentes eléctricos: Schneider
  • Junta tórica: Parker
  • Interruptor de pie: Kacon

Accesorios estándar

  • Un set de punzón y troquel (troquel redondo)
  • Un set de cuchillas de acero en ángulo
  • Un set de cuchillas de barra cuadradas y redondas
  • Un set de cuchillas de placa de corte
  • Un set de cuchillas de muescas

Accesorios opcionales

  • Varias herramientas para diferentes propósitos
  • Cuadrado, ovalado, punzón de lamas y troquel
  • Cizalla de canal y cizalla de viga en L
  • Mesa transportadora
  • Mesa de trabajo más larga
  • Mesa de trabajo con guía lineal
  • Posiciones de trabajo Ø20,32,60mm.

Otros componentes

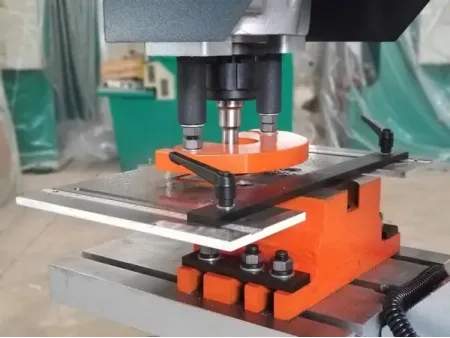

  • Agujero de perforación

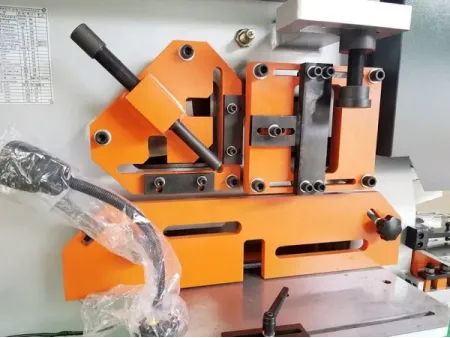

  • Estación de entallado/muescas

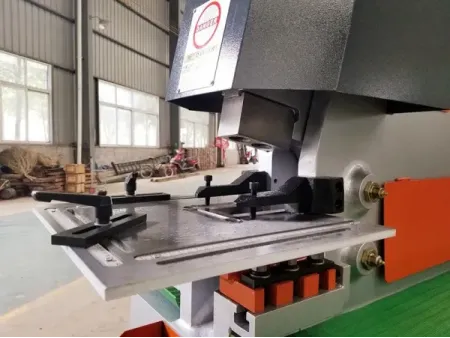

  • Corte en ángulo

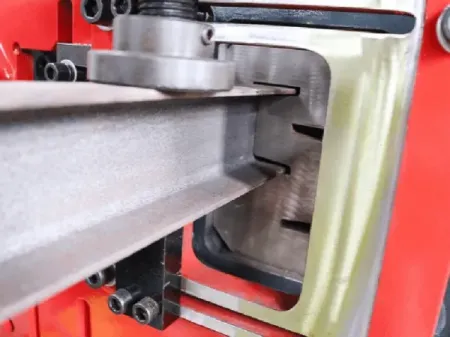

  • Corte de canal

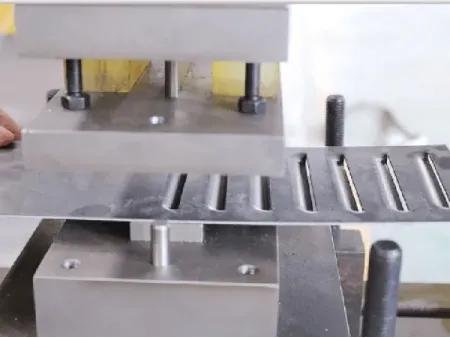

  • Conformado de rejilla/lamas (louver)
  • Cizallamiento de placas

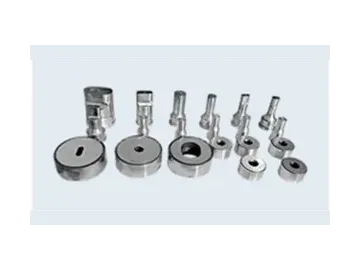

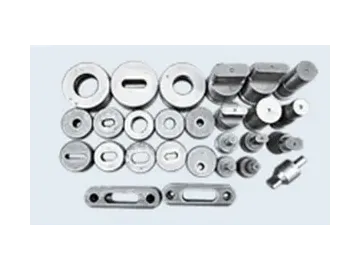

Sets de punzones y troqueles

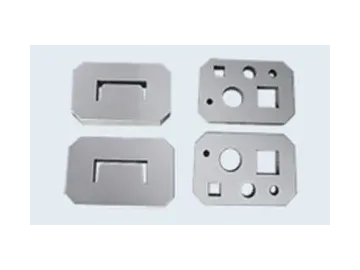

  • Molde de punzonado

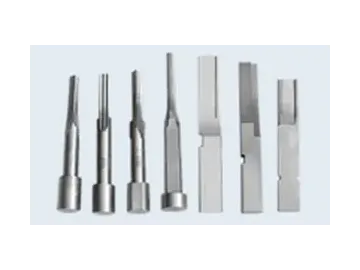

  • Perforador personalizado
  • Perforador personalizado

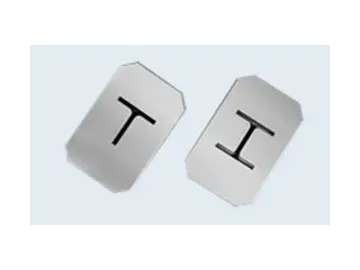

  • Acero en T Acero H

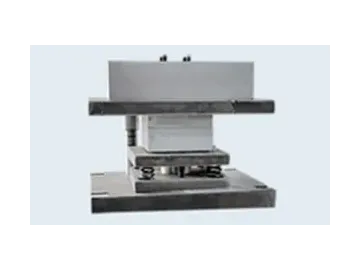

  • Molde de corte

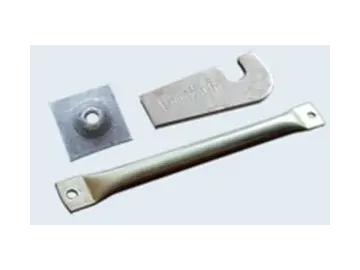

  • Aplanamiento punzonado
  • Troquel de formación por estiramiento

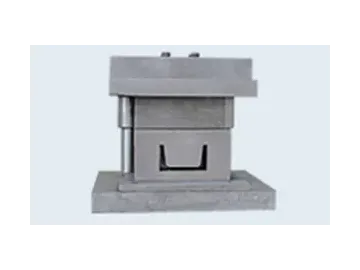

  • Troquel de corte de acero de canal

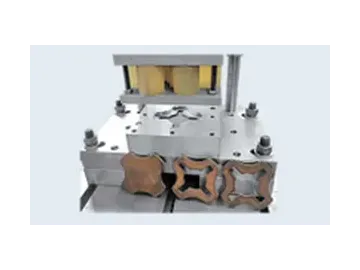

  • Diferentes troqueles de formación
