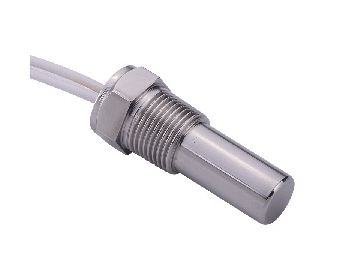

Interruptor de Temperatura, Serie TS
El interruptor de temperatura magnético, también conocido como interruptor térmico de láminas (TRS), es una solución que permite el control de temperatura basada en el principio Curie. Este dispositivo es compacto y preciso, se caracteriza por su fiabilidad y eficiencia en aplicaciones donde se requiere un control directo y una rápida detección de la temperatura. Ideal para sistemas que requieren un tamaño compacto, excelente precisión y seguridad, tiene una personalización flexible, incluyendo modelos de respuesta rápida y versiones más grandes, especialmente diseñadas para brindar protección anticongelante en ambientes exigentes.
- Precisión térmica excepcional con una sensibilidad de ±1 ℃
- Mínima variación de temperatura en operaciones repetitivas
- Contactos encapsulados en vidrio para mayor seguridad y protección contra explosiones
- Diseño compacto y fácil de usar
- Certificaciones de calidad "CQC" y aprobación EX
- Estabilidad comprobada en condiciones de alta temperatura
- Ideal para ambientes húmedos
- Funciona de manera continua hasta 130℃
- Gran resistencia a vibraciones y golpes
- Circuito lógico simplificado que elimina la necesidad de relés externos, brindando una solución eficiente y confiable.
- Controla ventiladores de refrigeración, sistemas de calefacción y previene el congelamiento en tuberías de aire acondicionado. También es ideal para la detección de temperaturas bajas en motores y sistemas de enfriamiento, garantizando el monitoreo y control de temperaturas críticas.
- Es adecuado para la protección térmica y control del sobrecalentamiento en equipos como calentadores de agua, calderas y otros sistemas de calefacción. Además, ofrece un control eficiente en sistemas anticongelantes de aire acondicionado central, máquinas frigoríficas y equipos industriales, optimizando su seguridad, funcionalidad y rendimiento.
| Modelo | TSB-15-4L | TSM-3.5-4H | TSB-105-5L |
| Modo de contacto | SPST (un solo polo, un solo tiro), apertura al aumentar la temperatura (Modelo de apertura). | SPST (un solo polo, un solo tiro), cierre al aumentar la temperatura (Modelo de cierre) | SPDT (un solo polo, dos tiros) (Modelo de intercambio) |
| Valor de ajuste de temperatura* | 15℃ apagado, 11℃ encendido | 3.5℃ apagado, 7.5℃ encendido | 105℃ apagado, 100℃ encendido |
| Tolerancia de ajuste | ±1℃, ±2℃ | ±1℃, ±2℃ | ±1℃, ±2℃ |
| Histéresis de temperatura | 4℃ máx. | 4℃ máx. | 4℃ máx. |
| Potencia nominal | 70VA | 70VA | 70VA |
| Voltaje del interruptor | 250VCA | 250VCA | 250VCA |
| Corriente de transporte | 1.0A máx. | 1.0A máx. | 1.0A máx. |
| Corriente del interruptor | 0.7A máx. | 0.7A máx. | 0.7A máx. |
| Presión de funcionamiento | 2.0 MPa o más | 20 MPa o más | 2.0MPa o más |
| Tiempo de respuesta térmico | 45 s | 45 s | 45 s |
| Material de la cubierta | Latón o SUS304 | Latón o SUS304 | Latón o SUS304 |
| Roscas de sujeción | M16×1.0 o 3/8"NPT | ||
| Cable y terminal eléctrico** | AWG22, UL1430300mm cable libre o según requerimiento del cliente, como conector M8 | ||
| Clase de protección | IP65 | IP65 | IP65 |
| Certificación | CQC, EX, CE | CQC, EX, CE | CQC, EX, CE |
*El valor de la temperatura de ajuste puede configurarse, según las necesidades del cliente.
*El cable se puede elegir.
