Tee mecánica tipo U (rosca U) Fabricante

Tee mecánica tipo U (rosca U)

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/3-3-u-bolt-mechanical-tee.html

Accesorios ranurados de tubería de hierro dúctil

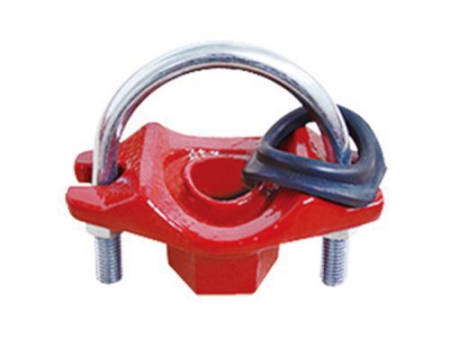

La tee mecánica tipo U, o rosca U, consta de una carcasa superior y pernos o tuercas en U, lo que permite una conexión rápida y sencilla de las tuberías de derivación a la tubería principal. En comparación con las tee de rama tradicionales, ofrece ventajas incomparables, como una instalación rápida y confiabilidad a largo plazo.

Características

Simplemente corte o taladre un orificio en la ubicación de salida deseada de la tubería principal sin necesidad de soldar.
Coloque la tee mecánica de modo que el collar de ubicación incorporado encaje dentro del orificio y esté asegurado con el perno en U y las tuercas.
La tee mecánica permite una presión de flujo total nominal de 300 psi (20 bar).

Aplicaciones recomendadas

La tee mecánica tipo U es el accesorio de salida ideal para conexiones directas a cabezales de rociadores, boquillas de caída y/o medidores.

Especificaciones principales

Tamaños disponibles: 1×1/2 pulgada~3×1 pulgada |DN25×15~DN80×25
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Color: rojo/naranja/blanco, etc.
Material: hierro dúctil

Especificaciones

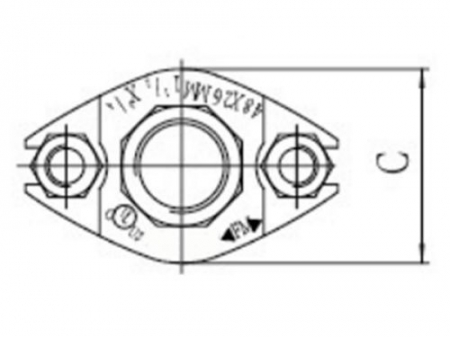

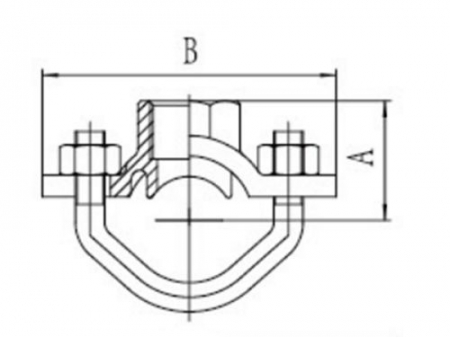

Tamaño nominal	Diámetro exterior de la tubería	Diámetro del agujero	Dimensiones mm/m			Tamaño del perno
mm/pulgadas	mm/pulgadas	mm/pulgadas	A mm	B mm	C mm	mm
25x15 / 1×1/2	33x21 / 1.327x0.825	30 / 1.18	35 / 1.38	80 / 3.15	56 / 2.2	M10x33U
25x20 / 1×3/4	33x27 / 1.327x1.050	30 / 1.18	40 / 1.57	80 / 3.15	56 / 2.2	M10x33U
32x15 / 1 1/4×1/2	42.4x21.3 / 1.660x0.825	30 / 1.18	43 / 1.69	90 / 3.54	56 / 2.2	M10x42U
32x20 / 1 1/4×3/4	42.4 x 26.9 / 1.660x1.050	30 / 1.18	43 / 1.69	90 / 3.54	56 / 2.2	M10x42U
32x25 / 1 1/4×1/2	42.4x33.7 / 1.660x1.315	30 / 1.18	51 / 2.01	90 / 3.54	56 / 2.2	M10x42U
40x15 / 1 1/2×1/2	48.3x21.3 1.900x0.825	30 / 1.18	46 / 1.81	90 / 3.54	56 / 2.2	M10x48U
40x20 / 1 1/2×3/4	48.3x26.9 / 1.900x1.050	30 / 1.18	46 / 1.81	90 / 3.54	56 / 2.2	M10x48U
40x25 / 1 1/2×1	48.3x33.7 1.900x1.315	30 / 1.18	54 / 2.13	90 / 3.54	56 / 2.2	M10x48U
50x15 / 2x1/2	60.3x21.3 / 2.375x0 825	30 / 1.18	52 / 2.05	96 / 3.78	56 / 2.2	M10x60U
50x20 / 2x3/4	60.3x26.9 / 2.375x1.050	30 / 1.18	52 / 2.05	96 / 3.78	56 / 2.2	M10x60U
50x25 / 2x1	60.3 x 33.7 2.375x1.315	30 / 1.18	60 / 2.36	96 / 3.78	56 / 2.2	M10x60U
65x15 / 2 1/2×1/2	73x21 / 2.874x0.825	30 / 1.18	60 / 2.36	112 / 4.41	56 / 2.2	M10x73/76U
65x20 / 2 1/2×3/4	73x27 / 2.874x1.050	30 / 1.18	60 / 2.36	112 / 4.41	56 / 2.2	M10x73/76U
65x25 / 2 1/2×1/2	73x33 / 2.874x1.315	30 / 1.18	68 / 2.68	112 / 4.41	56 / 2.2	M10x73/76U
65x15 / 2 1/2×1/2	76.1x21.3 / 3.000x0.825	30 / 1.18	60 / 2.36	112 / 4.41	56 / 2.2	M10x73/76U
65x20 / 2 1/2×3/4	76.1 x26.9 3.000x1.050	30 / 1.18	60 / 2.36	112 / 4.41	56 / 2.2	M10x73/76U
65x25 / 2 1/2×1/2	76.1 x33.7 / 3.000x1.315	30 / 1.18	68 / 2.68	112 / 4.41	56 / 2.2	M10x73/76U
80×15 / 3×1/2	88.9×21.3 / 3.500×0.825	38 / 1.50	70 / 2.76	144 / 5.67	74 / 2.91	M12x89U
80×20 / 3×3/4	88.9×26.7 / 3.500×1.050	38 / 1.50	70 / 2.76	144 / 5.67	74 / 2.91	M12x89U
80×25 / 3×1	88.9×33.7 / 3.500×1.315	38 / 1.50	75 / 2.95	144 / 5.67	74 / 2.91	M12x89U

¿Qué son los acoples mecánicos?

Los acoples mecánicos son accesorios que se utilizan para conectar dos tuberías. A diferencia de las conexiones soldadas tradicionales que requieren mano de obra calificada y equipo especializado para su instalación, los acoplamientos mecánicos se pueden instalar fácilmente utilizando herramientas básicas y una capacitación mínima.

¿Cuáles son las aplicaciones de los acoples mecánicos?

Los acoples mecánicos tienen una amplia gama de aplicaciones, incluidos los sistemas de tuberías en plantas de fabricación y equipos industriales, instalaciones de tratamiento de agua y sistemas de transporte de petróleo.

¿Cuáles son las ventajas de utilizar accesorios ranurados y acoplamientos mecánicos en un sistema de tuberías?

Al utilizar estos métodos de unión sin llama en un sistema de tuberías, ofrece una mayor velocidad de instalación, menores riesgos potenciales durante el proceso de instalación de tuberías, así como un impacto minimizado en el sistema de tuberías debido a la expansión térmica, la contracción y las vibraciones geológicas, y un menor costo de mantenimiento a largo plazo.
