Intercambiador de calor de carcasa y tubos

Solicite un presupuesto

Nosotros: http://taijiglasslined.es/3-3-shell-and-tube-heat-exchanger/232341/index.html

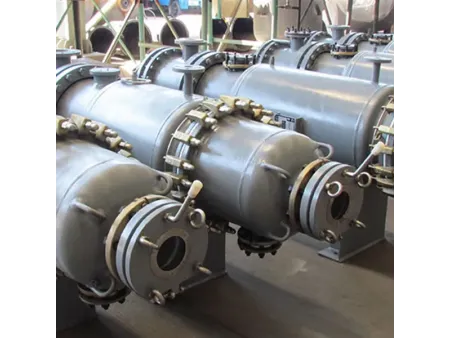

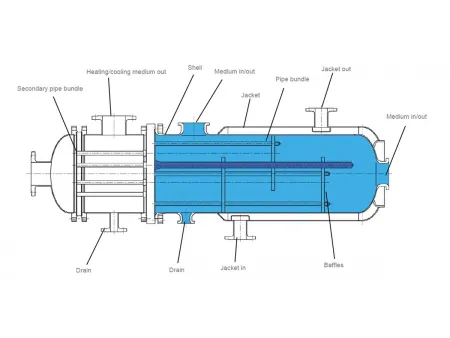

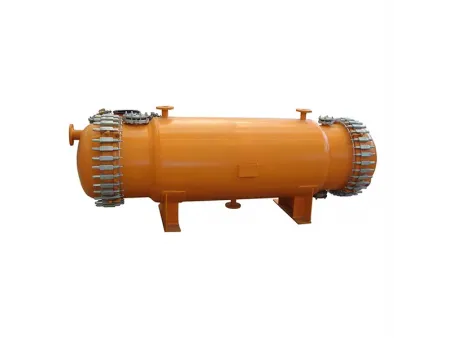

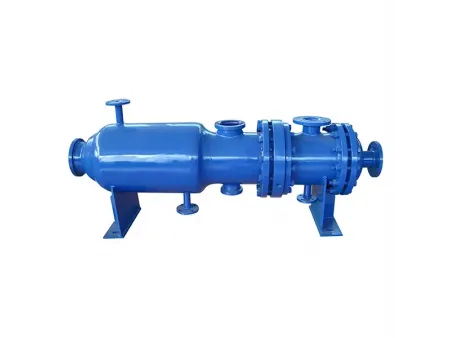

Nuestro intercambiador de calentamiento de tubos y carcasa revestido de vidrio recientemente desarrollado tiene la ventaja de una alta eficiencia térmica, un volumen pequeño y una amplia gama de aplicaciones, etc. Se puede utilizar para calefacción y refrigeración de medios corrosivos.

Características

Nuestro intercambiador térmico es un 30% más rápido que otros intercambiadores.
Se utiliza principalmente para la producción de radiadores, refrigeradores, condensadores, evaporadores y recalentadores.
Este equipo vidriado es ideal para evaporizar, calentar, condensar y refrigerar materiales corrosivos. Destaca por su alto rendimiento de transferencia térmica, estructura compacta y amplia gama de aplicaciones.
Si lo prefiere, podemos revestir el intercambiador de calor con acero inoxidable.

Parámetros técnicos

	Lado de la carcasa	Lado del tubo	Camisa
Presión de diseño(MPa)	-0.1/0.4	-0.1/0.4	-0.1/0.4
Temperatura de diseño (℃)	-19/200	-19/200	-19/200

Especificaciones	Longitud de los tubos de intercambio de calor (mm)	Cantidad de tubos de intercambio de calor	Área de intercambio de calor de tubos (m²)	Área de intercambio de calor de la Camisa (m²)	Área total de intercambio de calor (m²)	Longitud total (mm)
Φ219	900	7	0.75	0.48	1.23	-1650
Φ273	900	13	1.4	0.6	2.0	-1660
Φ325	900	19	2.04	0.61	2.65	-1700
Φ325	1100	19	2.5	0.82	3.32	-1900
Φ400	1100	31	4.07	1.16	5.23	-2125
Φ400	1300	31	4.81	1.42	6.23	-2325
Φ450	1100	42	5.52	1.32	6.84	-2140
Φ450	1300	42	6.52	1.61	8.13	-2340
Φ500	1300	55	8.54	1.64	10.18	-2360
Φ500	2000	55	13.13	2.77	15.9	-3060
Φ600	2000	73	17.42	3.44	20.86	-3170
Φ700	2000	109	25.94	4.16	30.1	-3245
Φ800	2000	151	35.93	4.79	40.72	-3270

Aplicación

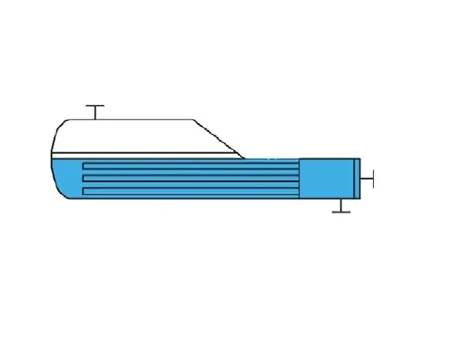

Aplicación en recalentador

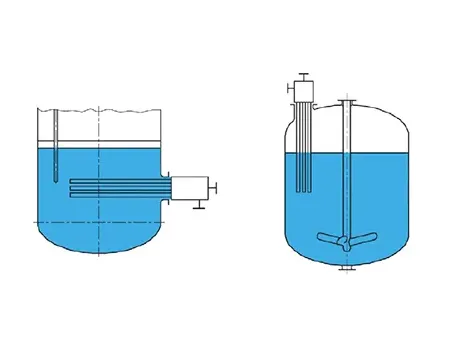

Aplicación en reactor
