Tobera de acero inoxidable con punta de rubí
La tobera de carburo de tungsteno se usa primordialmente en máquina de embobinado automático de alta velocidad para finas bobinas y cables muy delgados. Es muy usado en procesos de producción de electrodomésticos como transformadores, inductores y bobina de voz.
Características
(1)El extremo de la tobera es fabricada usando partículas muy finas de carburo de tungsteno con dureza de HRC90. El rendimiento de resistencia de doblado es de 2300N/mm.

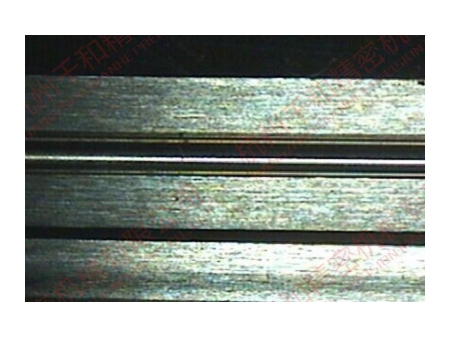

Efecto de triturado del agujero interior de la tobera de carburo de tungsteno(2) Qianhe utiliza equipo para el proceso de triturado fino y proceso de corte y triturado fino del agujero interior para que la aspereza del agujero interno sea de Ra 0.1, mientras que la aspereza de las partes R de los 2 extremos es de Ra 0.025.
(3) El diseño científico del radio de curvatura del cable de entrada y salida en los 2 extremos asegura la suavidad y pase natural del cable. Evita el doblado y bloqueo ya que no existe zigzag dentro de la tobera.

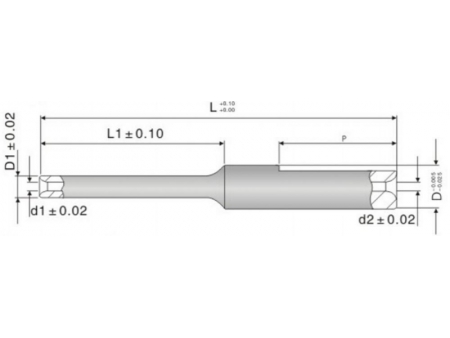

Parámetros| Especificación | Longitud total L | Diámetro menor L1 | Diámetro mayor D | Diámetro menor D1 | Diámetro del agujero del cable de entrada d1 | Diámetro del agujero del cable de entrada d2 | |
| TB0403-2008-1505 | 15 | 5 | 2 | 0.8 | 0.3 | 0.4 | |
| TB0403-2008-3007 | 30 | 7 | 2 | 0.8 | 0.3 | 0.4 | |
| TB0403-2508-1505 | 15 | 5 | 2.5 | 0.8 | 0.3 | 0.4 | |
| TB0403-2010-3510 | 35 | 10 | 2 | 1 | 0.3 | 0.4 | |
| TB0403-3010-1505 | 15 | 5 | 3 | 1 | 0.3 | 0.4 | |
| TB0403-3008-2504 | 25 | 4 | 3 | 0.8 | 0.3 | 0.4 | |
| TB0403-3008-3007 | 30 | 7 | 3 | 0.8 | 0.3 | 0.4 | |
| TB0403-3010-3015 | 30 | 15 | 3 | 1 | 0.3 | 0.4 | |
| TB0403-3010-4510 | 45 | 10 | 3 | 1 | 0.3 | 0.4 | |
| TB0605-3010-3005 | 30 | 5 | 3 | 1 | 0.5 | 0.6 | |
| TB0605-3012-3010 | 30 | 10 | 3 | 1.2 | 0.5 | 0.6 | |
| TB0605-3015-1505 | 15 | 5 | 3 | 1.5 | 0.5 | 0.6 | |
| TB0605-4020-3010 | 30 | 10 | 4 | 2 | 0.5 | 0.6 | |
| TB0505-3015-3015 | 30 | 15 | 3 | 1.5 | 0.5 | 0.5 | |
| TB0806-3015-3010 | 30 | 15 | 3 | 1.5 | 0.6 | 0.8 | |
| TB0806-2018-3507 | 35 | 7 | 2 | 1.8 | 0.6 | 0.8 | |
| TB0806-3015-3008 | 30 | 8 | 3 | 1.5 | 0.6 | 0.8 | |
| TB1008-4020-1505 | 15 | 5 | 4 | 2 | 0.8 | 1 | |
| TB0808-3000-4500 | 45 | * | 3 | * | 0.8 | 0.8 | |
| TB0808-3015-1409P | 14 | 9 | 3 | 1.5 | 0.8 | 0.8 |
Nota: Las especificaciones de la parte superior son estándares. Los productos no estandarizados pueden ser personalizados de acuerdo a los requerimientos y necesidades del cliente.
