Cable de Aluminio XHHW-2 Tipo MC

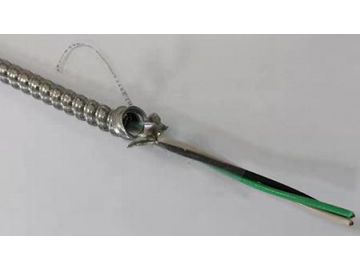

El Cable de Aluminio XHHW-2 Tipo MC también llamado como cable engargolado de aluminio, cable armado de aluminio o simplemente cable tipo MC está construido sobre conductores de aleación de aluminio XHHW-2 trenzado serie AA-8000 y están forrados por un aislante XLPE resistente a la luz solar, a la abrasión, al agua, y al calor. Los conductores del cable armado de aluminio se envuelven con una cinta adhesiva y se cubren bajo una armadura de aluminio entrelazada.
El cable de tipo MC es apto para ser usado a una tensión máxima de operación de 600 voltios y a temperaturas no mayores de 90°C en ambientes secos, húmedos o con agua.
El cable MC puede ser usado en la distribución de energía como alimentadores y en circuitos derivados, para servicios en condiciones de altas temperaturas, en edificios comerciales, industriales, institucionales, multi-residenciales, usos como los descritos en el national electrical code, NEC.
Nuestro cable armado de aluminio cumple con las normas UL 1569 and UL 44. Ha sido expuesto a diferentes pruebas: prueba de aplastamiento, prueba de la tensión en la armadura, prueba de densidad del conductor, prueba de resistencia dieléctrica, prueba de la llama F12, Prueba de resistencia de los aislantes, prueba de capacidad y otras pruebas para cables como se plantean en las normas UL1569 y UL44.
Tamaño | Diámetro nominal del conductor | Espesor del aislante | Diametro nominal | Peso aprox | Capacidad de conduccion de corriente | |||||
(AWG o kcmil) | Pulgadas | mm | mils | mm | mils | mm | Kg/Km | LBS/1000FT | 75℃ | 90℃ |
6-6-6-6 | 0.169 | 4.29 | 45 | 1.14 | 821 | 20.8 | 421 | 283 | 50 | 55 |
4-4-4-6 | 0.213 | 5.41 | 45 | 1.14 | 906 | 23 | 521 | 350 | 65 | 75 |
2-2-2-6 | 0.268 | 6.81 | 45 | 1.14 | 1017 | 25.8 | 667 | 448 | 90 | 100 |
2-2-2-4 | 0.268 | 6.81 | 45 | 1.14 | 1033 | 26.2 | 693 | 465 | 90 | 100 |
1-1-1-4 | 0.299 | 7.59 | 55 | 1.4 | 1133 | 28.8 | 824 | 553 | 100 | 115 |
1/0-1/0-1/0-4 | 0.336 | 8.53 | 55 | 1.4 | 1208 | 30.7 | 948 | 637 | 120 | 135 |
2/0-2/0-2/0-4 | 0.376 | 9.55 | 55 | 1.4 | 1294 | 32.9 | 1099 | 739 | 135 | 150 |
3/0-3/0-3/0-4 | 0.423 | 10.74 | 55 | 1.4 | 1396 | 35.4 | 1287 | 865 | 155 | 175 |
4/0-4/0-4/0-2 | 0.475 | 12.07 | 55 | 1.4 | 1509 | 38.3 | 1548 | 1040 | 180 | 205 |
250-250-250-2 | 0.52 | 13.21 | 65 | 1.65 | 1648 | 41.9 | 1802 | 1211 | 205 | 230 |
250-250-250-3/0 | 0.52 | 13.21 | 65 | 1.65 | 1692 | 43 | 1953 | 1313 | 205 | 230 |
300-300-300-2 | 0.57 | 14.48 | 65 | 1.65 | 1756 | 44.6 | 2054 | 1381 | 230 | 260 |
350-350-350-2 | 0.616 | 15.65 | 65 | 1.65 | 2013 | 51.1 | 2462 | 1655 | 250 | 280 |
350-350-350-1 | 0.616 | 15.65 | 65 | 1.65 | 2013 | 51.1 | 2486 | 1671 | 250 | 280 |
400-400-400-1 | 0.659 | 16.74 | 65 | 1.65 | 2106 | 53.5 | 2747 | 1846 | 270 | 305 |
500-500-500-1 | 0.736 | 18.69 | 65 | 1.65 | 2271 | 57.7 | 3241 | 2178 | 310 | 350 |
500-500-500-2/0 | 0.736 | 18.69 | 65 | 1.65 | 2271 | 57.7 | 3309 | 2224 | 310 | 350 |
500-500-500-3/0 | 0.736 | 18.69 | 65 | 1.65 | 2271 | 57.7 | 3357 | 2256 | 310 | 350 |
600-600-600-1 | 0.813 | 20.65 | 80 | 2.03 | 2503 | 63.6 | 3853 | 2590 | 340 | 385 |
600-600-600-1/0 | 0.813 | 20.65 | 80 | 2.03 | 2503 | 63.6 | 3883 | 2610 | 340 | 385 |
700-700-700-1/0 | 0.877 | 22.28 | 80 | 2.03 | 2642 | 67.1 | 4403 | 2960 | 375 | 425 |
750-750-750-1/0 | 0.908 | 23.06 | 80 | 2.03 | 2708 | 68.8 | 4619 | 3104 | 385 | 435 |
750-750-750-3/0 | 0.908 | 23.06 | 80 | 2.03 | 2708 | 68.8 | 4704 | 3161 | 385 | 435 |
750-750-750-750 | 0.908 | 23.06 | 80 | 2.03 | 2887 | 73.3 | 5563 | 3739 | 385 | 435 |
900-900-900-250 | 0.999 | 25.37 | 80 | 2.03 | 2904 | 73.8 | 5556 | 3734 | 425 | 480 |
900-900-900-900 | 0.999 | 25.37 | 80 | 2.03 | 3106 | 78.9 | 6515 | 4378 | 425 | 480 |
