Inserto para torno 80 grados; Plaquitas de torneado 80 grados
Los insertos de torneado 80 grados, también conocidos como insertos para torno estilo C, son utilizados en procesos de torneado de piezas de trabajo en una variedad de tamaños, de formato pequeño a grande. Al momento de trabajar las piezas de trabajo, la vida de servicio de los insertos es influida por la velocidad, alimentación y profundidad del maquinado. Durante su instalación, el usuario debe cerciorarse que el portapiezas donde va colocado el inserto no esté dañado, que se encuentre libre de polvo, y no debe producir ninguna chispa durante el proceso de maquinado. Se puede utilizar aire comprimido para limpiar el portaherramientas donde se colocará el inserto.
Marcas que usan insertos de torneado LONNZINGERSOLL CUTTING TOOL, KYOCERA, SANDVIK COROMANT, SUMITOMO, ULTRA-DEX USA, WALTER VALENITE y WIDIA
- Estilo: CCMT
- Rompevirutas: MM
- Aplicación: Media
- Forma del inserto: 80 grados
- Material del inserto: Carburo
- Cubierta: MTCVD
- Estilo de montaje: pinza de tornillo
- Inclinación: Positiva
- Norma: ISO

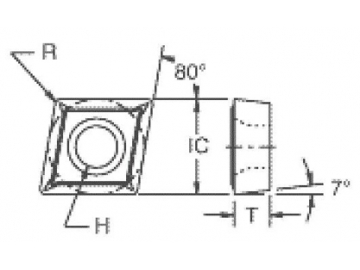

Modelo | IC(pulg.) | T(pulg.) | R(pulg.) | H(pulg.) | Tornillo | Paso de rosca | Machos de roscar | Tamaño de broca | Torx |
CCGT21.50.5 | 1/4 | .094 | .008 | .110 | TS-25.45-6M2 | Paso 2.5mm X .45 (6mm largo) | Macho de roscar HSS 3FL M02.5 X 0.45 | #46 | T7 |
CCGT21.51 | 1/4 | .094 | .016 | .110 | TS-25.45-6M2 | Paso 2.5mm X .45 (6mm largo) | Macho de roscar HSS 3FL M02.5 X 0.45 | #46 | T7 |
CCGT32.50.5 | 3/8 | .156 | .008 | .173 | TS-4.7-10M1 | Paso 4mm X 0.7 (10mm largo) | Macho de roscar HSS 3FL M04 X 0.7 | #30 | T15 |
CCGT32.51 | 3/8 | .156 | .016 | .173 | TS-4.7-10M1 | Paso 4mm X 0.7 (10mm largo) | Macho de roscar HSS 3FL M04 X 0.7 | #30 | T15 |
CCGT32.52 | 3/8 | .156 | .031 | .173 | TS-4.7-10M1 | Paso 4mm X 0.7 (10mm largo) | Macho de roscar HSS 3FL M04 X 0.7 | #30 | T15 |
CCGT430.5 | 1/2 | .187 | .008 | .217 | TS-5.8-10M1 | Paso 5mm X 0.8 (10mm largo) | Macho de roscar HSS 3FL M05 X 0.8 | #19 | T20 |
CCGT431 | 1/2 | .187 | .016 | .217 | TS-5.8-10M1 | Paso 5mm X 0.8 (10mm largo) | Macho de roscar HSS 3FL M05 X 0.8 | #19 | T20 |
CCGT432 | 1/2 | .187 | .031 | .217 | TS-5.8-10M1 | Paso 5mm X 0.8 (10mm largo) | Macho de roscar HSS 3FL M05 X 0.8 | #19 | T20 |
